一种定子压紧组件

摘要：
本发明公开了一种定子压紧组件，包含工作台、上固定板、上移动板和下移动板；所述上固定板与工作台之间设置有多个上导向柱，上移动板和下移动板均与上导向柱滑动配合；所述上固定板与上移动板之间设置有上丝杆，上固定板上还设置有上同步电机和上导套；所述上丝杆与上导套配合，上同步电机通过同步带驱动上丝杆；所述下移动板与工作台之间设置有升降缸；所述上移动板与下移动板之间装有定子；本发明的定子压紧组件，上侧通过同步电机配合丝杆结构控制，下侧通过升降缸配合，使得上移动板和下移动板之间可以安装长度较长的定子，并且工作的稳定性好，故障率低。

1.一种定子压紧组件，其特征在于：包含工作台（3）、上固定板（11）、上移动板（12）和下移动板（13）；所述上固定板（11）与工作台（3）之间设置有多个上导向柱（14），上移动板（12）和下移动板（13）均与上导向柱（14）滑动配合；所述上固定板（11）与上移动板（12）之间设置有上丝杆（15），上固定板（11）上还设置有上同步电机（16）和上导套（17）；所述上丝杆（15）与上导套（17）配合，上同步电机（16）通过同步带驱动上丝杆（15）；所述下移动板（13）与工作台（3）之间设置有升降缸（18）；所述上移动板（12）与下移动板（13）之间装有定子（19）。
2.根据权利要求1所述的定子压紧组件，其特征在于：所述上导向柱（14）有四根。
3.根据权利要求1所述的定子压紧组件，其特征在于：所述升降缸（18）有两个，两个升降缸（18）分别位于工作台（3）的左右两侧。

一种定子压紧组件
技术领域
本发明涉及一种嵌线机的定子压紧组件。
背景技术
嵌线机，又名落线机，下线机，入线机，是一种电动机铁芯嵌入线圈的机械生产设备，由机械装置控制定子的嵌线，而现有的嵌线机其定子安装部分的结构一般只适用于安装长度较短的定子，调节性差，装上较长的定子后，工作稳定性差，故障率较高。
发明内容
针对上述存在的技术问题，本发明的目的是：提出了一种嵌线机的定子压紧组件。
本发明的技术解决方案是这样实现的：一种定子压紧组件，包含工作台、上固定板、上移动板和下移动板；所述上固定板与工作台之间设置有多个上导向柱，上移动板和下移动板均与上导向柱滑动配合；所述上固定板与上移动板之间设置有上丝杆，上固定板上还设置有上同步电机和上导套；所述上丝杆与上导套配合，上同步电机通过同步带驱动上丝杆；所述下移动板与工作台之间设置有升降缸；所述上移动板与下移动板之间装有定子。
优选的，所述上导向柱有四根。
优选的，所述升降缸有两个，两个升降缸分别位于工作台的左右两侧。
由于上述技术方案的运用，本发明与现有技术相比具有下列优点：
本发明的定子压紧组件，上侧通过同步电机配合丝杆结构控制，下侧通过升降缸配合，使得上移动板和下移动板之间可以安装长度较长的定子，并且工作的稳定性好，故障率低。
附图说明

下面结合附图对本发明技术方案作进一步说明：

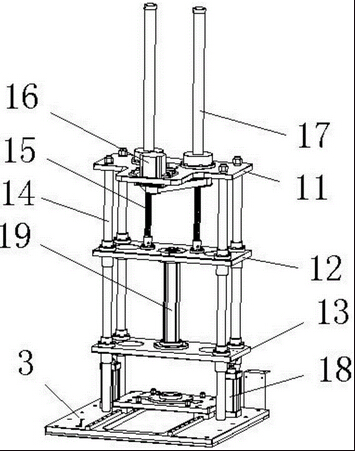

附图1为本发明的一种定子压紧组件的示意图。
具体实施方式
下面结合附图来说明本发明。
如图1所示，本发明所述的一种定子压紧组件，包含工作台3、上固定板11、上移动板12和下移动板13；所述上固定板11与工作台3之间设置有4个上导向柱14，上移动板12和下移动板13均与上导向柱14滑动配合；所述上固定板11与上移动板12之间设置有上丝杆15，上固定板11上还设置有上同步电机16和上导套17；所述上丝杆15与上导套17配合，上同步电机16通过同步带驱动上丝杆15；所述下移动板13与工作台3之间设置有两个升降缸18，两个升降缸18分别位于工作台3的左右两侧；所述上移动板12与下移动板13之间装有定子19。
上述实施例只为说明本发明的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本发明的内容并加以实施，并不能以此限制本发明的保护范围，凡根据本发明精神实质所作的等效变化或修饰，都应涵盖在本发明的保护范围内。
