摘要：
本发明公开了一种限位开关包装机的转盘装置，该限位开关包装机的转盘装置包括减速电机、凸轮分割器、主动轮、从动轮、同步带、旋转盘、包装盒限位模、包装盒护栏、上料组件、卸料组件和转盘机架，转盘机架上安装有减速电机和凸轮分割器，减速电机驱动主动轮转动，凸轮分割器的输入端安装有从动轮，主动轮和从动轮通过同步带连接，凸轮分割器输出端安装有旋转盘，所述旋转盘上平面同圆心等分安装有个开口朝外的包装盒限位模，旋转盘四周设有包装盒护栏，包装盒护栏的进料口下方设有上料组件，包装盒护栏的出料口下方设有卸料组件。通过上述方式，本发明能够替代人工自动、高效、整齐地对限位开关进行换位和包装。
主权项：
一种限位开关包装机的转盘装置，其特征在于：该限位开关包装机的转盘装置包括减速电机、凸轮分割器、主动轮、从动轮、同步带、旋转盘、包装盒限位模、包装盒护栏、上料组件、卸料组件和转盘机架，所述转盘机架上平面安装有减速电机和凸轮分割器，减速电机驱动主动轮转动，凸轮分割器的输入端安装有从动轮，主动轮和从动轮通过同步带连接，凸轮分割器输出端安装有旋转盘，所述旋转盘上平面同圆心等分安装有个开口朝外的包装盒限位模，包装盒限位模下方的旋转盘上设有开口槽，旋转盘四周设有包装盒护栏，包装盒护栏固定于转盘机架上，包装盒护栏上设有进料口和出料口，包装盒护栏的进料口下方设有上料组件，包装盒护栏的出料口下方设有卸料组件。


要求：
1.一种限位开关包装机的转盘装置，其特征在于：该限位开关包装机的转盘装置包括减速电机、凸轮分割器、主动轮、从动轮、同步带、旋转盘、包装盒限位模、包装盒护栏、上料组件、卸料组件和转盘机架，所述转盘机架上平面安装有减速电机和凸轮分割器，减速电机驱动主动轮转动，凸轮分割器的输入端安装有从动轮，主动轮和从动轮通过同步带连接，凸轮分割器输出端安装有旋转盘，所述旋转盘上平面同圆心等分安装有个开口朝外的包装盒限位模，包装盒限位模下方的旋转盘上设有开口槽，旋转盘四周设有包装盒护栏，包装盒护栏固定于转盘机架上，包装盒护栏上设有进料口和出料口，包装盒护栏的进料口下方设有上料组件，包装盒护栏的出料口下方设有卸料组件。
2.根据权利要求1所述的限位开关包装机的转盘装置，其特征在于：所述上料组件包括上料安装板、上料转台气缸、上料连接、包装盒安装板和包装盒固定模，所述上料安装板固定于转盘机架上，上料安装板侧面安装有上料转台气缸，上料转台气缸的回转台上安装有上料连接板，上料连接板上安装有水平的包装盒安装板，包装盒安装板上平面安装有包装盒固定模，所述包装盒固定模上可装有包装盒。
3.根据权利要求1所述的限位开关包装机的转盘装置，其特征在于：所述卸料组件包括卸料支架、导向滑槽、成品安装箱、旋转轴承座、卸料气缸支座、旋转轴、卸料转盘、卸料推拉气缸、连接头和凸轮，所述卸料支架固定于转盘机架侧端，卸料支架上平面安装有导向滑槽，导向滑槽进料口对着包装盒护栏的出料口，导向滑槽指向成品安装箱，成品安装箱固定于工厂地面，卸料支架上还安装有旋转轴承座和卸料气缸支座，旋转轴承座上安装有旋转轴，旋转轴右端安装有卸料转盘，卸料推拉气缸尾部活动插装于卸料气缸支座上，卸料推拉气缸的活塞杆上安装有连接头，连接头通过铰接销与卸料转盘活动连接，旋转轴左端安装有凸轮，导向滑槽上设有与旋转盘上开口槽上下位置对应的“∪”形通槽，凸轮位于“∪”形通槽下方。

技术领域
本发明涉及机械自动化领域，特别是涉及一种限位开关包装机的转盘装置。
背景技术
限位开关又称行程开关，限位开关是用以限定机械设备的运动极限位置的电气开关，限位开关广泛用于各类机床的起重机械，现阶段人工包装限位开关存在人为因素，容易出现不良品，而且装配周期长、效率低和成本高，有鉴于此，基于现有技术的缺陷和不足，设计出一款限位开关包装机的转盘装置。
发明内容
本发明主要解决的技术问题是提供一种限位开关包装机的转盘装置，能够替代人工自动、高效、整齐地对限位开关进行换位和包装，节约劳动力。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种限位开关包装机的转盘装置，该限位开关包装机的转盘装置包括减速电机、凸轮分割器、主动轮、从动轮、同步带、旋转盘、包装盒限位模、包装盒护栏、上料组件、卸料组件和转盘机架，所述转盘机架上平面安装有减速电机和凸轮分割器，减速电机驱动主动轮转动，凸轮分割器的输入端安装有从动轮，主动轮和从动轮通过同步带连接，凸轮分割器输出端安装有旋转盘，所述旋转盘上平面同圆心等分安装有个开口朝外的包装盒限位模，包装盒限位模下方的旋转盘上设有开口槽，旋转盘四周设有包装盒护栏，包装盒护栏固定于转盘机架上，包装盒护栏上设有进料口和出料口，包装盒护栏的进料口下方设有上料组件，包装盒护栏的出料口下方设有卸料组件；
优选的是，所述上料组件包括上料安装板、上料转台气缸、上料连接、包装盒安装板和包装盒固定模，所述上料安装板固定于转盘机架上，上料安装板侧面安装有上料转台气缸，上料转台气缸的回转台上安装有上料连接板，上料连接板上安装有水平的包装盒安装板，包装盒安装板上平面安装有包装盒固定模，所述包装盒固定模上可装有包装盒；
优选的是，所述卸料组件包括卸料支架、导向滑槽、成品安装箱、旋转轴承座、卸料气缸支座、旋转轴、卸料转盘、卸料推拉气缸、连接头和凸轮，所述卸料支架固定于转盘机架侧端，卸料支架上平面安装有导向滑槽，导向滑槽进料口对着包装盒护栏的出料口，导向滑槽指向成品安装箱，成品安装箱固定于工厂地面，卸料支架上还安装有旋转轴承座和卸料气缸支座，旋转轴承座上安装有旋转轴，旋转轴右端安装有卸料转盘，卸料推拉气缸尾部活动插装于卸料气缸支座上，卸料推拉气缸的活塞杆上安装有连接头，连接头通过铰接销与卸料转盘活动连接，旋转轴左端安装有凸轮，导向滑槽上设有与旋转盘上开口槽上下位置对应的“∪”形通槽，凸轮位于“∪”形通槽下方。
本发明的有益效果是：本发明一种限位开关包装机的转盘装置，能够替代人工自动、高效、整齐地对限位开关进行换位和包装，节约劳动力。

附图说明

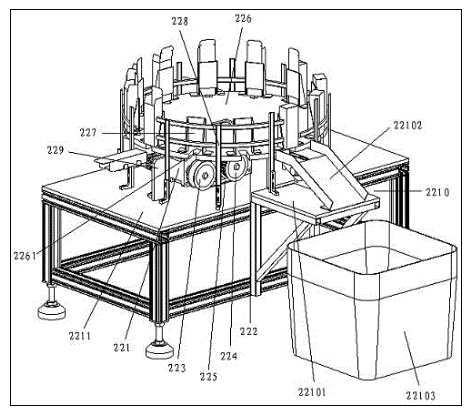

图1是本发明限位开关包装机的转盘装置的结构示意图；

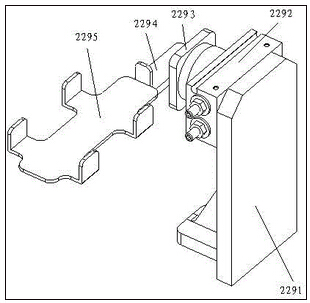

图2是本发明限位开关包装机的转盘装置的上料组件结构示意图；

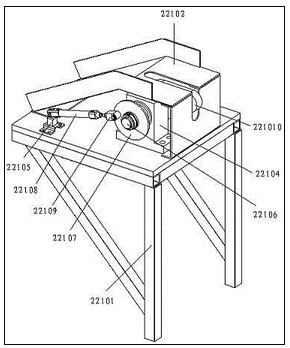

图3是本发明限位开关包装机的转盘装置的卸料组件部分结构示意图。
具体实施方式
下面结合附图对本发明较佳实施例进行详细阐述，以使发明的优点和特征能更易于被本领域技术人员理解，从而对本发明的保护范围做出更为清楚明确的界定。
请参阅图1至图3，本发明实施例包括：
一种限位开关包装机的转盘装置，该限位开关包装机的转盘装置包括减速电机221、凸轮分割器222、主动轮223、从动轮224、同步带225、旋转盘226、包装盒限位模227、包装盒护栏228、上料组件229、卸料组件2210和转盘机架2211，所述转盘机架2211上平面安装有减速电机221和凸轮分割器222，减速电机221驱动主动轮223转动，凸轮分割器222的输入端安装有从动轮224，主动轮223和从动轮224通过同步带225连接，凸轮分割器222输出端安装有旋转盘226，所述旋转盘226上平面同圆心等分安装有12个开口朝外的包装盒限位模227，包装盒限位模227下方的旋转盘226上设有开口槽2261，旋转盘226四周设有包装盒护栏228，包装盒护栏228固定于转盘机架2211上，包装盒护栏228上设有进料口和出料口，包装盒护栏228的进料口下方设有上料组件229，包装盒护栏228的出料口下方设有卸料组件2210；
所述上料组件229包括上料安装板2291、上料转台气缸2292、上料连接板2293、包装盒安装板2294和包装盒固定模2295，所述上料安装板2291固定于转盘机架2211上，上料安装板2291侧面安装有上料转台气缸2292，上料转台气缸2292的回转台上安装有上料连接板2293，上料连接板2293上安装有水平的包装盒安装板2294，包装盒安装板2294上平面安装有包装盒固定模2295，所述包装盒固定模2295上可装有包装盒；
所述卸料组件2210包括卸料支架22101、导向滑槽22102、成品安装箱22103、旋转轴承座22104、卸料气缸支座22105、旋转轴22106、卸料转盘22107、卸料推拉气缸22108、连接头22109和凸轮221010，所述卸料支架22101固定于转盘机架2211侧端，卸料支架22101上平面安装有导向滑槽22102，导向滑槽22102进料口对着包装盒护栏228的出料口，导向滑槽22102指向成品安装箱22103，成品安装箱22103固定于工厂地面，卸料支架22101上还安装有旋转轴承座22104和卸料气缸支座22105，旋转轴承座22104上安装有旋转轴22106，旋转轴22106右端安装有卸料转盘22107，卸料推拉气缸22108尾部活动插装于卸料气缸支座22105上，卸料推拉气缸22108的活塞杆上安装有连接头22109，连接头22109通过铰接销与卸料转盘22107活动连接，旋转轴22106左端安装有凸轮221010，导向滑槽22102上设有与旋转盘226上开口2261上下位置对应的“∪”形通槽，凸轮221010位于“∪”形通槽下方。
本发明限位开关包装机的转盘装置工作时，工人将包装盒放置到包装盒固定模2295上，上料转台气缸2292工作将包装盒放置到包装盒限位模227上，减速电机221工作带动旋转盘226转动，包装盒移至下一工位，工人将限位开关和螺丝包依次放置到包装盒里，工人将包装盒封装，待包装盒移至卸料组件2210上方时，卸料推拉气缸22108的活塞杆伸展带动凸轮221010转动，凸轮221010转动将旋转盘226上的包装盒推出，包装盒经过导向滑槽22102落至成品安装箱22103里，机器重复以上工作步骤。
本发明限位开关包装机的转盘装置，能够替代人工自动、高效、整齐地对限位开关进行换位和包装，节约劳动力。
以上所述仅为本发明的实施例，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。
