【申请(专利)号：CN201621036621.6；申请权利人：东莞市凯尼克自动化设备有限公司;发明设计人：张国前;】
摘要：
本实用新型公开了一种新型滑台结构，包括有电机，电机连接有呈水平布置的滑台传动组件，滑台传动组件上端装设有呈水平布置的滑台；滑台传动组件包括有呈水平横向布置的支撑座，支撑座上端装设有呈水平横向布置的线轨一，线轨一两端装设有通过同步带连接的同步座，支撑座两侧端装设有呈水平横向布置的线轨二；滑台包括有装设有滑台传动组件上端的并呈水平布置的滑台座，滑台座下端装设有夹紧同步带的夹紧装置并装设有卡设于线轨一上端的滑块，滑块内装设有与线轨一侧端接触的滚珠，滑台座两侧端装设有与线轨二相对滑行的侧连板。本实用新型具有设计新颖、结构简单，运行速度快、精度高、稳定性好的优点。
要求：
1.一种新型滑台结构，其特征在于：包括有电机（1），电机（1）连接有呈水平布置的滑台传动组件（2），滑台传动组件（2）上端装设有呈水平布置的滑台（3）；
滑台传动组件（2）包括有呈水平横向布置的支撑座（21），支撑座（21）上端装设有呈水平横向布置的线轨一（22），线轨一（22）两端装设有通过同步带（231）连接的同步座（23），支撑座（21）两侧端装设有呈水平横向布置的线轨二（24）；
滑台（3）包括有装设有滑台传动组件（2）上端的并呈水平布置的滑台座（31），滑台座（31）下端装设有夹紧同步带（231）的夹紧装置（32）并装设有卡设于线轨一（22）上端的滑块（33），滑块（33）内装设有与线轨一（22）侧端接触的滚珠（331），滑台座（31）两侧端装设有与线轨二（24）相对滑行的侧连板（34）。
2.根据权利要求1所述的一种新型滑台结构，其特征在于：所述电机（1）通过联轴器（11）与所述同步座（23）连接。
3.根据权利要求1所述的一种新型滑台结构，其特征在于：所述线轨一（22）与所述线轨二（24）相互平行。
4.根据权利要求1所述的一种新型滑台结构，其特征在于：所述线轨一（22）装设于所述支撑座（21）的中轴线上端。
技术领域
本实用新型涉及直线模组技术领域，尤其涉及一种新型滑台结构。
背景技术
线性模组，线性模组，又名电动模组、单轴机械手、数控滑台。线性模组是由线性导轨，滚珠丝杠搭配铝挤型材连结电机所组成的一种直线运动装置，搭配机械爪、气爪等可完成各种动作，被广泛应用与各种场合。
实用新型内容
本实用新型的目的在于针对现有技术的不足而提供一种新型滑台结构，该新型滑台结构设计新颖、结构简单，运行速度快、精度高、稳定性好。
为达到上述目的，本实用新型通过以下技术方案来实现。
一种新型滑台结构，包括有电机，电机连接有呈水平布置的滑台传动组件，滑台传动组件上端装设有呈水平布置的滑台；
滑台传动组件包括有呈水平横向布置的支撑座，支撑座上端装设有呈水平横向布置的线轨一，线轨一两端装设有通过同步带连接的同步座，支撑座两侧端装设有呈水平横向布置的线轨二；
滑台包括有装设有滑台传动组件上端的并呈水平布置的滑台座，滑台座下端装设有夹紧同步带的夹紧装置并装设有卡设于线轨一上端的滑块，滑块内装设有与线轨一侧端接触的滚珠，滑台座两侧端装设有与线轨二相对滑行的侧连板。
其中，所述电机通过联轴器与所述同步座连接。
其中，所述线轨一与所述线轨二相互平行。
其中，所述线轨一装设于所述支撑座的中轴线上端。
本实用新型的有益效果为：本实用新型所述的一种新型滑台结构，包括有电机，电机连接有呈水平布置的滑台传动组件，滑台传动组件上端装设有呈水平布置的滑台；滑台传动组件包括有呈水平横向布置的支撑座，支撑座上端装设有呈水平横向布置的线轨一，线轨一两端装设有通过同步带连接的同步座，支撑座两侧端装设有呈水平横向布置的线轨二；滑台包括有装设有滑台传动组件上端的并呈水平布置的滑台座，滑台座下端装设有夹紧同步带的夹紧装置并装设有卡设于线轨一上端的滑块，滑块内装设有与线轨一侧端接触的滚珠，滑台座两侧端装设有与线轨二相对滑行的侧连板。本实用新型具有设计新颖、结构简单，运行速度快、精度高、稳定性好的优点。
附图说明
下面利用附图来对本实用新型进行进一步的说明，但是附图中的实施例不构成对本实用新型的任何限制。

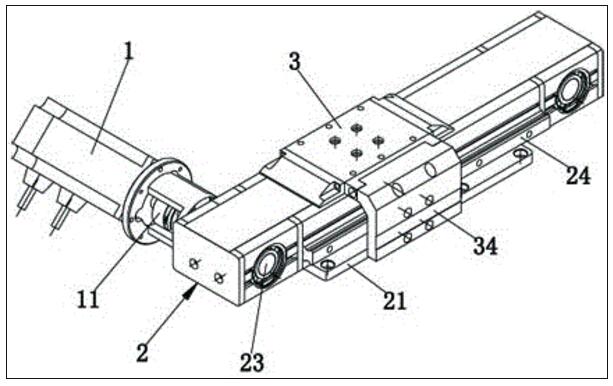

图1为本实用新型的结构示意图；

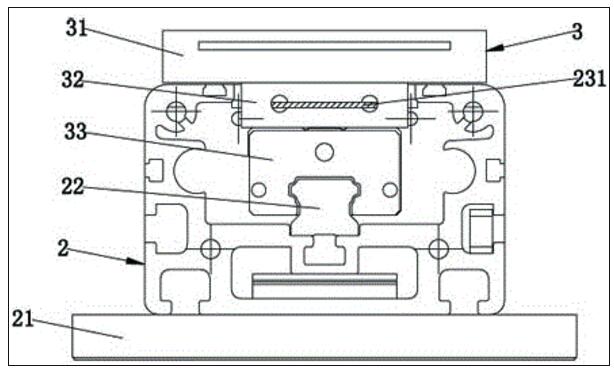

图2为本实用新型的局部剖视图；

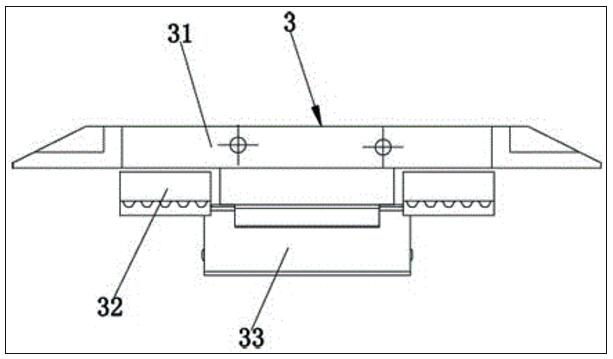

图3为本实用新型滑台的结构示意图；

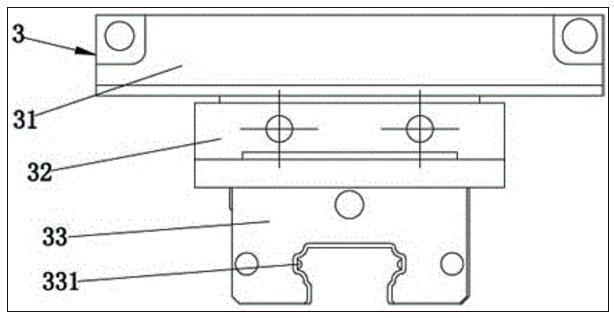

图4为本实用新型滑台另一视角的结构示意图。
在图1-4中包括有：
1——电机 2——滑台传动组件
21——支撑 22——线轨一
23——同步座 231——同步带
24——线轨二 3——滑台
31——滑台座 32——夹紧装置
33——滑块 331——滚珠
34——侧连板。
具体实施方式
下面结合具体的实施方式来对本实用新型进行说明。
如图1-4所示，一种新型滑台结构，包括有电机1，电机1连接有呈水平布置的滑台传动组件2，滑台传动组件2上端装设有呈水平布置的滑台3；
滑台传动组件2包括有呈水平横向布置的支撑座21，支撑座21上端装设有呈水平横向布置的线轨一22，线轨一22两端装设有通过同步带231连接的同步座23，支撑座21两侧端装设有呈水平横向布置的线轨二24；
滑台3包括有装设有滑台传动组件2上端的并呈水平布置的滑台座31，滑台座31下端装设有夹紧同步带231的夹紧装置32并装设有卡设于线轨一22上端的滑块33，滑块33内装设有与线轨一22侧端接触的滚珠331，滑台座31两侧端装设有与线轨二24相对滑行的侧连板34。
进一步的，所述电机1通过联轴器11与所述同步座23连接。
进一步的，所述线轨一22与所述线轨二24相互平行。
作为本实施例优选的，所述线轨一22装设于所述支撑座21的中轴线上端。
需更进一步的解释，本实用新型采用滑块33及滚珠331卡设于线轨一22上端，再通过侧连板34与线轨二24的配合下，使滑台2做直线运动更加稳定，滚珠331使摩擦力减少，故本实用新型具有设计新颖、结构简单，运行速度快、精度高、稳定性好的优点。
以上内容仅为本实用新型的较佳实施例，对于本领域的普通技术人员，依据本实用新型的思想，在具体实施方式及应用范围上均会有改变之处，本说明书内容不应理解为对本实用新型的限制。
