一种包装盒插舌机构
【申请(专利)号： CN201510927117.9 ；申请公布号： CN106864801A ；申请权利人： 邢筱丹;发明设计人： 邢筱丹; 】
摘要：
一种包装盒插舌机构，主要由折舌刀、连杆、插舌刀、主动曲柄块、从动曲柄块、支架、主动轴、从动轴、同步带轮、同步带和锥齿轮等组成；所述的折舌刀和插舌刀位于包装盒插舌机构顶部，二者固定在连杆上；所述的连杆两端分别于主动曲柄块和从动曲柄块相连；所述的主动曲柄块和从动曲柄块尺寸相同,构成平行四边形机构， 所述的支架有两个，平行安装；所述的主动轴和从动轴竖直穿过支架，且二者轴线平行；所述的主动轴和从动轴上安装同步带轮；所述的同步带轮上装有同步带；所述的锥齿轮与主动轴上的同步带轮固连，位于装置下方，其轴向为垂直方向；本发明结构简单，减少插舌的机械动作时间，机械动作幅度和空间占用小，提高插舌流程的速度。
要求：
1.一种包装盒插舌机构，主要由折舌刀、连杆、插舌刀、主动曲柄块、从动曲柄块、支架、主动轴、从动轴、同步带轮、同步带和锥齿轮等组成；所述的折舌刀和插舌刀位于包装盒插舌机构顶部，二者固定在连杆上；所述的连杆两端分别于主动曲柄块和从动曲柄块相连；所述的主动曲柄块和从动曲柄块尺寸相同,构成平行四边形机构，连杆运动过程中做平动，固定在连杆上的折舌刀、插舌刀也做平动，分别完成折舌、插舌动作；所述的支架有两个，二者一上一下平行安装；所述的主动轴和从动轴竖直穿过支架，且二者轴线平行；所述的主动轴和从动轴上安装同步带轮；所述的同步带轮上装有同步带；所述的锥齿轮作为整个机构的原动件，与主动轴上的同步带轮固连，位于装置下方，其轴向为垂直方向，插舌机构和纸盒输送链板的间歇运动保持同步协调。
2.根据权利要求1所述的包装盒插舌机构，其特征是：所述的锥齿轮通过齿轮传动和机器主轴连接。
3.根据权利要求1所述的包装盒插舌机构，其特征是：所述的主动曲柄块和从动曲柄块尺寸相同,构成平行四边形机构。
4.根据权利要求1所述的包装盒插舌机构，其特征是：所述的主动轴和从动轴竖直穿过支架，且二者轴线平行。
5.根据权利要求1所述的包装盒插舌机构，其特征是：所述的折舌刀与插舌刀之间的中心距应等于纸盒输送链间歇运动的步长，折舌刀与插舌刀之间的中心距应该等于间歇运动的步长。
6.根据权利要求1所述的包装盒插舌机构，其特征是：所述的主动轴和从动轴之间要用同步带轮通过同步带连接起来，两根轴以相同的方向转动的。
一种包装盒插舌机构
技术领域
本发明涉及包装设备技术领域，尤其涉及一种包装盒插舌机构。
背景技术
对于通过舌片插入来锁盒一类包装盒，其舌片有前箱壁顶部舌片和/或箱盖前部舌片，或者还有侧面的舌片。插舌对于机械来说是比较难完成的。以往，大多采用人工完成，如用机械，对采用诸多的动力驱动的机构来压、折相应部位，这样，机械结构比较且这些动力驱动的机构需占用相当的运动空间。
中国发明专利（申请号 201410579193.0 申请日 2014.10.24）公开了一种鞋盒折叠机侧面插舌机构，包括折侧板减速电机、折侧板曲柄、折侧板连杆、侧面插舌机构安装板、鞋盒侧板推板、折侧板曲柄零位开关、折小舌减速电机、折小舌菱形曲柄、折小舌左侧连杆、折小舌右侧连杆、左侧压片、右侧压片和折小舌曲柄零位开关。
中国实用新型专利（申请号 201520037271.4 申请日 2015.01.20）公开了一种包装箱舌片的插舌机构，所述插舌机构具有包装箱输送线，沿包装箱输送线设置导向限位机构，用于导引将所述包装箱的舌片插入包装箱中；所述导向限位机构中具有动力机构及由动力机构驱动的工作部件，动力机构及工作部件用于在包装箱的舌片插入端对准插入位后将其插入插入位中。
发明内容
针对现有设备及技术的不足，本发明在于提供一种包装盒插舌机构，其结构简单、操作方便、成本低廉、适用性强。
本发明解决其技术问题所采用的技术方案是：
一种包装盒插舌机构，主要由折舌刀、连杆、插舌刀、主动曲柄块、从动曲柄块、支架、主动轴、从动轴、同步带轮、同步带和锥齿轮等组成；所述的折舌刀和插舌刀位于包装盒插舌机构顶部，二者固定在连杆上；所述的连杆两端分别于主动曲柄块和从动曲柄块相连；所述的主动曲柄块和从动曲柄块尺寸相同,构成平行四边形机构，连杆运动过程中做平动,固定在连杆上的折舌刀、插舌刀也做平动,分别完成折舌、插舌动作；所述的支架有两个，二者一上一下平行安装；所述的主动轴和从动轴竖直穿过支架，且二者轴线平行；所述的主动轴和从动轴上安装同步带轮；所述的同步带轮上装有同步带；所述的锥齿轮作为整个机构的原动件，与主动轴上的同步带轮固连，位于装置下方，其轴向为垂直方向,插舌机构和纸盒输送链板的间歇运动保持同步协调。
作为本发明的一种优选方案，所述的锥齿轮通过齿轮传动和机器主轴连接。
作为本发明的一种优选方案，所述的主动曲柄块和从动曲柄块尺寸相同,构成平行四边形机构。
作为本发明的一种优选方案，所述的主动轴和从动轴竖直穿过支架，且二者轴线平行。
作为本发明的一种优选方案，所述的折舌刀与插舌刀之间的中心距应等于纸盒输送链间歇运动的步长，折舌刀与插舌刀之间的中心距应该等于间歇运动的步长。
作为本发明的一种优选方案，所述的主动轴和从动轴之间要用同步带轮通过同步带连接起来，两根轴以相同的方向转动的。
本发明的有益效果是，结构简单，减少插舌的机械动作时间，机械动作幅度和空间占用小，提高插舌流程的速度。
附图说明
为了使本发明所解决的技术问题、技术方案及有益效果更加清楚明白，以下结合附图及具体实施方式，对本发明进行进一步详细说明。

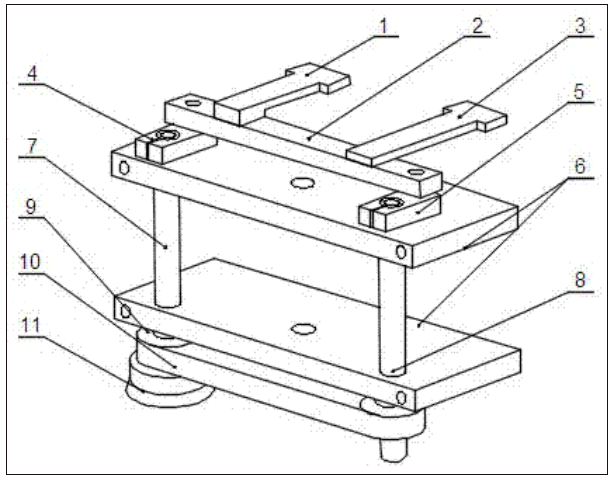

图1是本发明结构简图。
图中1-折舌刀、2-连杆、3-插舌刀、4-主动曲柄块、5-从动曲柄块、6-支架、7-主动轴、8-从动轴、9-同步带轮、10-同步带，11-锥齿轮。
具体实施方式
图中包装盒插舌机构主要由折舌刀、连杆、插舌刀、主动曲柄块、从动曲柄块、支架、主动轴、从动轴、同步带轮、同步带和锥齿轮等组成；所述的折舌刀和插舌刀位于包装盒插舌机构顶部，二者固定在连杆上；所述的连杆两端分别于主动曲柄块和从动曲柄块相连；所述的主动曲柄块和从动曲柄块尺寸相同,构成平行四边形机构，连杆运动过程中做平动,固定在连杆上的折舌刀、插舌刀也做平动,分别完成折舌、插舌动作；所述的支架有两个，二者一上一下平行安装；所述的主动轴和从动轴竖直穿过支架，且二者轴线平行；所述的主动轴和从动轴上安装同步带轮；所述的同步带轮上装有同步带；所述的锥齿轮作为整个机构的原动件，与主动轴上的同步带轮固连，位于装置下方，其轴向为垂直方向,插舌机构和纸盒输送链板的间歇运动保持同步协调。
整个机构由锥齿轮作为原动件,锥齿轮通过齿轮传动和机器主轴连接,这样插舌机构也能和纸盒输送链板的间歇运动保持同步协调。主动曲柄块和从动曲柄块尺寸一样,构成平行四边形机构。根据平行四边形机构的特点知道,连杆在运动过程中做平动,从而固定在连杆上的折舌刀、插舌刀也做平动,分别完成折舌、插舌动作。
