一种自动切管装置
一种自动切管装置
【申请公布号：CN107322655A ；申请权利人： 南通爱慕希机械股份有限公司;发明设计人： 王进强; 戚顺平; 朱志峰; 唐玉芝; 冯克明; 凌圣军; 梁松千;】
摘要：
本发明公开了一种自动切管装置，应用于医疗橡胶导管的切段，包括机架，设置于机架上的切段机构、下料机构；切段机构一端与下料机构连接，另一端与医疗橡胶导管生产装置连接；切段机构包括电机、设置于电机转轴上的主动带轮、与主动带轮通过同步带连接的第一从动带轮、与第一从动带轮同轴连接的第一传送辊、与第一传送辊对应且靠近下料机构的第二传送辊、设置于第一传送辊和第二传送辊之间的切段机构；医疗橡胶导管由医疗橡胶导管生产装置进入第一传送辊，通过切段机构切段后，经第二传送辊输送至下料机构。本发明能够将医疗橡胶导管生产装置生产出来的医疗橡胶导管自动切段，提高了工作效率，节约了人工成本。
主权项：
一种自动切管装置，应用于医疗橡胶导管的切段，其特征在于：包括机架，设置于所述机架上的切段机构、下料机构；所述切段机构一端与所述下料机构连接，另一端与医疗橡胶导管生产装置连接；所述切段机构包括电机、设置于所述电机转轴上的主动带轮、与所述主动带轮通过同步带连接的第一从动带轮、与所述第一从动带轮同轴连接的第一传送辊、与所述第一传送辊对应且靠近所述下料机构的第二传送辊、设置于所述第一传送辊和所述第二传送辊之间的切段机构；所述医疗橡胶导管由医疗橡胶导管生产装置进入第一传送辊，通过所述切段机构切段后，经所述第二传送辊输送至所述下料机构。
要求：
1.一种自动切管装置，应用于医疗橡胶导管的切段，其特征在于：
包括机架，设置于所述机架上的切段机构、下料机构；所述切段机构一端与所述下料机构连接，另一端与医疗橡胶导管生产装置连接；
所述切段机构包括电机、设置于所述电机转轴上的主动带轮、与所述主动带轮通过同步带连接的第一从动带轮、与所述第一从动带轮同轴连接的第一传送辊、与所述第一传送辊对应且靠近所述下料机构的第二传送辊、设置于所述第一传送辊和所述第二传送辊之间的切段机构；
所述医疗橡胶导管由医疗橡胶导管生产装置进入第一传送辊，通过所述切段机构切段后，经所述第二传送辊输送至所述下料机构。
2.根据权利要求1所述的一种自动切管装置，其特征在于：
所述第一传送辊同轴连接有第二从动带轮，所述第二从动带轮通过同步带连接有计数编码器。
3.根据权利要求1所述的一种自动切管装置，其特征在于：
还包括一压辊，所述压辊与所述第一传送辊对应，所述医疗橡胶导管由所述压辊与所述第一传送辊之间穿过。
4.根据权利要求2所述的一种自动切管装置，其特征在于：
所述切段机构包括裁刀，所述裁刀通过气缸控制上下运动。
5.根据权利要求4所述的一种自动切管装置，其特征在于：
还包括一控制显示屏，所述控制显示屏与所述计数编码器以及所述气缸电连接。
6.根据权利要求1所述的一种自动切管装置，其特征在于：
还包括第三传送辊，所述第三传送辊与所述第一传送辊对应，且设置于靠近医疗橡胶导管生产装置的一端。
7.根据权利要求1所述的一种自动切管装置，其特征在于：
所述下料机构包括第一下料台、第二下料台和喷气嘴；所述第一下料台一端设置有喷气嘴，另一端连接有第二下料台。
一种自动切管装置
技术领域
本发明涉及一种自动化设备，具体涉及一种自动切管装置。
背景技术
医疗橡胶导管应用于医疗相关的各个方面，根据用途的不同，需要切成不同的长度，现在通常是工人将医疗橡胶导管生产装置生产出来的橡胶导管进行切段处理，但是人工切段不仅效率低、人工成本高，而且尺寸精度也不高。
发明内容
针对上述问题，本发明提供了一种自动切管装置，能够将医疗橡胶导管生产装置生产出来的医疗橡胶导管自动切段，提高了工作效率，节约了人工成本。
为了达到上述目的，本发明采用以下技术方案：
一种自动切管装置，应用于医疗橡胶导管的切段，包括机架，设置于所述机架上的切段机构、下料机构；所述切段机构一端与所述下料机构连接，另一端与医疗橡胶导管生产装置连接；
所述切段机构包括电机、设置于所述电机转轴上的主动带轮、与所述主动带轮通过同步带连接的第一从动带轮、与所述第一从动带轮同轴连接的第一传送辊、与所述第一传送辊对应且靠近所述下料机构的第二传送辊、设置于所述第一传送辊和所述第二传送辊之间的切段机构；
所述医疗橡胶导管由医疗橡胶导管生产装置进入第一传送辊，通过所述切段机构切段后，经所述第二传送辊输送至所述下料机构。
上述的一种自动切管装置，其中，所述第一传送辊同轴连接有第二从动带轮，所述第二从动带轮通过同步带连接有计数编码器。
上述的一种自动切管装置，其中，还包括一压辊，所述压辊与所述第一传送辊对应，所述医疗橡胶导管由所述压辊与所述第一传送辊之间穿过。
上述的一种自动切管装置，其中，所述切段机构包括裁刀，所述裁刀通过气缸控制上下运动。
上述的一种自动切管装置，其中，还包括一控制显示屏，所述控制显示屏与所述计数编码器以及所述气缸电连接。
上述的一种自动切管装置，其中，还包括第三传送辊，所述第三传送辊与所述第一传送辊对应，且设置于靠近医疗橡胶导管生产装置的一端。
上述的一种自动切管装置，其中，所述下料机构包括第一下料台、第二下料台和喷气嘴；所述第一下料台一端设置有喷气嘴，另一端连接有第二下料台。
采用以上技术方案，能够达到如下有益效果：
1、本发明能够将医疗橡胶导管生产装置生产出来的医疗橡胶导管自动切段，提高了工作效率，节约了人工成本；
2、本发明设置有计数编码器，能够根据需求，进行不同长度的切段处理。
附图说明

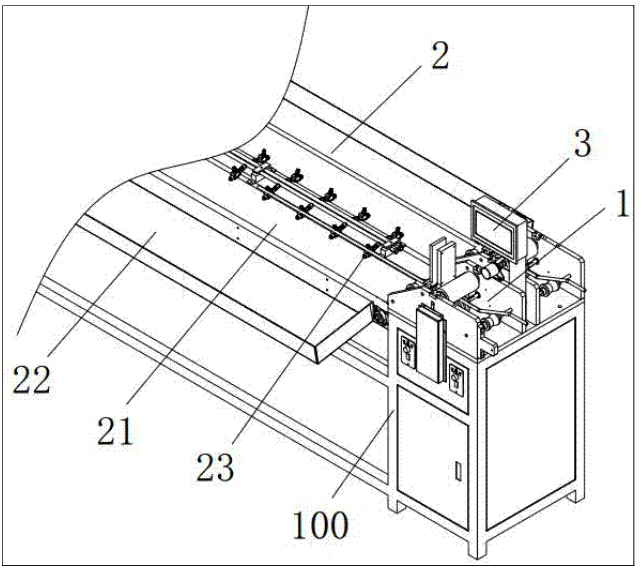

图1是本发明一种自动切管装置的结构示意图；

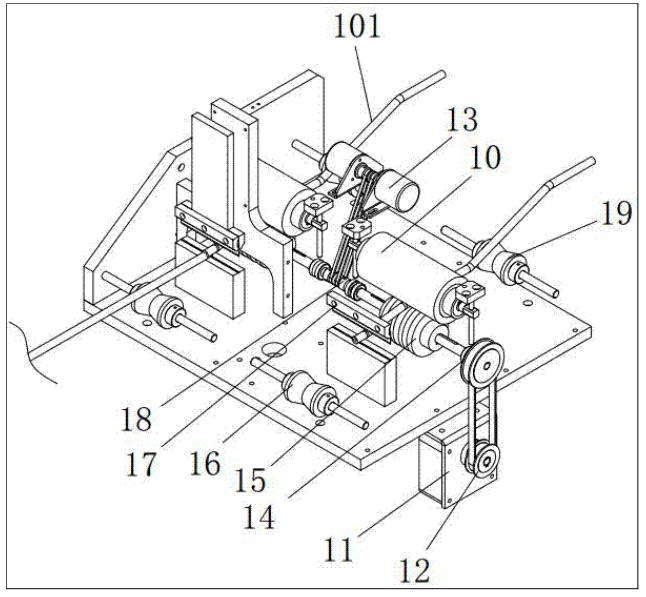

图2是本发明的切段机构的结构示意图。
具体实施方式
下面结合附图和具体实施例对本发明作进一步说明，但不作为本发明的限定。
如图1和图2所示，一种自动切管装置，应用于医疗橡胶导管的切段，包括机架100，设置于机架100上的切段机构1、下料机构2；切段机构1一端与下料机构2连接，另一端与医疗橡胶导管生产装置（图中未示出）连接。
具体的，如图2所示，切段机构1包括电机11、设置于电机11转轴上的主动带轮12、与主动带轮12通过同步带连接的第一从动带轮14、与第一从动带轮14同轴连接的第一传送辊15、与第一传送辊15对应且靠近下料机构2的第二传送辊16、设置于第一传送辊15和第二传送辊16之间的切段机构17；医疗橡胶导管101由医疗橡胶导管生产装置进入第一传送辊15，通过切段机构17切段后，经第二传送辊16输送至下料机构2。
本发明较佳的实施方式中，第一传送辊15同轴连接有第二从动带轮18，第二从动带轮18通过同步带连接有计数编码器13，通过技术编码器13，能够了解到医疗橡胶导管101的尺寸，需要说明的是，第二从动带轮18可以与第一从动带轮14或者电机11转轴连接，都能够达到对医疗橡胶导管101计数的功能，在此不再赘述。
本发明较佳的实施方式中，还包括一压辊10，压辊10与第一传送辊15对应，医疗橡胶导管101由压辊10与第一传送辊15之间穿过，通过压辊10，将医疗橡胶导管101和第一传送辊15压紧，防止医疗橡胶导管101打滑，优选的，在压辊10外包覆一层橡胶层，可以增大摩擦，进一步防止医疗橡胶导管101打滑。
本发明较佳的实施方式中，切段机构17包括裁刀，裁刀通过气缸（图中未示出）控制上下运动。
本发明较佳的实施方式中，还包括一控制显示屏3，控制显示屏3与计数编码器13以及控制裁刀上下运动的气缸（图中未示出）电连接，通过计数编码器13将医疗橡胶导管101的尺寸数据反馈至控制显示屏3，控制显示屏3发出控制信号，控制气缸运动，使裁刀向下运动，将医疗橡胶导管101切段，能够实现不同尺寸的切段处理。
本发明较佳的实施方式中，还包括第三传送辊19，第三传送辊19与第一传送辊15对应，且设置于靠近医疗橡胶导管生产装置的一端，医疗橡胶导管生产装置将医疗橡胶导管101引出，通过第三传送辊19引导进入第一传送辊15和压辊10之间。
本发明较佳的实施方式中，下料机构2包括第一下料台21、第二下料台22和喷气嘴23；第一下料台21一端设置有喷气嘴23，另一端连接有第二下料台22，喷气嘴23外接喷气泵，能够将输送至第一下料台21的医疗橡胶导管101吹落至第二下料台22。
需要说明的是，为了提高切段效率，本发明还可以设置双头切段，只需要在机架上对称设置两个切段机构和下料机构即可，可以通过同一个控制显示屏3，分别控制两个计数编码器，分别对两个切段机构进行切段控制，在此不再赘述。
以上所述仅为本发明较佳的实施例，并非因此限制本发明的实施方式及保护范围，对于本领域技术人员而言，应当能够意识到凡运用本发明说明书及图示内容所作出的等同替换和显而易见的变化所得到的方案，均应当包含在本发明的保护范围内。
