一种基于电子设备的电路板生产线
一种基于电子设备的电路板生产线
【申请公布号： CN107360671A ；申请权利人： 重庆市沃灵玛电子有限公司;发明设计人： 周伟;】
摘要：
本发明公开了一种基于电子设备的电路板生产线，包括导轨、同步带、承载板、压板、电路板、立柱、横杆、滑块、固定盘、三爪气动手指、连接杆、旋转装置、伸缩杆和转动盘，所述导轨的内侧还设置有若干滑动轮，用于支撑同步带的水平状态，所述压板为橡胶板，所述滑块上安装有X轴运动电机，可使滑块在横杆上移动，所述转动盘为3/4圆环盘，且在其圆环上设置有若干用于安装工具头的安装孔，并且圆环缺口朝向三爪气动手指，与现有技术相比，本发明的有益效果是该新型一种基于电子设备的电路板生产线，结构简单，自动切换刀具，自动化程度高，节约劳动力，使用简单等优点，适合推广使用。
主权项：
一种基于电子设备的电路板生产线，包括导轨（1）、同步带（2）、承载板（3）、压板（4）、电路板（5）、立柱（6）、横杆（7）、滑块（8）、固定盘（9）、三爪气动手指（10）、连接杆（11）、旋转装置（12）、伸缩杆（13）和转动盘（14），其特征在于：所述导轨（1）的内侧两端安装有传动轮，所述同步带安装（2）在同步轮上；所述承载板（3）固定安装在同步带（2）上；所述压板（4）固定安装在承载板（3）上；所述电路板（5）安装在承载板（3）和压板（4）之间的空隙中；所述立柱（6）固定安装在导轨（1）的中心对称点上；所述横杆（7）固定安装在立柱（6）之间；所述滑块（8）滑动安装在横杆（7）上；所述固定盘（9）通过竖轴固定安装在滑块（8）的下端；所述三爪气动手指（10）固定安装在固定盘（9）的下端；所述连接杆（11）一端固定安装在固定盘（9）上，另一端固定连接有旋转装置（12）；所述旋转装置（12）的下端固定安装有伸缩杆（13）；所述伸缩杆（13）的下端固定安装有转动盘（14）。
要求：
1.一种基于电子设备的电路板生产线，包括导轨（1）、同步带（2）、承载板（3）、压板（4）、电路板（5）、立柱（6）、横杆（7）、滑块（8）、固定盘（9）、三爪气动手指（10）、连接杆（11）、旋转装置（12）、伸缩杆（13）和转动盘（14），其特征在于：所述导轨（1）的内侧两端安装有传动轮，所述同步带安装（2）在同步轮上；所述承载板（3）固定安装在同步带（2）上；所述压板（4）固定安装在承载板（3）上；所述电路板（5）安装在承载板（3）和压板（4）之间的空隙中；所述立柱（6）固定安装在导轨（1）的中心对称点上；所述横杆（7）固定安装在立柱（6）之间；所述滑块（8）滑动安装在横杆（7）上；所述固定盘（9）通过竖轴固定安装在滑块（8）的下端；所述三爪气动手指（10）固定安装在固定盘（9）的下端；所述连接杆（11）一端固定安装在固定盘（9）上，另一端固定连接有旋转装置（12）；所述旋转装置（12）的下端固定安装有伸缩杆（13）；所述伸缩杆（13）的下端固定安装有转动盘（14）。
2.根据权利要求 1所述的一种基于电子设备的电路板生产线，其特征在于：所述导轨（1）的内侧还设置有若干滑动轮，用于支撑同步带（2）的水平状态。
3.根据权利要求 1所述的一种基于电子设备的电路板生产线，其特征在于：所述压板（4）为橡胶板。
4.根据权利要求1所述的一种基于电子设备的电路板生产线，其特征在于：所述滑块（8）上安装有X轴运动电机，可使滑块（8）在横杆（7）上移动。
5.根据权利要求 1所述的一种基于电子设备的电路板生产线，其特征在于：所述转动盘（14）为3/4圆环盘，且在其圆环上设置有若干用于安装工具头的安装孔，并且圆环缺口朝向三爪气动手指（10）。
技术领域
本发明涉及一种电路板生产线，尤其是一种基于电子设备的电路板生产线。
背景技术
随着电子产品的日益丰富，印刷电路板(PCB)工业得到了大力发展，对加工印刷电路板的细密导线间距、通孔的孔径、盲孔的孔径与深度的要求越来越高，从而导致用于印刷电路板加工的铣刀、钻头的规格数值越来越精密，从而完成一套工艺需要更换多个工具。现有技术中工具的安装通过人工按压的方式加以完成，为提高安装效率，市场需要方便更换工具，且能实现自动化流水线操作的电路板生产线。
发明内容
本发明的目的在于提供一种基于电子设备的电路板生产线，以解决上述背景技术中提出的问题。
本发明的目的是通过下述技术方案予以实现：一种基于电子设备的电路板生产线，包括导轨、同步带、承载板、压板、电路板、立柱、横杆、滑块、固定盘、三爪气动手指、连接杆、旋转装置、伸缩杆和转动盘，所述导轨的内侧两端安装有传动轮，所述同步带安装在同步轮上；所述承载板固定安装在同步带上；所述压板固定安装在承载板上；所述电路板安装在承载板和压板之间的空隙中；所述立柱固定安装在导轨的中心对称点上；所述横杆固定安装在立柱之间；所述滑块滑动安装在横杆上；所述固定盘通过竖轴固定安装在滑块的下端；所述三爪气动手指固定安装在固定盘的下端；所述连接杆一端固定安装在固定盘上，另一端固定连接有旋转装置；所述旋转装置的下端固定安装有伸缩杆；所述伸缩杆的下端固定安装有转动盘。
进一步的，所述导轨的内侧还设置有若干滑动轮，用于支撑同步带的水平状态。
进一步的，所述压板为橡胶板。
进一步的，所述滑块上安装有X轴运动电机，可使滑块在横杆上移动。
进一步的，所述转动盘为3/4圆环盘，且在其圆环上设置有若干用于安装工具头的安装孔，并且圆环缺口朝向三爪气动手指。
与现有技术相比，本发明的有益效果是该新型一种基于电子设备的电路板生产线，结构简单，自动切换刀具，自动化程度高，节约劳动力，使用简单等优点，适合推广使用。
附图说明

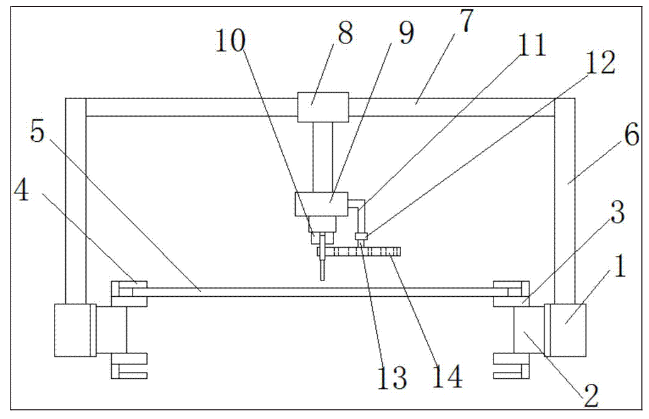

图1是本发明整体结构效果图；
图中：1-导轨、2-同步带、3-承载板、4-压板、5-电路板、6-立柱、7-横杆、8-滑块、9-固定盘、10-三爪气动手指、11-连接杆、12-旋转装置、13-伸缩杆、14-转动盘。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例，基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
如图1所示，本发明公开了一种基于电子设备的电路板生产线，包括导轨1、同步带2、承载板3、压板4、电路板5、立柱6、横杆7、滑块8、固定盘9、三爪气动手指10、连接杆11、旋转装置12、伸缩杆13和转动盘14，所述导轨1的内侧两端安装有传动轮，所述同步带2安装在同步轮上；所述承载板3固定安装在同步带2上；所述压板4固定安装在承载板3上；所述电路板5安装在承载板3和压板4之间的空隙中；所述立柱6固定安装在导轨1的中心对称点上；所述横杆7固定安装在立柱6之间；所述滑块8滑动安装在横杆7上；所述固定盘9通过竖轴固定安装在滑块8的下端；所述三爪气动手指10固定安装在固定盘9的下端；所述连接杆11一端固定安装在固定盘9上，另一端固定连接有旋转装置12；所述旋转装置12的下端固定安装有伸缩杆13；所述伸缩杆13的下端固定安装有转动盘14，所述导轨1的内侧还设置有若干滑动轮，用于支撑同步带2的水平状态，所述压板4为橡胶板，所述滑块8上安装有X轴运动电机，可使滑块8在横杆7上移动，所述转动盘14为3/4圆环盘，且在其圆环上设置有若干用于安装工具头的安装孔，并且圆环缺口朝向三爪气动手指10。
使用时，预先将需要用到的刀具安装在转动盘14上，设备工作时，压板4将电路板5压在承载板3上通过同步带2进行运输，然后再经过三爪气动手指10上的工具进行加工，在需要更换刀具时，伸缩杆13下降，转动盘14转动到三爪气动手指10下方，三爪气动手指10张开，将其上的工具放入转动盘14上对应的安装孔内，这时转动盘14再次转动，将需要用的工具转动到三爪气动手指10下方，伸缩杆13上升，将该工具放入张开的三爪气动手指10内，三爪气动手指10紧合，将该工具卡主，伸缩杆13再次下降，转动盘14转动，将缺口对准三转气动手指10，伸缩杆13上升到原位，如此自动完成工具的切换，不需要人工进行更换，提升了自动化的程度。
该基于电子设备的电路板生产线，结构简单，自动切换刀具，自动化程度高，节约劳动力。
对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
