一种全自动制盒机调节装置
一种全自动制盒机调节装置
【申请公布号：CN107364182A ；申请权利人： 广东鸿铭智能股份有限公司; 发明设计人： 金健;】
摘要：
本发明公开了一种全自动制盒机调节装置，包括滚珠丝杆，滚珠螺母、轴承支座、轴承前压盖、轴承后压盖、同步轮、手摇六方杆、螺母固定板、马达固定板、马达用同步轮、支架、伺服电机、双列角接触轴承、同步带、电眼支架、电眼护罩、线性滑块、镀铬线性滑轨和滑动板，所述支架为一正方形的钢板，支架上阵列有四组调节机构，支架的四角处安装有吊耳，调节机构包括镀铬线性滑轨；本发明工作时伺服电机转动，伺服电机通过同步带驱动连接有同步轮转动，同步轮驱动滚珠丝杆转动，滚珠丝杆驱动滚珠螺母运动从而驱动滑动板运动，本发明结构简单，实用性强，调节快速、效果好。
主权项：
一种全自动制盒机调节装置，包括滚珠丝杆，滚珠螺母、轴承支座、轴承前压盖、轴承后压盖、同步轮、手摇六方杆、螺母固定板、马达固定板、马达用同步轮、支架、伺服电机、双列角接触轴承、同步带、电眼支架、电眼护罩、线性滑块、镀铬线性滑轨和滑动板，其特征在于，所述支架为一正方形的钢板，支架上阵列有四组调节机构，支架的四角处安装有吊耳，调节机构包括镀铬线性滑轨，镀铬线性滑轨通过固定螺栓与支架固定连接，镀铬线性滑轨上滑动连接有线性滑块，线性滑块上通过螺栓固定连接有滑动板。
、1.一种全自动制盒机调节装置，包括滚珠丝杆，滚珠螺母、轴承支座、轴承前压盖、轴承后压盖、同步轮、手摇六方杆、螺母固定板、马达固定板、马达用同步轮、支架、伺服电机、双列角接触轴承、同步带、电眼支架、电眼护罩、线性滑块、镀铬线性滑轨和滑动板，其特征在于，所述支架为一正方形的钢板，支架上阵列有四组调节机构，支架的四角处安装有吊耳，调节机构包括镀铬线性滑轨，镀铬线性滑轨通过固定螺栓与支架固定连接，镀铬线性滑轨上滑动连接有线性滑块，线性滑块上通过螺栓固定连接有滑动板。
2.根据权利要求1所述的全自动制盒机调节装置，其特征在于，所述调节机构一侧设有电眼支架，电眼支架与支架固定连接，电眼支架上固定有电眼护罩，调节机构另一侧设有伺服电机，伺服电机通过马达固定板与支架固定连接，伺服电机的输出轴上安装有马达用同步轮，马达用同步轮通过同步带驱动连接有同步轮。
3.根据权利要求2所述的全自动制盒机调节装置，其特征在于，所述螺母固定板通过螺栓固定在滑动板的后端，螺母固定板内固定安装有滚珠螺母，滚珠螺母内配合设置有滚珠丝杆。
4.根据权利要求3所述的全自动制盒机调节装置，其特征在于，所述轴承支座通过螺栓固定设置在支架的后端，轴承支座内设有双列角接触轴承，双列角接触轴承的前后分别设置有轴承前压盖和轴承后压盖，双列角接触轴承内转动设有滚珠丝杆，滚珠丝杆的后端固定安装有同步轮，同步轮末端设置有手摇六方杆。
一种全自动制盒机调节装置
技术领域
本发明涉及制盒机领域，具体是一种全自动制盒机调节装置。
背景技术
包装为在流通过程中保护产品，方便储运，促进销售，按一定的技术方法所用的容器、材料和辅助物等的总体名称；也指为达到上述目的在采用容器，材料和辅助物的过程中施加一定技术方法等的操作活动。承装没有进入流通领域物品的用品不能称之为包装，只能称为“包裹”、“箱子”、“盒子”、”容器“等。因为包装除了有包裹盒承装的功能外，对物品进行修饰，获得受众的青睐才是包装的重要作用，目前，随着经济的迅速发展，商品包装行业也日渐强大，在包装盒的要求在质量上也越来越高，数量上也越来越大，传统的手工艺已不能满足现代市场的需求。
发明内容
本发明的目的在于提供一种全自动制盒机调节装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种全自动制盒机调节装置，包括滚珠丝杆，滚珠螺母、轴承支座、轴承前压盖、轴承后压盖、同步轮、手摇六方杆、螺母固定板、马达固定板、马达用同步轮、支架、伺服电机、双列角接触轴承、同步带、电眼支架、电眼护罩、线性滑块、镀铬线性滑轨和滑动板，所述支架为一正方形的钢板，支架上阵列有四组调节机构，支架的四角处安装有吊耳，调节机构包括镀铬线性滑轨，镀铬线性滑轨通过固定螺栓与支架固定连接，镀铬线性滑轨上滑动连接有线性滑块，线性滑块上通过螺栓固定连接有滑动板。
所述调节机构一侧设有电眼支架，电眼支架与支架固定连接，电眼支架上固定有电眼护罩，调节机构另一侧设有伺服电机，伺服电机通过马达固定板与支架固定连接，伺服电机的输出轴上安装有马达用同步轮，马达用同步轮通过同步带驱动连接有同步轮。
所述螺母固定板通过螺栓固定在滑动板的后端，螺母固定板内固定安装有滚珠螺母，滚珠螺母内配合设置有滚珠丝杆。
所述轴承支座通过螺栓固定设置在支架的后端，轴承支座内设有双列角接触轴承，双列角接触轴承的前后分别设置有轴承前压盖和轴承后压盖，双列角接触轴承内转动设有滚珠丝杆，滚珠丝杆的后端固定安装有同步轮，同步轮末端设置有手摇六方杆。
与现有技术相比，本发明的有益效果是：本发明，工作时伺服电机转动，伺服电机通过同步带驱动连接有同步轮转动，同步轮驱动滚珠丝杆转动，滚珠丝杆驱动滚珠螺母运动从而驱动滑动板运动，本发明结构简单，实用性强，调节快速、效果好。
附图说明

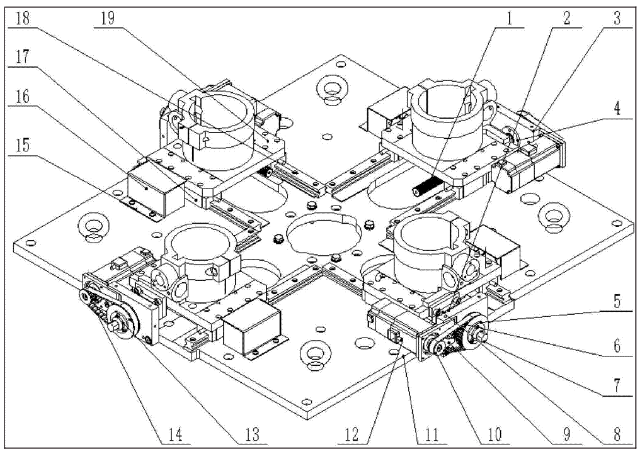

图1为全自动制盒机调节装置的结构示意图。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
请参阅图1，一种全自动制盒机调节装置，包括滚珠丝杆1，滚珠螺母2、轴承支座3、轴承前压盖4、轴承后压盖5、同步轮6、手摇六方杆7、螺母固定板8、马达固定板9、马达用同步轮10、支架11、伺服电机12、双列角接触轴承13、同步带14、电眼支架15、电眼护罩16、线性滑块17、镀铬线性滑轨18和滑动板19，所述支架11为一正方形的钢板，支架11上阵列有四组调节机构，支架11的四角处安装有吊耳，调节机构包括镀铬线性滑轨18，镀铬线性滑轨18通过固定螺栓与支架11固定连接，镀铬线性滑轨18上滑动连接有线性滑块17，线性滑块17上通过螺栓固定连接有滑动板19；
所述调节机构一侧设有电眼支架15，电眼支架15与支架11固定连接，电眼支架15上固定有电眼护罩16，调节机构另一侧设有伺服电机12，伺服电机12通过马达固定板9与支架11固定连接，伺服电机12的输出轴上安装有马达用同步轮10，马达用同步轮10通过同步带14驱动连接有同步轮6；
所述螺母固定板8通过螺栓固定在滑动板19的后端，螺母固定板8内固定安装有滚珠螺母2，滚珠螺母2内配合设置有滚珠丝杆1，
所述轴承支座3通过螺栓固定设置在支架11的后端，轴承支座3内设有双列角接触轴承13，双列角接触轴承13的前后分别设置有轴承前压盖4和轴承后压盖5，双列角接触轴承13内转动设有滚珠丝杆1，滚珠丝杆1的后端固定安装有同步轮6，同步轮6末端设置有手摇六方杆7；
本发明，工作时伺服电机12转动，伺服电机12通过同步带14驱动连接有同步轮6转动，同步轮6驱动滚珠丝杆1转动，滚珠丝杆1驱动滚珠螺母2运动从而驱动滑动板19运动，本发明结构简单，实用性强，调节快速、效果好。
上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
