一种跟随式横切及冲撕裂口装置
一种跟随式横切及冲撕裂口装置
【申请公布号：CN107379100A ；申请权利人：瑞安市向阳包装机械厂; 发明设计人： 郑朝晖;】
摘要：
本发明公开了一种跟随式横切及冲撕裂口装置，包括机架、冲撕裂口装置、横切装置，机架上端面安装有直线导轨，机架的横梁上安装有滚珠丝杆,滚珠丝杆右端设有从动同步带轮，机架下部安装有伺服电机，伺服电机输出轴上安装有主动同步带轮，主动同步带轮和从动同步带轮通过同步带联动，滚珠丝杆的配套螺母安装在横切底板的下端面；冲撕裂口装置和横切装置安装在横切底板上，横切底板与直线导轨的滑块固定连接，本发明具有结构简单，动作准确，生产效率高，故障率低，经久耐用，维护方便的优点。
主权项：
一种跟随式横切及冲撕裂口装置，包括机架（1）、冲撕裂口装置（4）、横切装置（5），其特征在于：所述机架（1）上端面安装有直线导轨（2），所述机架（1）的横梁（9）上安装有滚珠丝杆（8）,所述滚珠丝杆（8）右端设有从动同步带轮（6），所述机架（1）下部安装有伺服电机（7），所述伺服电机（7）输出轴上安装有主动同步带轮（10），所述主动同步带轮（10）和从动同步带轮（6）通过同步带（11）联动，所述滚珠丝杆（8）的配套螺母安装在横切底板（3）的下端面；所述冲撕裂口装置（4）和横切装置（5）安装在横切底板（3）上，所述横切底板（3）与直线导轨（2）的滑块固定连接。
要求：
1.一种跟随式横切及冲撕裂口装置，包括机架（1）、冲撕裂口装置（4）、横切装置（5），其特征在于：所述机架（1）上端面安装有直线导轨（2），所述机架（1）的横梁（9）上安装有滚珠丝杆（8）,所述滚珠丝杆（8）右端设有从动同步带轮（6），所述机架（1）下部安装有伺服电机（7），所述伺服电机（7）输出轴上安装有主动同步带轮（10），所述主动同步带轮（10）和从动同步带轮（6）通过同步带（11）联动，所述滚珠丝杆（8）的配套螺母安装在横切底板（3）的下端面；所述冲撕裂口装置（4）和横切装置（5）安装在横切底板（3）上，所述横切底板（3）与直线导轨（2）的滑块固定连接。
一种跟随式横切及冲撕裂口装置
技术领域
本发明涉及包装机械技术领域，尤其涉及一种跟随式横切及冲撕裂口装置。
背景技术
目前，在自动包装机械中，对物料完成包装后都有一个冲裁工步，一方面将冲出易撕裂口，以方便包装袋的开启，另一方面将整版的包装裁切成所需的商品规格，传统冲裁模具和冲撕裂口装置在工作时都是固定安装在机架上的，仅可以在调整时进行位置的微调，由于冲裁模的开合有一个时间，在冲裁过程中包装物料与冲裁装置在水平位置需要相对静止，以确保冲裁位置的准确，这样一来整机只能按冲裁装置的速度来进行间隙式的工作，换言之，就是冲裁装置的速度限制了整机的速度提升，是一个有待改进的问题。
发明内容
鉴于现有技术存在的不足，本发明的目的旨在对现有自动包装机的冲裁装置进行改进，提供一种能在包装物水平移动时完成冲撕裂口及冲裁的跟随式横切及冲撕裂口装置，为达到以上目的,本发明采用以下技术方案实现：一种跟随式横切及冲撕裂口装置，包括机架1、冲撕裂口装置4、横切装置5，所述机架1上端面安装有直线导轨2，所述机架1的横梁9上安装有滚珠丝杆8,所述滚珠丝杆8右端设有从动同步带轮6，所述机架1下部安装有伺服电机7，所述伺服电机7输出轴上安装有主动同步带轮10，所述主动同步带轮10和从动同步带轮6通过同步带11联动，所述滚珠丝杆8的配套螺母安装在横切底板3的下端面；所述冲撕裂口装置4和横切装置5安装在横切底板3上，所述横切底板3与直线导轨2的滑块固定连接。
本发明的有益效果：采用本技术方案的跟随式横切及冲撕裂口装置，通过伺服电机驱动滚珠丝杆正或反转动，从而带动横切底板及安装在其上的冲撕裂口装置和横切装置沿包装物料前进方向精确的前进和后退，并且在包装物料前进时冲撕裂口装置和横切装置以及包装物料位移速率一致，相当于包装物料与冲撕裂口装置和横切装置在水平位置相对是静止，从而可以可靠的完成冲撕裂口与横切，当冲撕裂口与横切完成后整个装置在伺服电机驱动下快速后退并完成下一次跟随冲撕裂口与横切工作，这样一来，包装物料在冲撕裂口及横切过程中都是在持续前进移动中的，故实现了连续式的工作，具有结构简单，动作准确，生产效率高，故障率低，经久耐用，维护方便的优点。
附图说明

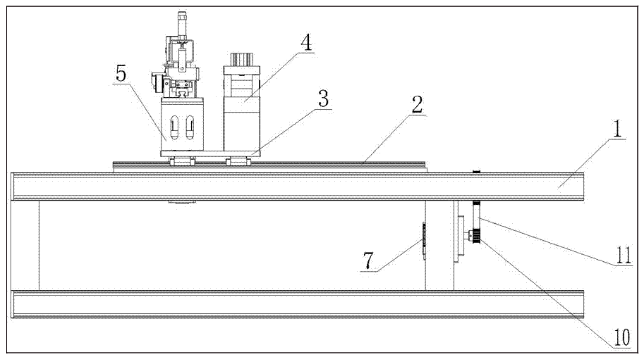

图1为本发明结构主视图。

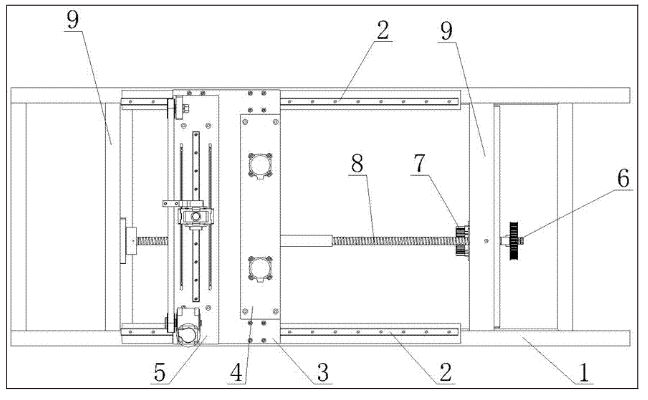

图2为本发明结构俯视图。
具体实施方式
如图1和图2所示：一种跟随式横切及冲撕裂口装置，包括机架1、冲撕裂口装置4、横切装置5，机架1上端面安装有直线导轨2，机架1的横梁9上安装有滚珠丝杆8,滚珠丝杆8右端设有从动同步带轮6，机架1下部安装有伺服电机7，伺服电机7输出轴上安装有主动同步带轮10，主动同步带轮10和从动同步带轮6通过同步带11联动，滚珠丝杆8的配套螺母安装在横切底板3的下端面；冲撕裂口装置4和横切装置5安装在横切底板3上，横切底板3与直线导轨2的滑块固定连接。
