一种包铜箔装置
一种包铜箔装置
【授权公告号：CN206680018U；申请权利人：东莞市良讯电子科技有限公司; 发明设计人：丁升生;】
摘要：
本实用新型公开了一种包铜箔装置，包括夹线机构和与所述夹线机构相适配的包铜箔机构，所述夹线机构包括两个分别用于夹紧线材两端的两第一指压气缸，两所述第一指压气缸上均设置有第一夹手，所述包铜箔机构包括与两所述第一夹手适配的两第二夹手，两所述第二夹手上均连接有第二手指气缸，两所述第二指压气缸中的其中一个第二指压气缸连接有一伺服电机，另外一第二手指气缸连接有一伸缩气缸，所述伸缩气缸与所述伺服电机之间通过同步轮和同步带进行连接。本装置的结构简单，操作方便，能实现线材的自动包铜箔的性能。
主权项：
一种包铜箔装置，其特征在于：包括夹线机构和与所述夹线机构相适配的包铜箔机构，所述夹线机构包括两个分别用于夹紧线材两端的两第一手指气缸，两所述第一手指气缸上均设置有第一夹手，所述包铜箔机构包括与两所述第一夹手适配的两第二夹手，两所述第二夹手上均连接有第二手指气缸，两所述第二手指气缸中的其中一个第二手指气缸连接有一伺服电机，另外一第二手指气缸连接有一伸缩气缸，所述伸缩气缸与所述伺服电机之间通过同步轮和同步带进行连接。
要求：
1.一种包铜箔装置，其特征在于：包括夹线机构和与所述夹线机构相适配的包铜箔机构，所述夹线机构包括两个分别用于夹紧线材两端的两第一手指气缸，两所述第一手指气缸上均设置有第一夹手，所述包铜箔机构包括与两所述第一夹手适配的两第二夹手，两所述第二夹手上均连接有第二手指气缸，两所述第二手指气缸中的其中一个第二手指气缸连接有一伺服电机，另外一第二手指气缸连接有一伸缩气缸，所述伸缩气缸与所述伺服电机之间通过同步轮和同步带进行连接。
2.根据权利要求1所述的包铜箔装置，其特征在于：所述包铜箔机构包括一第二安装板，两所述第二手指气缸通过轴承座连接在所述第二安装板上。
3.根据权利要求2所述的包铜箔装置，其特征在于：所述包铜箔装置还包括一支架。
4.根据权利要求3所述的包铜箔装置，其特征在于：所述第二夹手的头部设置有夹槽。
5.根据权利要求4所述的包铜箔装置，其特征在于：所述支架上连接有一第一安装板，两所述第一夹手连接在所述第一安装板的两端。
一种包铜箔装置
技术领域
本实用新型涉及机械技术领域，具体涉及一种包铜箔装置。
背景技术
在对USB连接头焊接导线的过程中产出需要将导线的头部的线材进行你编织然后进行包铜箔操作。现有技术通常是通过人工的方式进行操作的，采用人工的方式工作效率低下，且编织的差异大。
实用新型内容
本实用新型提供一种包铜箔装置，以解决上述技术问题。
本实用新型提供一种包铜箔装置，包括夹线机构和与所述夹线机构相适配的包铜箔机构，所述夹线机构包括两个分别用于夹紧线材两端的两第一手指气缸，两所述第一手指气缸上均设置有第一夹手，所述包铜箔机构包括与两所述第一夹手适配的两第二夹手，两所述第二夹手上均连接有第二手指气缸，两所述第二手指气缸中的其中一个第二手指气缸连接有一伺服电机，另外一第二手指气缸连接有一伸缩气缸，所述伸缩气缸与所述伺服电机之间通过同步轮和同步带进行连接。
优选地，所述包铜箔机构包括一第二安装板，两所述第二手指气缸通过轴承座连接在所述第二安装板上。
优选地，所述包铜箔装置还包括一支架。
优选地，所述第二夹手的头部设置有夹槽。
优选地，所述支架上连接有一第一安装板，两所述第一夹手连接在所述第一安装板的两端。
与现有技术相比本实用新型具有以下优点：
本实用新型的包铜箔装置，包括夹线机构和与所述夹线机构相适配的包铜箔机构，所述夹线机构包括两个分别用于夹紧线材两端的两第一手指气缸，两所述第一手指气缸上均设置有第一夹手，所述包铜箔机构包括与两所述第一夹手适配的两第二夹手，两所述第二夹手上均连接有第二手指气缸，两所述第二手指气缸中的其中一个第二手指气缸连接有一伺服电机，另外一第二手指气缸连接有一伸缩气缸，所述伸缩气缸与所述伺服电机之间通过同步轮和同步带进行连接。
本装置的结构简单，操作方便，通过第一夹手夹住线材定位，通过第二夹手夹住铜箔对线材进行旋转包铜箔操作。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图。

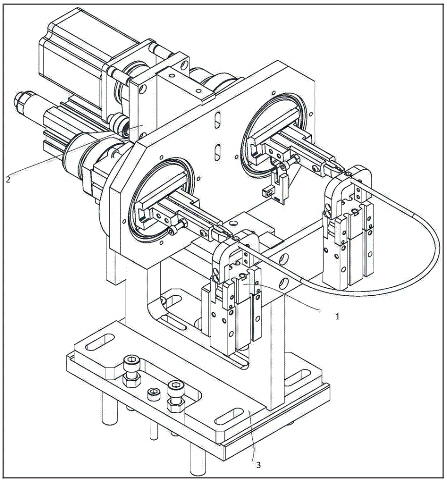

图1是本实用新型实施例中的包铜箔装置的结构示意图；
图2是本实用新型实施例中的包铜箔装置包铜箔的状态图；

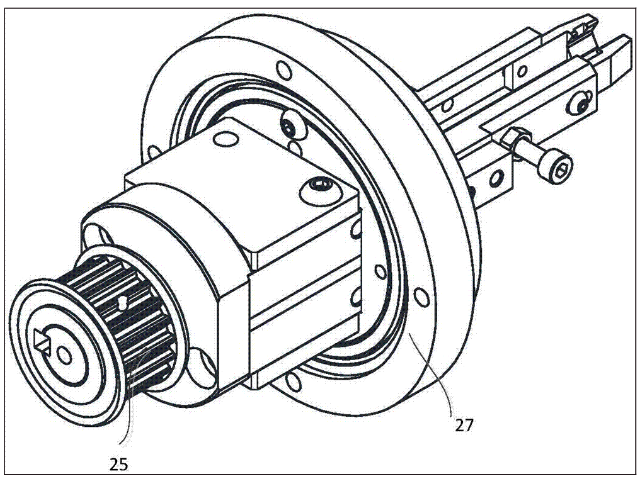

图3是同步轮与第二夹手的连接状态示意图；

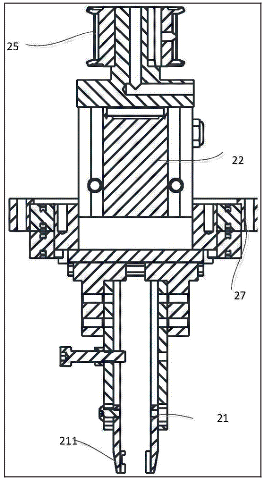

图4是图3的剖视图。
附图标记：
1、夹持机构；
11、第一手指气缸；
12、第一夹手；
2、包铜箔机构；
21、第二夹手；
211、夹槽；
22、第二手指气缸；
23、伺服电机；
24、伸缩气缸；
25、同步轮；
26、同步带；
27、轴承座；
3、支架；
31、第一安装板；
32、第二连接板；
4、线材。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
如图1～4所示，一种包铜箔装置，包括夹线机构1和与所述夹线机构1相适配的包铜箔机构2，所述夹线机构1包括两个分别用于夹紧线材两端的两第一手指气缸11，两所述第一手指气缸11上均设置有第一夹手12，所述包铜箔机构2包括与两所述第一夹手12适配的两第二夹手21，两所述第二夹手21上均连接有第二手指气缸22，两所述第二手指气缸22中的其中一个第二手指气缸22连接有一伺服电机23，另外一第二手指气缸22连接有一伸缩气缸24，所述伸缩气缸24与所述伺服电机23之间通过同步轮25和同步带26进行连接。
所述包铜箔机构包括一第二安装32板，两所述第二手指气缸22通过轴承座 27连接在所述第二安装板32上。所述包铜箔装置还包括一支架3。所述第二夹手 21的头部设置有夹槽211。所述支架3上连接有一第一安装板31，两所述第一夹手12连接在所述第一安装板31的两端。
所述第一夹手12和所述第二夹手21的夹口位置均设置有夹槽211，以方便将线材夹持在所述夹手上，防止线材4从所述夹手上滑落。
在线材4的两端贴好铜箔后，将线材4的两端分别放置在两所述第一夹手12 上夹紧；所述伸缩气缸24驱动所述第二安装板32向前运动至所述线材4的敷铜箔的位置，此时所述第二手指气缸22驱动所述第二夹手夹紧线材端部的铜箔；所述伺服电机旋转驱动与之连接的第二夹手旋转，同时所述伺服电机通过同步轮同步带驱动另一第二夹手旋转，两所述第二夹手旋转以实现包铜箔的功能。
以上对本实用新型实施例所提供的一种包铜箔装置进行了详细介绍，本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本实用新型的核心思想；同时，对于本领域的一般技术人员，依据本实用新型的思想和方法，在具体实施方式及应用范围上均会有改变之处，综上所述，本说明书内容不应理解为对本实用新型的限制。
