一种无接触点数机
一种无接触点数机
【申请公布号：CN107423807A；申请权利人：上海隆跃实业有限公司; 发明设计人： 高敏明;】
摘要：
本发明公开了一种检测纸张形状媒体的无接触点数机，其包括光电探头、气泵出气管、控制箱、马达、同步带、点数模块、放料盘、计数器、机架、马达同步带轮、从动同步带轮、导轨、马达支架；本发明由于采用压缩气体吹散被点媒体并且使其分散，因而此点数机使用范围更加广泛，适合多种大小的纸张形状被点数的媒体；本发明实现了检测装置与被点数的媒体无接触计数，不损伤被点数的媒体，并且本身使用寿命更长；本发明的从动同步带轮可以移动左右安装位置，解决了同步带的长时间使用后需要张紧的问题；本发明的点数窗口为可以调节点数范围的活动窗，因此具有更广泛的点数范围。
主权项：
一种无接触点数机，其特征在于：其包括光电探头（1）、气泵出气管（2）、控制箱（3）、马达（4）、同步带（5）、点数模块（6）、放料盘（7）、计数器（8）、机架（9）、马达同步带轮（10）、从动同步带轮（11）、导轨（12）、马达支架（13）；所述机架（9）设置有隔断面板（91），所述隔断面板（91）上设置有点数窗口（911）；所述控制箱（3）安装在隔断面板（91）前部右侧；所述放料盘（7）安装在隔断面板（91）前部，并且位于点数窗口（911）下方；所述马达（4）安装在马达支架（13）上，马达支架（13）安装在隔断面板（91）后部；所述计数器（8）安装在隔断面板（91）上部；所述马达同步带轮（10）安装在马达（4）的轴端上，所述同步带（5）安装在马达同步带轮（10）与从动同步带轮（11）上；所述导轨（12）安装在隔断面板（91）后部，并且位于点数窗口（911）下方；所述点数模块（6）安装在导轨（12）上并且与同步带（5）相连；所述光电探头（1）、气泵出气管（2）穿过点数模块（6）并且位于点数窗口（911）之内。
要求：
1.一种无接触点数机，其特征在于：其包括光电探头（1）、气泵出气管（2）、控制箱（3）、马达（4）、同步带（5）、点数模块（6）、放料盘（7）、计数器（8）、机架（9）、马达同步带轮（10）、从动同步带轮（11）、导轨（12）、马达支架（13）；
所述机架（9）设置有隔断面板（91），所述隔断面板（91）上设置有点数窗口（911）；所述控制箱（3）安装在隔断面板（91）前部右侧；所述放料盘（7）安装在隔断面板（91）前部，并且位于点数窗口（911）下方；所述马达（4）安装在马达支架（13）上，马达支架（13）安装在隔断面板（91）后部；所述计数器（8）安装在隔断面板（91）上部；
所述马达同步带轮（10）安装在马达（4）的轴端上，所述同步带（5）安装在马达同步带轮（10）与从动同步带轮（11）上；所述导轨（12）安装在隔断面板（91）后部，并且位于点数窗口（911）下方；所述点数模块（6）安装在导轨（12）上并且与同步带（5）相连；所述光电探头（1）、气泵出气管（2）穿过点数模块（6）并且位于点数窗口（911）之内。
2. 根据权利要求1所述的一种无接触点数机，其特征在于：所述点数窗口（911）为可以调节点数范围的活动窗。
3. 根据权利要求1所述的一种无接触点数机，其特征在于：所述气泵出气管（2）末端设置有出气喷嘴（21），出气喷嘴（21）形状符合伯努利方程。
4. 根据权利要求1所述的一种无接触点数机，其特征在于：所述马达（4）为伺服马达。
5. 根据权利要求4所述的一种无接触点数机，其特征在于：所述从动同步带轮（11）安装在隔断面板（91）上，并且安装位置可以左右移动。
一种无接触点数机
技术领域
本发明涉及检测纸张形状媒体的点数机，尤其涉及一种无接触点数机。
背景技术
目前市面上存在的检测纸张形状媒体的点数机大致分为三种：
第一种为货币的点数机，此类点数机局限于纸张的大小、厚度和材质。使用范围太狭窄。
第二种是以称重的方式来判断数量，此方法精度上存在很大的误差。
第三种是以分页的方式，通过把被点媒体一张张分流，然后靠光电和计数器的方式进行点数，此方法速度上比较慢，并且直接接触被点媒体，可能导致媒体损坏。
发明内容
本发明针对上述现有技术的不足，提供了用以检测纸张形状媒体的一种无接触点数机，采用光电和压缩空气、马达、同步带等的配合，实现了无接触不损坏被点媒体的精确点数。
为解决现有技术中存在的问题，采用的具体技术方案是：
一种无接触点数机，其包括光电探头、气泵出气管、控制箱、马达、同步带、点数模块、放料盘、计数器、机架、马达同步带轮、从动同步带轮、导轨、马达支架；
所述机架设置有隔断面板，所述隔断面板上设置有点数窗口；所述控制箱安装在隔断面板前部右侧；所述放料盘安装在隔断面板前部，并且位于点数窗口下方；所述马达安装在马达支架上，马达支架安装在隔断面板后部；所述计数器安装在隔断面板上部；
所述马达同步带轮安装在马达的轴端上，所述同步带安装在马达同步带轮与从动同步带轮上；所述导轨安装在隔断面板后部，并且位于点数窗口下方；所述点数模块安装在导轨上并且与同步带相连；所述光电探头、气泵出气管穿过点数模块并且位于点数窗口范围之内。
优选的技术方案，所述点数窗口为可以调节点数范围的活动窗。
进一步优选的技术方案，所述气泵出气管末端设置有出气喷嘴，出气喷嘴形状符合伯努利方程。
进一步优选的技术方案，所述马达为伺服马达。
再进一步优选的技术方案，所述从动同步带轮安装在隔断面板上，并且安装位置可以左右移动。
一种无接触点数机的实施过程为：
本点数机通过控制箱进行控制，在放料盘上放置被点媒体，通过马达和同步带带动点数模块使之快速的在被点媒体间移动，完成初始状态的检测；当被点媒体放置，并且初始检测完毕后，外接压缩空气通过气泵出气管经过出气喷嘴喷射出空气，使被点媒体均匀分散，同时光电探头工作，点数模块匀速移动，从而精确的分散和读取媒体，以达到精确点数的目的。
通过采用上述方案，本发明的一种无接触点数机与现有技术相比，其技术效果在于：
1. 本发明与目前市面上的三种点数机相比，由于采用压缩气体吹散被点媒体并且使其分散，因而此点数机使用范围更加广泛，适合多种大小的纸张形状被点数的媒体。
2. 本发明实现了检测装置与被点数的媒体无接触计数，不损伤被点数的媒体，并且本身使用寿命更长。
3. 本发明的从动同步带轮可以移动左右安装位置，解决了同步带的长时间使用后需要张紧的问题。
4. 本发明的点数窗口为可以调节点数范围的活动窗，因此具有更广泛的点数范围。
附图说明

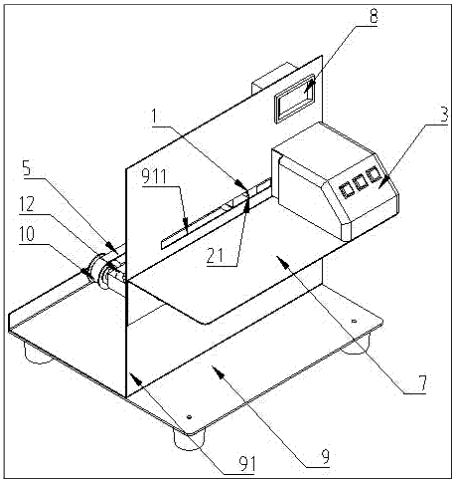

图1为本发明一种无接触点数机的整体轴侧结构示意图；

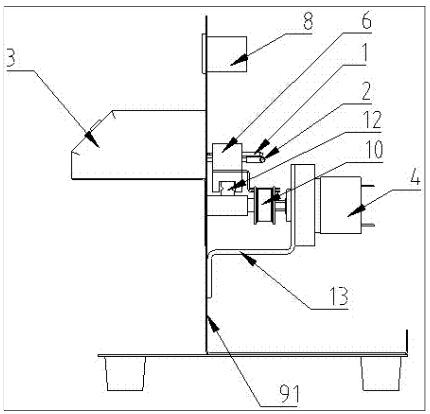

图2为本发明一种无接触点数机的整体右视图结构示意图；

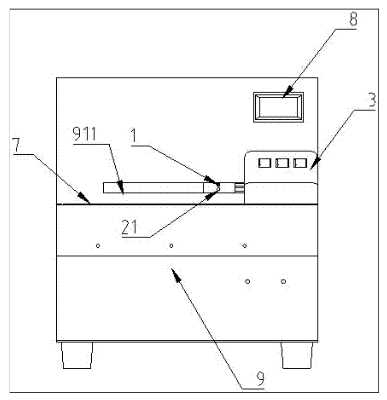

图3为本发明一种无接触点数机的整体前视图结构示意图；

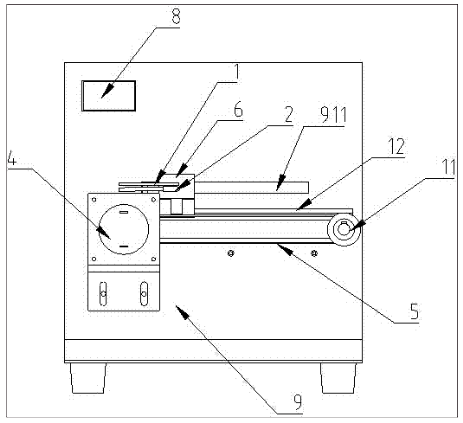

图4为本发明一种无接触点数机的整体后视图结构示意图。
具体实施方式
为使本发明的目的、技术方案和优点更加清楚明了，下面结合具体实例并参照附图，对本发明进一步详细说明。应该理解，这些描述只是示例性的，而并非要限制本发明的范围。此外，在以下说明中，省略了对公知结构和技术的描述，以避免不必要地混淆本发明的概念。
如图1、图2、图3、图4所示：一种无接触点数机，其包括光电探头1、气泵出气管2、控制箱3、马达4、同步带5、点数模块6、放料盘7、计数器8、机架9、马达同步带轮10、从动同步带轮11、导轨12、马达支架13；
所述机架9设置有隔断面板91，所述隔断面板91上设置有点数窗口911；所述控制箱3安装在隔断面板91前部右侧；所述放料盘7安装在隔断面板91前部，并且位于点数窗口911下方；所述马达4安装在马达支架13上，马达支架13安装在隔断面板91后部；所述计数器8安装在隔断面板（91）上部；
所述马达同步带轮10安装在马达4的轴端上，所述同步带5安装在马达同步带轮10与从动同步带轮11上；所述导轨12安装在隔断面板91后部，并且位于点数窗口911下方；所述点数模块6安装在导轨12上并且与同步带5相连；所述光电探头1、气泵出气管2穿过点数模块6并且位于点数窗口911范围之内；
所述点数窗口911为可以调节点数范围的活动窗；
所述气泵出气管2末端设置有出气喷嘴21，出气喷嘴21形状符合伯努利方程；
所述马达4为伺服马达；
所述从动同步带轮11安装在隔断面板91上，并且可以移动左右安装位置。
如图1、图2、图3、图4所示：
本点数机通过控制箱3进行控制，在放料盘7上放置被点媒体，通过马达4和同步带5带动点数模块6使之快速的在被点媒体间移动，完成初始状态的检测；当被点媒体放置，并且初始检测完毕后，外接压缩空气通过气泵出气管2经过出气喷嘴21喷射出空气，使被点媒体均匀分散，同时光电探头1工作，点数模块6匀速移动，从而精确的分散和读取媒体，以达到精确点数的目的。
以上所述仅为本发明的较佳实施例而已，并不用以限制本发明的保护范围，凡在本发明的精神和原则之内，所作的任何修改、等同替换、均包含在本发明的保护范围之内。
