布片印花台板的自动清洗装置
布片印花台板的自动清洗装置
【申请公布号：CN107503064A；申请权利人：杭州国辰机器人科技有限公司;发明设计人： 方建忠; 方政; 王国成; 裴翔; 何卫;】
摘要：
本发明公开了一种布片印花台板的自动清洗装置，包含有机体，所述机体上设有台板面，所述台板面的上方设有Y向导轨，所述Y向导轨上设有移动框，所述移动框通过Y向同步带沿着所述Y向导轨移动，所述移动框上设有X向导轨，所述X向导轨上设有移动清洗台，所述移动清洗台通过X向同步带沿着X向导轨移动，所述移动清洗台上还固定连接有滚筒刷；通过X向同步带和Y向同步带实现移动清洗台的全方位移动，并利用移动清洗台带动滚筒刷对台板面进行清洗，实现清洗的自动化，达到降低工作人员的工作压力、保证清洁质量、提高生产效率和降低生产环境受到的影响的目的。
主权项：
一种布片印花台板的自动清洗装置，包含有机体，所述机体上设有台板面，其特征在于，所述台板面的上方设有Y向导轨，所述Y向导轨上设有移动框，所述移动框通过Y向同步带沿着所述Y向导轨移动，所述移动框上设有X向导轨，所述X向导轨上设有移动清洗台，所述移动清洗台通过X向同步带沿着X向导轨移动，所述移动清洗台上还固定连接有滚筒刷。
摘要：
1.一种布片印花台板的自动清洗装置，包含有机体，所述机体上设有台板面，其特征在于，所述台板面的上方设有Y向导轨，所述Y向导轨上设有移动框，所述移动框通过Y向同步带沿着所述Y向导轨移动，所述移动框上设有X向导轨，所述X向导轨上设有移动清洗台，所述移动清洗台通过X向同步带沿着X向导轨移动，所述移动清洗台上还固定连接有滚筒刷。
2.根据权利要求1所述的布片印花台板的自动清洗装置，其特征在于，所述X向同步带和Y向同步带均由电机驱动，所述X向同步带和Y向同步带均配合有拖链。
3.根据权利要求2所述的布片印花台板的自动清洗装置，其特征在于，所述机体上设有推手和操作控制台，所述操作控制台与电机连接。
4.根据权利要求3所述的布片印花台板的自动清洗装置，其特征在于，所述滚筒刷通过桥臂梁固定在移动清洗台上，所述桥臂梁上固定连接在刷子挡板，所述刷子挡板罩在所述滚筒刷上方。
5.根据权利要求4所述的布片印花台板的自动清洗装置，其特征在于，所述桥臂梁上连接有驱动杆，所述驱动杆的顶端连接有连杆，所述连杆的另一端连接有无杆气缸，所述连杆的中部设有杠杆轴，所述连杆可沿着连杆与杠杆轴的交接处自转，所述杠杆轴和无杆气缸均固定在所述移动清洗台上，所述无杆气缸与操作控制台连接。
6.根据权利要求4所述的布片印花台板的自动清洗装置，其特征在于，所述桥臂梁连接有吸尘板，所述吸尘板上设有吸尘器接口，所述吸尘器接口与吸尘器联通，所述吸尘器与所述操作控制台连接。
7.根据权利要求4所述的布片印花台板的自动清洗装置，其特征在于，所述桥臂梁的下方还设有挡风条。
8.根据权利要求4所述的布片印花台板的自动清洗装置，其特征在于，所述滚筒刷由驱动电机进行驱动，所述驱动电机与所述操作控制台连接。
9.根据权利要求5所述的布片印花台板的自动清洗装置，其特征在于，所述移动清洗台上还是设有雾化喷嘴，所述雾化喷嘴与所述操作控制台连接，所述雾化喷嘴通过调压阀与外部水泵连接。
布片印花台板的自动清洗装置
技术领域
本发明涉及布片印花生产领域，具体涉及布片印花台板的自动清洗装置。
背景技术
目前困扰纺织印花生产一大难题是，企业的印花流水线在印花工作一段时间之后，因台板面上染料以及固定胶被压实而产生的板结现象，将会导致台板面面粘结固定胶，与布片掉落的纤维作用形成污渍，一方面污渍干扰台板面面的布片定位和印染，给布片的加工质量造成影响，另一方面严重耽误下料过程的工作效率，大大影响了企业的正常生产，给企业带来直接的经济损失，因此需要对台板面进行不定期的清洗，而现有技术中绝大多数采用的是人工作业，此举势必需要耗费大量的人工劳动力，且由于人为的作用会导致清洗不彻底，甚至损伤台板面面，同时由于人工作业的关系，导致整条流水线作业节拍需要配合人工作业的时间，这样便大大降低了印染流水线的生产效率，而且清洗后台板面面污渍无法回收，容易给工厂环境带来恶劣影响。
发明内容
为解决上述技术问题，本发明提出了布片印花台板的自动清洗装置，以达到降低工作人员的工作压力、保证清洁质量、提高生产效率和降低生产环境受到的影响的目的。
为达到上述目的，本发明的技术方案如下：
一种布片印花台板的自动清洗装置，包含有机体，所述机体上设有台板面，所述台板面的上方设有Y向导轨，所述Y向导轨上设有移动框，所述移动框通过Y向同步带沿着所述Y向导轨移动，所述移动框上设有X向导轨，所述X向导轨上设有移动清洗台，所述移动清洗台通过X向同步带沿着X向导轨移动，所述移动清洗台上还固定连接有滚筒刷。
本发明通过X向同步带和Y向同步带实现移动清洗台的全方位移动，并利用移动清洗台带动滚筒刷对台板面进行清洗，实现清洗的自动化，达到降低工作人员的工作压力、保证清洁质量、提高生产效率和降低生产环境受到的影响的目的。
作为优选的，所述X向同步带和Y向同步带均由电机驱动，所述X向同步带和Y向同步带均配合有拖链。通过电机驱动X向同步带转动，配合拖链实现X方向导轨移动，驱动Y向同步带转动，配合拖链实现Y方向导轨移动，实现了移动清洗台的便捷移动。
作为优选的，所述机体上设有推手和操作控制台，所述操作控制台与电机连接。利用操作控制台实现整个装置的自动化运行，提高了生产效率。
作为优选的，所述滚筒刷通过桥臂梁固定在移动清洗台上，所述桥臂梁上固定连接在刷子挡板，所述刷子挡板罩在所述滚筒刷上方。利用刷子挡板避免滚筒刷在清洗过程中产生的污渍随意溅射，保证了清洗质量，也避免污渍对设备造成污染。
作为优选的，所述桥臂梁上连接有驱动杆，所述驱动杆的顶端连接有连杆，所述连杆的另一端连接有无杆气缸，所述连杆的中部设有杠杆轴，所述连杆可沿着连杆与杠杆轴的交接处自转，所述杠杆轴和无杆气缸均固定在所述移动清洗台上，所述无杆气缸与操作控制台连接。利用无杆气缸、连杆使滚筒刷对台面产生不同的压力，使滚筒刷满足不同的台板面清洗的要求，保证了清洗的质量。
作为优选的，所述桥臂梁连接有吸尘板，所述吸尘板上设有吸尘器接口，所述吸尘器接口与吸尘器联通，所述吸尘器与所述操作控制台连接。利用吸尘器接口连接吸尘器，实现对废料的回收。
作为优选的，所述桥臂梁的下方还设有挡风条。利用挡风条提高了吸尘口的吸力。
作为优选的，所述滚筒刷由驱动电机进行驱动，所述驱动电机与所述操作控制台连接。
作为优选的，所述移动清洗台上还是设有雾化喷嘴，所述雾化喷嘴与所述操作控制台连接，所述雾化喷嘴通过调压阀与外部水泵连接。利用雾化喷嘴实现对台板面面进行打湿，也可对台板面面喷涂清洗液，提高了清洗效果。
本发明具有如下优点：
1.本发明通过X向同步带和Y向同步带实现移动清洗台的全方位移动，并利用移动清洗台带动滚筒刷对台板面进行清洗，实现清洗的自动化，达到降低工作人员的工作压力、保证清洁质量、提高生产效率和降低生产环境受到的影响的目的。
2.本发明通过电机驱动X向同步带转动，配合拖链实现X方向导轨移动，驱动Y向同步带转动，配合拖链实现Y方向导轨移动，实现了移动清洗台的便捷移动。
3.本发明利用操作控制台实现整个装置的自动化运行，提高了生产效率。
4.本发明利用刷子挡板避免滚筒刷在清洗过程中产生的污渍随意溅射，保证了清洗质量，也避免污渍对设备造成污染。
5.本发明利用无杆气缸、连杆使滚筒刷对台面产生不同的压力，使滚筒刷满足不同的台板面清洗的要求，保证了清洗的质量。
6.本发明利用吸尘器接口连接吸尘器，实现对废料的回收。
7.本发明利用挡风条提高了吸尘口的吸力。
8.本发明利用雾化喷嘴实现对台板面面进行打湿，也可对台板面面喷涂清洗液，提高了清洗效果。
附图说明
为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。

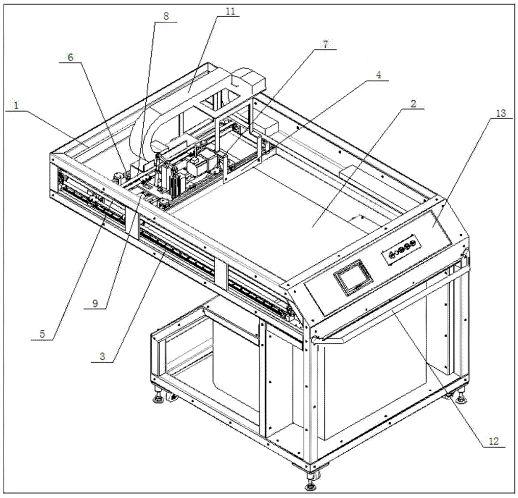

图1为本发明实施例公开的布片印花台板的自动清洗装置的立体示意图；

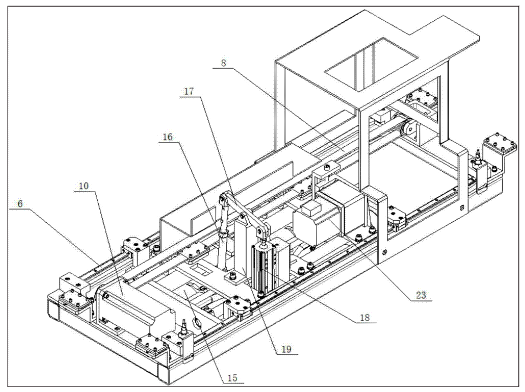

图2为本发明实施例公开的布片印花台板的自动清洗装置中移动清洗台的结构示意图；

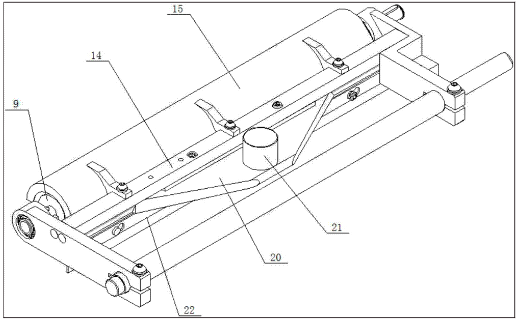

图3为本发明实施例公开的布片印花台板的自动清洗装置中滚筒刷的结构示意图；
图中数字和字母所表示的相应部件名称：
1.机体 2.台板面 3.Y向导轨 4.移动框 5.Y向同步带 6.X向导轨
7.移动清洗台 8.X向同步带 9.滚筒刷 10.电机驱动 11.拖链
12.推手 13.操作控制台14.桥臂梁 15.刷子挡板 16.驱动杆 17.连杆
18.无杆气缸 19.杠杆轴 20.吸尘板 21.吸尘器接口 22.挡风条
23.驱动电机。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述。
本发明提供了布片印花台板的自动清洗装置，其工作原理是通过X向同步带和Y向同步带实现移动清洗台全方位移动，并利用移动清洗台带动滚筒刷对台板面进行清洗，实现清洗的自动化，达到降低工作人员的工作压力、保证清洁质量、提高生产效率和降低生产环境受到的影响的目的。
下面结合实施例和具体实施方式对本发明作进一步详细的说明。
如图1-图3所示，一种布片印花台板的自动清洗装置，包含有机体1，所述机体上设有台板面2，所述台板面的上方设有Y向导轨3，所述Y向导轨上设有移动框4，所述移动框通过Y向同步带5沿着所述Y向导轨移动，所述移动框上设有X向导轨6，所述X向导轨上设有移动清洗台7，所述移动清洗台通过X向同步带8沿着X向导轨移动，所述移动清洗台上还固定连接有滚筒刷9。
本发明通过X向同步带和Y向同步带实现移动清洗台全方位移动，并利用移动清洗台带动滚筒刷对台板面进行清洗，实现清洗的自动化，达到降低工作人员的工作压力、保证清洁质量、提高生产效率和降低生产环境受到的影响的目的。
值得注意的是，所述X向同步带和Y向同步带均由电机驱动10，所述X向同步带和Y向同步带均配合有拖链11。通过电机驱动X向同步带转动，配合拖链实现X方向导轨移动，驱动Y向同步带转动，配合拖链实现Y方向导轨移动，实现了移动清洗台的便捷移动。
值得注意的是，所述机体上设有推手12和操作控制台13，所述操作控制台与电机连接。利用操作控制台实现整个装置的自动化运行，提高了生产效率。
值得注意的是，所述滚筒刷通过桥臂梁14固定在移动清洗台上，所述桥臂梁上固定连接在刷子挡板15，所述刷子挡板罩在所述滚筒刷上方。利用刷子挡板避免滚筒刷在清洗过程中产生的污渍随意溅射，保证了清洗质量，也避免污渍对设备造成污染。
值得注意的是，所述桥臂梁上连接有驱动杆16，所述驱动杆的顶端连接有连杆17，所述连杆的另一端连接有无杆气缸18，所述连杆的中部设有杠杆轴19，所述连杆可沿着连杆与杠杆轴的交接处自转，所述杠杆轴和无杆气缸均固定在所述移动清洗台上，所述无杆气缸与操作控制台连接。利用无杆气缸、连杆使滚筒刷对台面产生不同的压力，使滚筒刷满足不同的台板面清洗的要求，保证了清洗的质量。
值得注意的是，所述桥臂梁连接有吸尘板20，所述吸尘板上设有吸尘器接口21，所述吸尘器接口与吸尘器联通，所述吸尘器与所述操作控制台连接。利用吸尘器接口连接吸尘器，实现对废料的回收。
值得注意的是，所述桥臂梁的下方还设有挡风条22。利用挡风条提高了吸尘口的吸力。
值得注意的是，所述滚筒刷由驱动电机23进行驱动，所述驱动电机与所述操作控制台连接。
值得注意的是，所述移动清洗台上还是设有雾化喷嘴，所述雾化喷嘴与所述操作控制台连接，所述雾化喷嘴通过调压阀与外部水泵连接。利用雾化喷嘴实现对台板面面进行打湿，也可对台板面面喷涂清洗液，提高了清洗效果。
本发明的具体使用步骤如下：再如图1-图3所示，在实际使用过程中，移动清洗台2主要起固定其他部件，Y向固定块4固定在Y向同步带5上，操作控制台通过电机11驱动Y向同步带6转动，结合拖链12实现移动清洗台在Y方向上的移动，X向固定块7固定在X向同步带8上，通过电机11驱动Y向同步带9转动，结合拖链12实现移动清洗台在X方向上的移动，当移动清洗台移动到合适位置时，操作控制台14控制无杆气缸19顶起连杆18的一端，在杠杆原理下，是的驱动杆17下压，进而控制滚筒刷不断下压至台面，期间根据不同台面调节无杆气缸顶起的距离调节滚筒刷对台面的压力。此时利用驱动电机24驱动滚筒刷转动，实现对台面的自动清洗。在移动清洗过程中，雾化碰嘴(未画出)将水雾化后喷洒到台板面上，对台板面进行打湿，增加了清洗效果；并且吸尘器通过吸尘器接口22对废料进行回收。同时利用刷子挡板16避免滚筒刷在清洗过程中产生的污渍随意溅射，保证了清洗质量，也避免污渍对设备造成污染；利用挡风条提高了吸尘口的吸力。
通过以上的方式，本发明所提供的布片印花台板的自动清洗装置，通过X向同步带和Y向同步带实现移动清洗台全方位移动，并利用移动清洗台带动滚筒刷对台板面进行清洗，实现清洗的自动化，达到降低工作人员的工作压力、保证清洁质量、提高生产效率和降低生产环境受到的影响的目的。
以上所述的仅是本发明所公开的布片印花台板的自动清洗装置的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本发明创造构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。
