一种可固定压紧的新型钉鞋眼机
一种可固定压紧的新型钉鞋眼机
【申请公布号：CN107510181A；申请权利人：晋江市统一龙鞋业有限公司;发明设计人：丁思源;】
摘要：
本发明公开了一种可固定压紧的新型钉鞋眼机，包括底座，所述底座上第一机架，所述第一机架内设有腔体，所述第一机架的两端均竖直设有支架，两个所述支架上均开设有滑槽，所述支架固定连接在第一机架上，所述第一机架的上端固定连接有支撑板，所述支撑板上等距离设有多个定位槽，所述腔体内从左至右依次设有第一同步轮和第二同步轮，所述第一同步轮和第二同步轮共同套设有同步带，所述第一同步轮和第二同步轮均固定连接有螺纹杆，所述腔体内设有电机，位于左侧的所述螺纹杆的底端穿过第一同步轮与电机的驱动端连接。本发明结构稳定，抗震性能良好，便于移动，可对加工鞋料进行压紧固定，同时固定装置可调节，值得推广。
主权项：
一种可固定压紧的新型钉鞋眼机，包括底座（1），其特征在于，所述底座（1）上第一机架（2），所述第一机架（2）内设有腔体（3），所述第一机架（2）的两端均竖直设有支架（16），两个所述支架（16）上均开设有滑槽（15），所述支架（16）固定连接在第一机架（2）上，所述第一机架（2）的上端固定连接有支撑板（4），所述支撑板（4）上等距离设有多个定位槽（5），所述腔体（3）内从左至右依次设有第一同步轮（17）和第二同步轮（18），所述第一同步轮（17）和第二同步轮（18）共同套设有同步带（19），所述第一同步轮（17）和第二同步轮（18）均固定连接有螺纹杆（20），所述腔体（3）内设有电机（24），位于左侧的所述螺纹杆（20）的底端穿过第一同步轮（17）与电机（24）的驱动端连接，每个所述螺纹杆（20）均穿过第一机架（2）延伸至支架（16）内并螺纹连接有连接块（14），每个所述连接块（14）远离支架（16）的一端均固定连接有固定架（21），所述固定架（21）的底端固定连接有限位板（23），所述限位板（23）的两端均滑动连接有第一限位杆（22），两个所述第一限位杆（22）远离限位板（23）的一端共同固定连接有固定块（25），所述固定块（25）远离第一限位杆（22）的一端固定连接有多个卡针（26），所述限位板（23）与固定块（25）之间设有复位弹簧（27），两个所述固定架（21）远离支架（16）的一端共同连接有第二机架（12），所述第二机架（12）的下方平行设有压板（8），所述压板（8）的下端固定连接有打眼装置（6），所述打眼装置（6）内等距离设有多个鞋眼钉（7），所述第二机架（12）和压板（8）之间设有多组缓冲弹簧（9），所述压板（8）的上端对称设有两个第二限位杆（13），每个所述第二限位杆（13）远离压板（8）的一端均滑动连接在第二机架（12）上，所述第二机架（12）的中部固定连接有液压缸（11），所述液压缸（11）的活塞端连接有活塞杆（10），所述活塞杆（10）远离液压缸（11）的一端固定与压板（8）固定连接。
要求
1.一种可固定压紧的新型钉鞋眼机，包括底座（1），其特征在于，所述底座（1）上第一机架（2），所述第一机架（2）内设有腔体（3），所述第一机架（2）的两端均竖直设有支架（16），两个所述支架（16）上均开设有滑槽（15），所述支架（16）固定连接在第一机架（2）上，所述第一机架（2）的上端固定连接有支撑板（4），所述支撑板（4）上等距离设有多个定位槽（5），所述腔体（3）内从左至右依次设有第一同步轮（17）和第二同步轮（18），所述第一同步轮（17）和第二同步轮（18）共同套设有同步带（19），所述第一同步轮（17）和第二同步轮（18）均固定连接有螺纹杆（20），所述腔体（3）内设有电机（24），位于左侧的所述螺纹杆（20）的底端穿过第一同步轮（17）与电机（24）的驱动端连接，每个所述螺纹杆（20）均穿过第一机架（2）延伸至支架（16）内并螺纹连接有连接块（14），每个所述连接块（14）远离支架（16）的一端均固定连接有固定架（21），所述固定架（21）的底端固定连接有限位板（23），所述限位板（23）的两端均滑动连接有第一限位杆（22），两个所述第一限位杆（22）远离限位板（23）的一端共同固定连接有固定块（25），所述固定块（25）远离第一限位杆（22）的一端固定连接有多个卡针（26），所述限位板（23）与固定块（25）之间设有复位弹簧（27），两个所述固定架（21）远离支架（16）的一端共同连接有第二机架（12），所述第二机架（12）的下方平行设有压板（8），所述压板（8）的下端固定连接有打眼装置（6），所述打眼装置（6）内等距离设有多个鞋眼钉（7），所述第二机架（12）和压板（8）之间设有多组缓冲弹簧（9），所述压板（8）的上端对称设有两个第二限位杆（13），每个所述第二限位杆（13）远离压板（8）的一端均滑动连接在第二机架（12）上，所述第二机架（12）的中部固定连接有液压缸（11），所述液压缸（11）的活塞端连接有活塞杆（10），所述活塞杆（10）远离液压缸（11）的一端固定与压板（8）固定连接。
2.根据权利要求1所述的一种可固定压紧的新型钉鞋眼机，其特征在于，所述底座（1）的下端滑动连接有多组限位柱，每组所述限位柱的下端设有滚轮架，所述滚轮架与底座（1）之间设有多组弹簧减震器，每组所述滚轮架上均转动连接有滚动轮。
3.根据权利要求1所述的一种可固定压紧的新型钉鞋眼机，其特征在于，所述螺纹杆（20）的两端均通过深沟球轴承分别固定在第一机架（2）和支架（16）内。
4.根据权利要求1所述的一种可固定压紧的新型钉鞋眼机，其特征在于，所述连接块（14）上开设有螺纹孔，所述连接块（14）通过螺纹孔与螺纹杆（20）螺纹连接。
5.根据权利要求1所述的一种可固定压紧的新型钉鞋眼机，其特征在于，所述鞋眼钉（7）与定位槽（5）交错分布。
6.根据权利要求1所述的一种可固定压紧的新型钉鞋眼机，其特征在于，所述第一限位杆（22）和第二限位杆（13）均由杆体和限位块两部分一体成型制成。
一种可固定压紧的新型钉鞋眼机
技术领域
本发明涉及鞋子加工技术领域，尤其涉及一种可固定压紧的新型钉鞋眼机。
背景技术
中国制鞋业迅猛发展，目前我国鞋类产量约为113亿双，占世界总产量60%以上，鞋类出口约占全球鞋类贸易总额的1/4，我国已成为世界上最大的鞋类生产和出口国。与此同时，作为鞋业领头羊的鞋机行业也迅速发展起来。根据国家统计局统计，截至2010年底我国共有规模以上制鞋机械企业300余家，2010年行业实现销售收入43.38亿元，同比增长24.70%;行业实现利润总额2.37亿元。
制鞋机械工业是中国制鞋工业发展的坚强后盾，得益于中国制鞋业产品质量意识的提升，制鞋机械行业也水涨船高，取得了极大的进步。我国制鞋机械已基本覆盖制鞋工艺的各个环节，部分企业的设计、制造能力已达到了国际领先水平。国内鞋机产品不仅服务于大陆市场，还出口到世界各地。然而，现有的钉鞋眼机缺少一种可调节的固定压紧装置，可防止钉鞋眼过程中鞋料晃动。
发明内容
本发明的目的是为了解决现有技术中钉斜眼机缺少固定压紧装置的问题，而提出的一种可固定压紧的新型钉鞋眼机。
为了实现上述目的，本发明采用了如下技术方案：
一种可固定压紧的新型钉鞋眼机，包括底座，所述底座上第一机架，所述第一机架内设有腔体，所述第一机架的两端均竖直设有支架，两个所述支架上均开设有滑槽，所述支架固定连接在第一机架上，所述第一机架的上端固定连接有支撑板，所述支撑板上等距离设有多个定位槽，所述腔体内从左至右依次设有第一同步轮和第二同步轮，所述第一同步轮和第二同步轮共同套设有同步带，所述第一同步轮和第二同步轮均固定连接有螺纹杆，所述腔体内设有电机，位于左侧的所述螺纹杆的底端穿过第一同步轮与电机的驱动端连接，每个所述螺纹杆均穿过第一机架延伸至支架内并螺纹连接有连接块，每个所述连接块远离支架的一端均固定连接有固定架，所述固定架的底端固定连接有限位板，所述限位板的两端均滑动连接有第一限位杆，两个所述第一限位杆远离限位板的一端共同固定连接有固定块，所述固定块远离第一限位杆的一端固定连接有多个卡针，所述限位板与固定块之间设有复位弹簧，两个所述固定架远离支架的一端共同连接有第二机架，所述第二机架的下方平行设有压板，所述压板的下端固定连接有打眼装置，所述打眼装置内等距离设有多个鞋眼钉，所述第二机架和压板之间设有多组缓冲弹簧，所述压板的上端对称设有两个第二限位杆，每个所述第二限位杆远离压板的一端均滑动连接在第二机架上，所述第二机架的中部固定连接有液压缸，所述液压缸的活塞端连接有活塞杆，所述活塞杆远离液压缸的一端固定与压板固定连接。
优选地，所述底座的下端滑动连接有多组限位柱，每组所述限位柱的下端设有滚轮架，所述滚轮架与底座之间设有多组弹簧减震器，每组所述滚轮架上均转动连接有滚动轮。
优选地，所述螺纹杆的两端均通过深沟球轴承分别固定在第一机架和支架内。
优选地，所述连接块上开设有螺纹孔，所述连接块通过螺纹孔与螺纹杆螺纹连接。
优选地，所述鞋眼钉与定位槽交错分布。
优选地，所述第一限位杆和第二限位杆均由杆体和限位块两部分一体成型制成。
本发明中，具备固定压紧装置，可对待钉眼的鞋料进行固定，防止其在打眼过程中晃动造成钉眼精度的下降，将鞋料放置在支撑板上，打开电机，电机的驱动端带动左侧的螺纹杆转动，左侧的螺纹杆运动后带动第一同步轮转动，第一同步轮通过同步带带动第二同步轮转动，此时第一同步轮与第二同步轮同步转动并带动与之螺纹连接的连接块上下运动，连接块带动固定架和第二机架上下运动，待运动到合适的位置，固定架底端的固定块通过卡针对鞋料进行固定，复位弹簧起到缓冲复位的作用，鞋料固定后打开液压缸，液压缸的活塞端带动活塞杆运动，活塞杆带动与之固定连接在压板快速的向下运动，压板带动打眼装置进行打眼，鞋眼钉与定位槽交叉分布的间距即为鞋眼孔的直径，第一限位杆和第二限位杆的设置起到限定运动方位和防止过度运动保护作用。本发明结构稳定，抗震性能良好，便于移动，可对加工鞋料进行压紧固定，同时固定装置可调节，值得推广。
附图说明

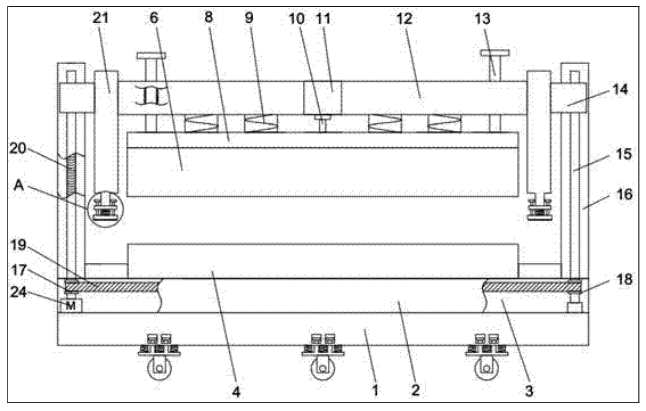

图1为本发明提出的一种可固定压紧的新型钉鞋眼机的结构示意图；

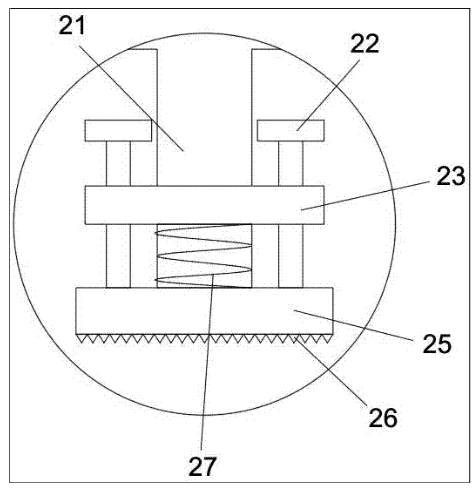

图2为本发明中提出的一种可固定压紧的新型钉鞋眼机的A部分放大结构示意图；

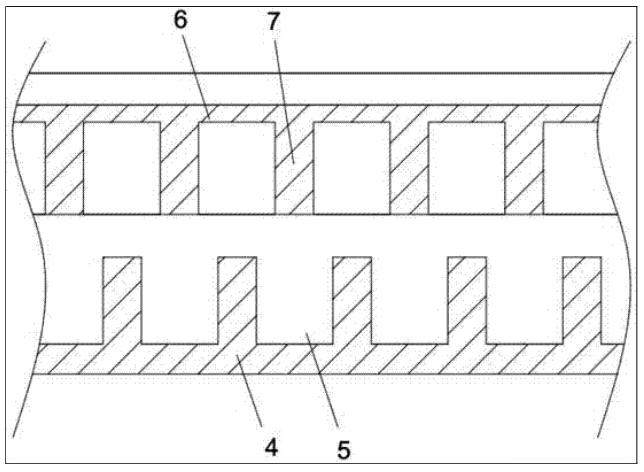

图3为本发明中提出的一种可固定压紧的新型钉鞋眼机的支撑板及打眼装置6内部结构示意图。
图中：1底座、2第一机架、3腔体、4支撑板、5定位槽、6打眼装置、7鞋眼钉、8压板、9缓冲弹簧、10活塞杆、11液压缸、12第二机架、13第二限位杆、14连接块、15滑槽、16支架、17第一同步轮、18第二同步轮、19同步带、20螺纹杆、21固定架、22第一限位杆、23限位板、24电机、25固定块、26卡针、27复位弹簧。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
参照图1-3，一种可固定压紧的新型钉鞋眼机，包括底座1，底座1上第一机架2，第一机架2内设有腔体3，第一机架2的两端均竖直设有支架16，两个支架16上均开设有滑槽15，支架16固定连接在第一机架2上，第一机架2的上端固定连接有支撑板4，支撑板4上等距离设有多个定位槽5，腔体3内从左至右依次设有第一同步轮17和第二同步轮18，第一同步轮17和第二同步轮18共同套设有同步带19，第一同步轮17和第二同步轮18均固定连接有螺纹杆20，腔体3内设有电机24，位于左侧的螺纹杆20的底端穿过第一同步轮17与电机24的驱动端连接，每个螺纹杆20均穿过第一机架2延伸至支架16内并螺纹连接有连接块14，每个连接块14远离支架16的一端均固定连接有固定架21，固定架21的底端固定连接有限位板23，限位板23的两端均滑动连接有第一限位杆22，两个第一限位杆22远离限位板23的一端共同固定连接有固定块25，固定块25远离第一限位杆22的一端固定连接有多个卡针26，限位板23与固定块25之间设有复位弹簧27，两个固定架21远离支架16的一端共同连接有第二机架12，第二机架12的下方平行设有压板8，压板8的下端固定连接有打眼装置6，打眼装置6内等距离设有多个鞋眼钉7，第二机架12和压板8之间设有多组缓冲弹簧9，压板8的上端对称设有两个第二限位杆13，每个第二限位杆13远离压板8的一端均滑动连接在第二机架12上，第二机架12的中部固定连接有液压缸11，液压缸11的活塞端连接有活塞杆10，活塞杆10远离液压缸11的一端固定与压板8固定连接。
本发明中，底座1的下端滑动连接有多组限位柱，每组限位柱的下端设有滚轮架，滚轮架与底座1之间设有多组弹簧减震器，每组滚轮架上均转动连接有滚动轮，此结构可实现钉鞋眼机的移动，方便转移，螺纹杆20的两端均通过深沟球轴承分别固定在第一机架2和支架16内，深沟球轴承的设置起到支撑和固定的作用，使螺纹杆20只能实现转动，连接块14上开设有螺纹孔，连接块14通过螺纹孔与螺纹杆20螺纹连接，使连接块14与螺纹杆20螺纹连接，从而实现上下运动，鞋眼钉7与定位槽5交错分布，鞋眼钉7与定位槽5交错分布即可实现打孔，第一限位杆22和第二限位杆13均由杆体和限位块两部分一体成型制成，杆体可上下滑动，限位块可防止过度运动，一体成型结构拥有更好的机械性能。
本发明可对待钉眼的鞋料进行固定，将鞋料放置在支撑板4上，打开电机24，电机24的驱动端带动左侧的螺纹杆20转动，左侧的螺纹杆20运动后带动第一同步轮17转动，第一同步轮17通过同步带19带动第二同步轮18转动，此时第一同步轮17与第二同步轮18同步转动并带动与之螺纹连接的连接块14上下运动，连接块14带动固定架21和第二机架12上下运动，待运动到合适的位置，固定架21底端的固定块25通过卡针对鞋料进行固定，复位弹簧27起到缓冲复位的作用，鞋料固定后打开液压缸11，液压缸11的活塞端带动活塞杆10运动，活塞杆10带动与之固定连接在压板8快速的向下运动，压板8带动打眼装置6进行打眼，鞋眼钉7与定位槽5交叉分布交叉分布即可实现打孔，第一限位杆22和第二限位杆13的设置起到限定运动方位和防止过度运动保护作用。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
