一种改进的砂轮修整装置
一种改进的砂轮修整装置
【申请公布号：CN107529478A；申请权利人：江苏东方砂轮有限公司;发明设计人： 曹杰; 吴良社;】
摘要：
本发明公开了一种改进的砂轮修整装置，包括底板、电机和控制箱，底板的顶端贯穿有旋转轴，旋转轴的中部贯穿有固定轴，固定轴的顶部卡合连接有压盖，旋转轴底部的外壁通过同步带与电机的输出端传动连接，底板的一端固定连接有控制箱，控制箱的一侧嵌接有第一调节块，第一调节块的中部贯穿设有第一调节杆。本发明设有的旋转轴可以将砂轮进行放置，压盖可以将砂轮进行固定，电机通过同步带与旋转轴连接，可以实现电动带动砂轮旋转，便于快速打磨；第一调节杆贯穿第一调节块与中心活动块传动连接的设计，可以通过推动传动轴，调节活动板水平方向的位移。
主权项：
一种改进的砂轮修整装置，包括底板(1)、电机(2)和控制箱(7)，其特征在于，所述底板(1)的顶端贯穿有旋转轴(4)，所述旋转轴(4)的中部贯穿有固定轴(14)，所述固定轴(14)的顶部卡合连接有压盖(5)，所述旋转轴(4)底部的外壁通过同步带(3)与电机(2)的输出端传动连接，所述底板(1)的一端固定连接有控制箱(7)，所述控制箱(7)的一侧嵌接有第一调节块(12)，所述第一调节块(12)的中部贯穿设有第一调节杆(10)，所述第一调节杆(10)的一端与中心活动块(16)一侧设有的轴承(19)传动连接，所述中心活动块(16)的另一侧对称设有两个传动轴(20)，两个所述传动轴(20)的一端与活动板(15)的一侧固定连接，所述活动板(15)的底部铰接有修整板(6)，所述控制箱(7)的底部嵌接有第二调节块(18)，所述第二调节块(18)的中部贯穿设有第二调节杆(17)，所述第二调节杆(17)的一端与中心活动块(16)底部设有的轴承(19)传动连接，所述中心活动块(16)的顶部固定设有传动杆(9)，所述控制箱(7)的顶部嵌接有第三调节块(8)，所述传动杆(9)与第三调节块(8)穿插连接。
要求：
1.一种改进的砂轮修整装置，包括底板(1)、电机(2)和控制箱(7)，其特征在于，所述底板(1)的顶端贯穿有旋转轴(4)，所述旋转轴(4)的中部贯穿有固定轴(14)，所述固定轴(14)的顶部卡合连接有压盖(5)，所述旋转轴(4)底部的外壁通过同步带(3)与电机(2)的输出端传动连接，所述底板(1)的一端固定连接有控制箱(7)，所述控制箱(7)的一侧嵌接有第一调节块(12)，所述第一调节块(12)的中部贯穿设有第一调节杆(10)，所述第一调节杆(10)的一端与中心活动块(16)一侧设有的轴承(19)传动连接，所述中心活动块(16)的另一侧对称设有两个传动轴(20)，两个所述传动轴(20)的一端与活动板(15)的一侧固定连接，所述活动板(15)的底部铰接有修整板(6)，所述控制箱(7)的底部嵌接有第二调节块(18)，所述第二调节块(18)的中部贯穿设有第二调节杆(17)，所述第二调节杆(17)的一端与中心活动块(16)底部设有的轴承(19)传动连接，所述中心活动块(16)的顶部固定设有传动杆(9)，所述控制箱(7)的顶部嵌接有第三调节块(8)，所述传动杆(9)与第三调节块(8)穿插连接。
2.根据权利要求1所述的砂轮修整装置，其特征在于，所述修整板(6)的顶部通过调节螺杆与活动板(15)的顶部活动连接。
3.根据权利要求1所述的砂轮修整装置，其特征在于，所述电机(2)上设有开关，所述电机(2)通过开关与电源电性连接。
4.根据权利要求1所述的砂轮修整装置，其特征在于，所述控制箱(7)与第一调节块(12)、第二调节块(18)、第三调节块(8)和传动轴(20)的连接处壳壁设有条形开槽(13)，且第一调节杆(10)与第一调节块(12)、第二调节杆(17)与第二调节块(18)和传动杆(9)与第三调节块(8)均通过螺纹连接。
5.根据权利要求1所述的砂轮修整装置，其特征在于，所述旋转轴(4)表面粘贴有防滑垫。
6.根据权利要求1所述的砂轮修整装置，其特征在于，所述第一调节杆(10)的一侧设有刻度尺(11)，所述刻度尺(11)的一端与第一调节块(12)一侧设有的卡条穿插连接。
7.根据权利要求1所述的砂轮修整装置，其特征在于，所述底板(1)底端的两侧对称设有L型支撑板(21)，其中一个所述L型支撑板(21)顶部的一端与电机(2)的底部固定连接。
一种改进的砂轮修整装置
技术领域
本发明涉及一种修整装置，具体为一种改进的砂轮修整装置。
背景技术
打磨物品时，经常会借助到砂轮，在长期的使用中，砂轮的表面会产生磨损，变得凹凸不平，不利于继续打磨，所以为了让砂轮更好、更均匀的对物品进行打磨，需要对破损的砂轮进行修整，传统的砂轮修整机是面向于大型的加工厂，结构复杂、价格较高，不适用于小型的商铺或者家居使用，因此我们对此做出改进，提出一种改进的砂轮修整装置。
发明内容
为解决现有技术存在的砂轮修整机结构复杂、造价较高的缺陷，本发明提供一种改进的砂轮修整装置。
为了解决上述技术问题，本发明提供了如下的技术方案：一种改进的砂轮修整装置，包括底板、电机和控制箱，所述底板的顶端贯穿有旋转轴，所述旋转轴的中部贯穿有固定轴，所述固定轴的顶部卡合连接有压盖，所述旋转轴底部的外壁通过同步带与电机的输出端传动连接，所述底板的一端固定连接有控制箱，所述控制箱的一侧嵌接有第一调节块，所述第一调节块的中部贯穿设有第一调节杆，所述第一调节杆的一端与中心活动块一侧设有的轴承传动连接，所述中心活动块的另一侧对称设有两个传动轴，两个所述传动轴的一端与活动板的一侧固定连接，所述活动板的底部铰接有修整板，所述控制箱的底部嵌接有第二调节块，所述第二调节块的中部贯穿设有第二调节杆，所述第二调节杆的一端与中心活动块底部设有的轴承传动连接，所述中心活动块的顶部固定设有传动杆，所述控制箱的顶部嵌接有第三调节块，所述传动杆与第三调节块穿插连接。
其中，所述修整板的顶部通过调节螺杆与活动板的顶部活动连接。
其中，所述电机上设有开关，所述电机通过开关与电源电性连接。
进一步，所述控制箱与第一调节块、第二调节块、第三调节块和传动轴的连接处壳壁设有条形开槽，且第一调节杆与第一调节块、第二调节杆与第二调节块和传动杆与第三调节块均通过螺纹连接。
其中，所述旋转轴表面粘贴有防滑垫。
其中，所述第一调节杆的一侧设有刻度尺，所述刻度尺的一端与第一调节块一侧设有的卡条穿插连接。
其中，所述底板底端的两侧对称设有L型支撑板，其中一个所述L型支撑板顶部的一端与电机的底部固定连接。
与现有技术相比，本发明具有如下有益效果：该种砂轮修整装置，设有的旋转轴可以将砂轮进行放置，压盖可以将砂轮进行固定，电机通过同步带与旋转轴连接，可以实现电动带动砂轮旋转，便于快速打磨；第一调节杆贯穿第一调节块与中心活动块传动连接的设计，可以通过推动传动轴，调节活动板水平方向的位移；设有的第二调节杆贯穿第二调节块与中心活动块传动连接的设计，可以通过推动传动杆，调节活动板竖直方向的位移，这样就实现了对不同规格的砂轮进行打磨，灵活性更强，设有的刻度尺，可以供操作者参照打修整的厚度，保证打修整效果。
附图说明

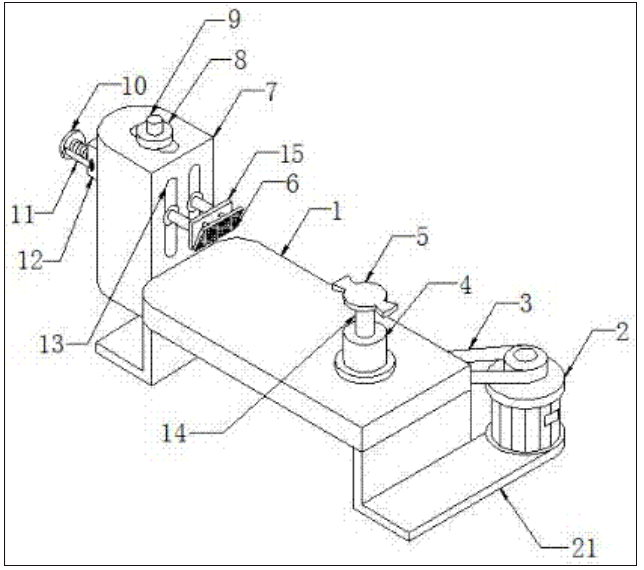

图1是本发明实施例一的结构示意图；

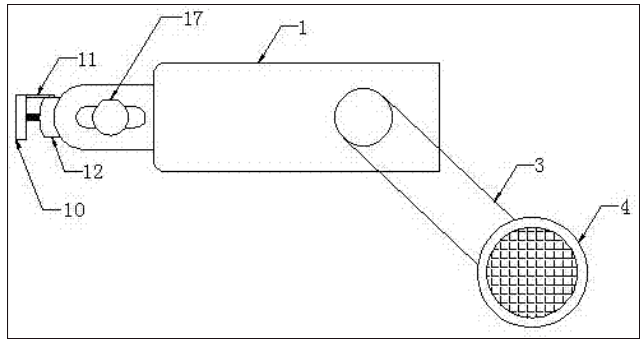

图2是本发明实施例一的俯视图；

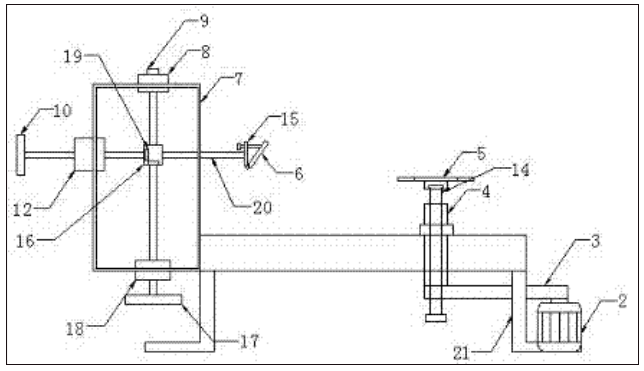

图3是本发明实施例一的侧视剖面图。
图中：1、底板；2、电机；3、同步带；4、旋转轴；5、压盖；6、修整板；7、控制箱；8、第三调节块；9、传动杆；10、第一调节杆；11、刻度尺；12、第一调节块；13、条形开槽；14、固定轴；15、活动板；16、中心活动块；17、第二调节杆；18、第二调节块；19、轴承；20、传动轴；21、L型支撑板。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
如图1-3所示，一种改进的砂轮修整装置，包括底板1、电机2和控制箱7，底板1的一端贯穿有旋转轴4，旋转轴4的中部贯穿有固定轴14，固定轴14的顶部卡合连接有压盖5，旋转轴4底部的外壁通过同步带3与电机2的输出端传动连接，底板1的一端固定连接有控制箱7，控制箱7的一侧嵌接有第一调节块12，第一调节块12的中部贯穿设有第一调节杆10，第一调节杆10的一端与中心活动块16一侧设有的轴承19传动连接，中心活动块16的另一侧对称设有两个传动轴20，两个传动轴20的一端与活动板15的一侧固定连接，活动板15的底部铰接有修整板6，控制箱7的底部嵌接有第二调节块18，第二调节块18的中部贯穿设有第二调节杆17，第二调节杆17的一端与中心活动块16底部设有的轴承19传动连接，中心活动块16的顶部固定设有传动杆9，控制箱7的顶部嵌接有第三调节块8，传动杆9与第三调节块8穿插连接。
其中，修整板6的顶部通过调节螺杆与活动板15的顶部活动连接，可以通过调节调节螺杆改变修整板6的倾斜角度，实现对砂轮不同部位进行修整。
所述电机2上设有开关，电机2通过开关与电源电性连接，便于启动电机2。
其中，控制箱7与第一调节块12、第二调节块18、第三调节块8和传动轴20的连接处壳壁设有条形开槽13，且第一调节杆10与第一调节块12、第二调节杆17与第二调节块18和传动杆9与第三调节块8均通过螺纹连接，条形开槽13可以允许调节块在内部活动，实现通过调节调节杆改变活动板15的位置。
所述旋转轴4表面粘贴有防滑垫，避免砂轮与旋转轴4连接不紧密易发生打滑。
其中，第一调节杆10的一侧设有刻度尺11，刻度尺11的一端与第一调节块12一侧设有的卡条穿插连接，便于操作者参照，精确控制修整的厚度。
其中，底板1底端的两侧对称设有L型支撑板21，其中一个L型支撑板21顶部的一端与电机2的底部固定连接，将电机2进行固定，同时便于修整装置的摆放。
本发明的工作原理为：操作者可以将卡合连接的压盖5打开，然后将砂轮中心的圆孔套在旋转轴4上，然后将压盖5压合在砂轮上，此时打开电机2上的开关，电机2的输出端通过同步带3带动砂轮转动，然后操作者可以旋转第一调节杆10从而调节修整板6水平方向的移动，可以通过旋转第二调节杆17从而调节修整板6竖直方向的移动，这样就可以对不同尺寸的砂轮进行打磨、修整，操作者也可以通过调节调节螺杆改变修整板6的倾斜角度，这样就可以对砂轮侧边不同部位进行打磨、修整，提高打磨效果；打磨过程中，操作者可以通过参照刻度尺11来控制打磨的厚度，精确控制打磨力度，保证砂轮修整效果。
以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
