一种光伏组件清洗设备
一种光伏组件清洗设备
【申请(专利)号：CN201711000048.2；申请权利人：维科诚（苏州）光伏科技有限公司; 发明设计人：范维涛; 张鑫; 苏杨杨; 龚小文; 胡晨晖; 王卫国;】
摘要：
本发明涉及一种光伏组件清洗设备，包括框架、行走单元和清洗单元，清洗单元包括安装在框架上的毛刷电机、毛刷轴、设置在毛刷轴上的毛刷，毛刷轴与毛刷电机相连接且由毛刷电机驱动转动；行走单元包括安装在框架上的行走电机、行走轴、安装在行走轴上且能够随着行走轴的转动而转动的第一同步轮、安装在毛刷轴上的第二同步轮、分别安装在第一同步轮和第二同步轮上的同步带，行走轴与行走电机相连接且由行走电机驱动转动。本发明结构简单，采用模块化设计，便于设备的快速组装，可以直接清洗到组件的边缘，保证将组件表面全部清洗干净，便于设备的现场安装，结构更为紧凑，设备宽度及重量近一步降低，提高了设备的适用性及外观。
主权项：
一种光伏组件清洗设备，包括框架、设置在所述的框架上的行走单元和清洗单元，其特征在于：所述的清洗单元包括安装在所述的框架上的毛刷电机（3）、安装在所述的框架的一侧上的毛刷轴（8）、设置在所述的毛刷轴（8）上的毛刷，所述的毛刷轴（8）与所述的毛刷电机（3）相连接且由所述的毛刷电机（3）驱动转动；所述的行走单元包括安装在所述的框架上的行走电机（4）、安装在所述的框架的另一侧上的行走轴（7）、安装在所述的行走轴（7）上且能够随着所述的行走轴（7）的转动而转动的第一同步轮（5a）、安装在所述的毛刷轴（8）上的第二同步轮（5b）、分别安装在所述的第一同步轮（5a）和所述的第二同步轮（5b）上的同步带（6），所述的行走轴（7）与所述的行走电机（4）相连接且由所述的行走电机（4）驱动转动。
要求：
1.一种光伏组件清洗设备，包括框架、设置在所述的框架上的行走单元和清洗单元，其特征在于：
所述的清洗单元包括安装在所述的框架上的毛刷电机（3）、安装在所述的框架的一侧上的毛刷轴（8）、设置在所述的毛刷轴（8）上的毛刷，所述的毛刷轴（8）与所述的毛刷电机（3）相连接且由所述的毛刷电机（3）驱动转动；
所述的行走单元包括安装在所述的框架上的行走电机（4）、安装在所述的框架的另一侧上的行走轴（7）、安装在所述的行走轴（7）上且能够随着所述的行走轴（7）的转动而转动的第一同步轮（5a）、安装在所述的毛刷轴（8）上的第二同步轮（5b）、分别安装在所述的第一同步轮（5a）和所述的第二同步轮（5b）上的同步带（6），所述的行走轴（7）与所述的行走电机（4）相连接且由所述的行走电机（4）驱动转动。
2.根据权利要求1所述的光伏组件清洗设备，其特征在于：所述的毛刷轴（8）和所述的第二同步轮（5b）同轴设置。
3.根据权利要求1或2所述的光伏组件清洗设备，其特征在于：所述的第二同步轮（5b）的转动与所述的毛刷轴（8）的转动互不干涉。
4.根据权利要求3所述的光伏组件清洗设备，其特征在于：所述的第二同步轮（5b）通过两个轴承与所述的毛刷轴（8）相连接。
5.根据权利要求1所述的光伏组件清洗设备，其特征在于：所述的行走单元还包括设置在所述的同步带（6）上的张紧轮（9）。
6.根据权利要求1所述的光伏组件清洗设备，其特征在于：所述的行走轴（7）和所述的第一同步轮（5a）同轴设置。
7.根据权利要求1所述的光伏组件清洗设备，其特征在于：所述的同步带（6）为加厚聚氨酯同步带。
8.根据权利要求1所述的光伏组件清洗设备，其特征在于：所述的框架包括罩壳（1）、安装在所述的罩壳（1）的内部的安装支架（2），所述的毛刷电机（3）、所述的毛刷轴（8）、所述的行走电机（4）、所述的行走轴（7）分别通过轴承安装在所述的安装支架（2）上。
9.根据权利要求8所述的光伏组件清洗设备，其特征在于：所述的罩壳（1）为C型铝合金折弯件。
10.根据权利要求8所述的光伏组件清洗设备，其特征在于：所述的罩壳（1）的表面具有塑料涂层。
一种光伏组件清洗设备
技术领域
本发明属于光伏电站领域，具体涉及一种光伏组件清洗设备。
背景技术
随着光伏产业的发展，全世界范围内的太阳能电站装机容量在不断的提升。太阳能电站以其清洁无污染，无需人值守等优势，越来越受到各国的重视。然而，由于太阳能能板都安装在屋顶，荒漠等地方，灰尘和污垢较多。灰尘和污垢积累在太阳能板上会遮挡阳光，造成太阳能板的发电效率下降，于是各种光伏组件清洗装置顺势而出，传统的行走机构多为焊接结构，制作工艺复杂，组装成本较高，不利于设备的批量生产。同时毛刷多放在设备中间部位，设备现场安装时需要另外安装换向位支架才能使设备清洗到组件方阵边缘，增加了现场的安装工作量。
发明内容
本发明要解决的技术问题是提供一种结构紧凑、可实现快速安装且无需另外安装换向位支架就能够对组件方阵边缘进行清洗的光伏组件清洗设备。
为了解决上述技术问题，本发明采用的技术方案是：
一种光伏组件清洗设备，包括框架、设置在所述的框架上的行走单元和清洗单元，
所述的清洗单元包括安装在所述的框架上的毛刷电机、安装在所述的框架的一侧上的毛刷轴、设置在所述的毛刷轴上的毛刷，所述的毛刷轴与所述的毛刷电机相连接且由所述的毛刷电机驱动转动；
所述的行走单元包括安装在所述的框架上的行走电机、安装在所述的框架的另一侧上的行走轴、安装在所述的行走轴上且能够随着所述的行走轴的转动而转动的第一同步轮、安装在所述的毛刷轴上的第二同步轮、分别安装在所述的第一同步轮和所述的第二同步轮上的同步带，所述的行走轴与所述的行走电机相连接且由所述的行走电机驱动转动。
优选地，所述的毛刷轴和所述的第二同步轮同轴设置。
优选地，所述的第二同步轮的转动与所述的毛刷轴的转动互不干涉。
根据一个具体实施方式，所述的第二同步轮通过两个轴承与所述的毛刷轴相连接。
优选地，所述的行走单元还包括设置在所述的同步带上的张紧轮。
优选地，所述的行走轴和所述的第一同步轮同轴设置。
优选地，所述的同步带为加厚聚氨酯同步带。
优选地，所述的框架包括罩壳、安装在所述的罩壳的内部的安装支架，所述的毛刷电机、所述的毛刷轴、所述的行走电机、所述的行走轴分别通过轴承安装在所述的安装支架上。
进一步优选地，所述的罩壳为C型铝合金折弯件。
进一步优选地，所述的罩壳的表面具有塑料涂层。
本发明的范围，并不限于上述技术特征的特定组合而成的技术方案，同时也应涵盖由上述技术特征或其等同特征进行任意组合而形成的其它技术方案。例如上述特征与本申请中公开的（但不限于）具有类似功能的技术特征进行互相替换而形成的技术方案等。
由于上述技术方案运用，本发明与现有技术相比具有下列优点：本发明结构简单，采用模块化设计，便于设备的快速组装，毛刷轴安装在设备的一边，不需要另外安装换车位支架就可以直接清洗到组件的边缘，保证将组件表面全部清洗干净，便于设备的现场安装。同时将同步轮安装在毛刷轴上，与毛刷轴共用一个轴，使设备结构更为紧凑，设备宽度及重量近一步降低，提高了设备的适用性及外观。
附图说明
附图1为本发明的俯视图；
附图2为本发明的局部放大图。
具体实施方式
如各附图所示，本发明涉及一种光伏组件清洗设备，包括框架、设置在框架上的行走单元和清洗单元。
框架包括罩壳1、安装在罩壳1的内部的安装支架2。罩壳1为C型铝合金折弯件且表面具有塑料涂层，该塑料涂层可通过喷塑形成。
清洗单元包括安装在框架的安装支架2上的毛刷电机3、安装在框架的安装支架2的一侧上的毛刷轴8、设置在毛刷轴8上的毛刷，毛刷轴8与毛刷电机3相连接且由毛刷电机3驱动转动。
行走单元包括安装在框架的安装支架2上的行走电机4、安装在框架的安装支架2的另一侧上的行走轴7、安装在行走轴7上且能够随着行走轴7的转动而转动的第一同步轮5a、安装在毛刷轴8上的第二同步轮5b、分别安装在第一同步轮5a和第二同步轮5b上的同步带6、设置在同步带6上的张紧轮9，行走轴7与行走电机4相连接且由行走电机4驱动转动。
毛刷轴8和第二同步轮5b同轴设置，行走轴7和第一同步轮5a同轴设置。第二同步轮5b的转动与毛刷轴8的转动互不干涉，本实施例通过如下方式实现两者的互不干涉：第二同步轮5b通过两个轴承与毛刷轴8相连接。本发明通过第二同步轮5b和毛刷轴8共用一根轴，使得设备结构更加紧凑，设备宽度及重量进一步降低，从而提高了设备的适用性及外观。
同步带6为加厚聚氨酯同步带，同步带6既作为传动部件，又作为整个设备的行走部件。
如上所述，我们完全按照本发明的宗旨进行了说明，但本发明并非局限于上述实施例和实施方法。相关技术领域的从业者可在本发明的技术思想许可的范围内进行不同的变化及实施。
【申请(专利)号：CN201711000048.2；申请权利人：维科诚（苏州）光伏科技有限公司; 发明设计人：范维涛; 张鑫; 苏杨杨; 龚小文; 胡晨晖; 王卫国;】
摘要：
本发明涉及一种光伏组件清洗设备，包括框架、行走单元和清洗单元，清洗单元包括安装在框架上的毛刷电机、毛刷轴、设置在毛刷轴上的毛刷，毛刷轴与毛刷电机相连接且由毛刷电机驱动转动；行走单元包括安装在框架上的行走电机、行走轴、安装在行走轴上且能够随着行走轴的转动而转动的第一同步轮、安装在毛刷轴上的第二同步轮、分别安装在第一同步轮和第二同步轮上的同步带，行走轴与行走电机相连接且由行走电机驱动转动。本发明结构简单，采用模块化设计，便于设备的快速组装，可以直接清洗到组件的边缘，保证将组件表面全部清洗干净，便于设备的现场安装，结构更为紧凑，设备宽度及重量近一步降低，提高了设备的适用性及外观。
主权项：
一种光伏组件清洗设备，包括框架、设置在所述的框架上的行走单元和清洗单元，其特征在于：所述的清洗单元包括安装在所述的框架上的毛刷电机（3）、安装在所述的框架的一侧上的毛刷轴（8）、设置在所述的毛刷轴（8）上的毛刷，所述的毛刷轴（8）与所述的毛刷电机（3）相连接且由所述的毛刷电机（3）驱动转动；所述的行走单元包括安装在所述的框架上的行走电机（4）、安装在所述的框架的另一侧上的行走轴（7）、安装在所述的行走轴（7）上且能够随着所述的行走轴（7）的转动而转动的第一同步轮（5a）、安装在所述的毛刷轴（8）上的第二同步轮（5b）、分别安装在所述的第一同步轮（5a）和所述的第二同步轮（5b）上的同步带（6），所述的行走轴（7）与所述的行走电机（4）相连接且由所述的行走电机（4）驱动转动。
要求：
1.一种光伏组件清洗设备，包括框架、设置在所述的框架上的行走单元和清洗单元，其特征在于：
所述的清洗单元包括安装在所述的框架上的毛刷电机（3）、安装在所述的框架的一侧上的毛刷轴（8）、设置在所述的毛刷轴（8）上的毛刷，所述的毛刷轴（8）与所述的毛刷电机（3）相连接且由所述的毛刷电机（3）驱动转动；
所述的行走单元包括安装在所述的框架上的行走电机（4）、安装在所述的框架的另一侧上的行走轴（7）、安装在所述的行走轴（7）上且能够随着所述的行走轴（7）的转动而转动的第一同步轮（5a）、安装在所述的毛刷轴（8）上的第二同步轮（5b）、分别安装在所述的第一同步轮（5a）和所述的第二同步轮（5b）上的同步带（6），所述的行走轴（7）与所述的行走电机（4）相连接且由所述的行走电机（4）驱动转动。
2.根据权利要求1所述的光伏组件清洗设备，其特征在于：所述的毛刷轴（8）和所述的第二同步轮（5b）同轴设置。
3.根据权利要求1或2所述的光伏组件清洗设备，其特征在于：所述的第二同步轮（5b）的转动与所述的毛刷轴（8）的转动互不干涉。
4.根据权利要求3所述的光伏组件清洗设备，其特征在于：所述的第二同步轮（5b）通过两个轴承与所述的毛刷轴（8）相连接。
5.根据权利要求1所述的光伏组件清洗设备，其特征在于：所述的行走单元还包括设置在所述的同步带（6）上的张紧轮（9）。
6.根据权利要求1所述的光伏组件清洗设备，其特征在于：所述的行走轴（7）和所述的第一同步轮（5a）同轴设置。
7.根据权利要求1所述的光伏组件清洗设备，其特征在于：所述的同步带（6）为加厚聚氨酯同步带。
8.根据权利要求1所述的光伏组件清洗设备，其特征在于：所述的框架包括罩壳（1）、安装在所述的罩壳（1）的内部的安装支架（2），所述的毛刷电机（3）、所述的毛刷轴（8）、所述的行走电机（4）、所述的行走轴（7）分别通过轴承安装在所述的安装支架（2）上。
9.根据权利要求8所述的光伏组件清洗设备，其特征在于：所述的罩壳（1）为C型铝合金折弯件。
10.根据权利要求8所述的光伏组件清洗设备，其特征在于：所述的罩壳（1）的表面具有塑料涂层。
一种光伏组件清洗设备
技术领域
本发明属于光伏电站领域，具体涉及一种光伏组件清洗设备。
背景技术
随着光伏产业的发展，全世界范围内的太阳能电站装机容量在不断的提升。太阳能电站以其清洁无污染，无需人值守等优势，越来越受到各国的重视。然而，由于太阳能能板都安装在屋顶，荒漠等地方，灰尘和污垢较多。灰尘和污垢积累在太阳能板上会遮挡阳光，造成太阳能板的发电效率下降，于是各种光伏组件清洗装置顺势而出，传统的行走机构多为焊接结构，制作工艺复杂，组装成本较高，不利于设备的批量生产。同时毛刷多放在设备中间部位，设备现场安装时需要另外安装换向位支架才能使设备清洗到组件方阵边缘，增加了现场的安装工作量。
发明内容
本发明要解决的技术问题是提供一种结构紧凑、可实现快速安装且无需另外安装换向位支架就能够对组件方阵边缘进行清洗的光伏组件清洗设备。
为了解决上述技术问题，本发明采用的技术方案是：
一种光伏组件清洗设备，包括框架、设置在所述的框架上的行走单元和清洗单元，
所述的清洗单元包括安装在所述的框架上的毛刷电机、安装在所述的框架的一侧上的毛刷轴、设置在所述的毛刷轴上的毛刷，所述的毛刷轴与所述的毛刷电机相连接且由所述的毛刷电机驱动转动；
所述的行走单元包括安装在所述的框架上的行走电机、安装在所述的框架的另一侧上的行走轴、安装在所述的行走轴上且能够随着所述的行走轴的转动而转动的第一同步轮、安装在所述的毛刷轴上的第二同步轮、分别安装在所述的第一同步轮和所述的第二同步轮上的同步带，所述的行走轴与所述的行走电机相连接且由所述的行走电机驱动转动。
优选地，所述的毛刷轴和所述的第二同步轮同轴设置。
优选地，所述的第二同步轮的转动与所述的毛刷轴的转动互不干涉。
根据一个具体实施方式，所述的第二同步轮通过两个轴承与所述的毛刷轴相连接。
优选地，所述的行走单元还包括设置在所述的同步带上的张紧轮。
优选地，所述的行走轴和所述的第一同步轮同轴设置。
优选地，所述的同步带为加厚聚氨酯同步带。
优选地，所述的框架包括罩壳、安装在所述的罩壳的内部的安装支架，所述的毛刷电机、所述的毛刷轴、所述的行走电机、所述的行走轴分别通过轴承安装在所述的安装支架上。
进一步优选地，所述的罩壳为C型铝合金折弯件。
进一步优选地，所述的罩壳的表面具有塑料涂层。
本发明的范围，并不限于上述技术特征的特定组合而成的技术方案，同时也应涵盖由上述技术特征或其等同特征进行任意组合而形成的其它技术方案。例如上述特征与本申请中公开的（但不限于）具有类似功能的技术特征进行互相替换而形成的技术方案等。
由于上述技术方案运用，本发明与现有技术相比具有下列优点：本发明结构简单，采用模块化设计，便于设备的快速组装，毛刷轴安装在设备的一边，不需要另外安装换车位支架就可以直接清洗到组件的边缘，保证将组件表面全部清洗干净，便于设备的现场安装。同时将同步轮安装在毛刷轴上，与毛刷轴共用一个轴，使设备结构更为紧凑，设备宽度及重量近一步降低，提高了设备的适用性及外观。
附图说明

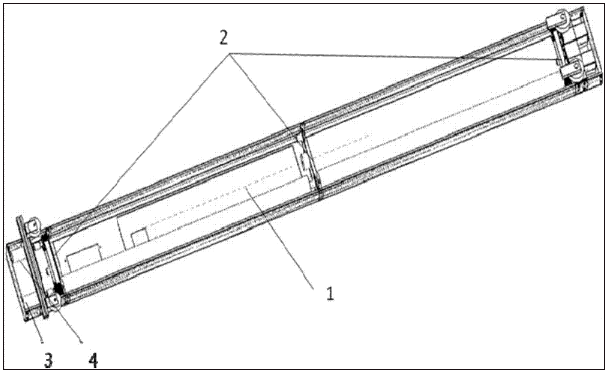

附图1为本发明的俯视图；

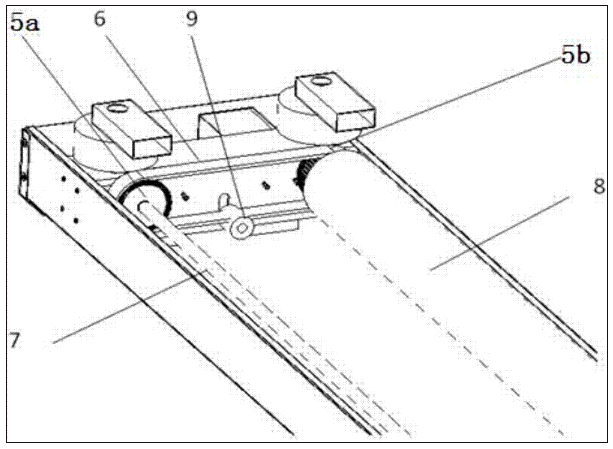

附图2为本发明的局部放大图。
