【申请公布号：CN107633618A；申请权利人：苏州麦垛信息科技有限公司;发明设计人：黄海雷;】
摘要：
本发明涉及一种旋转式圆形智能快递柜。该快递柜包含柜体，圆形转盘，驱动装置，检测装置。柜体包含圆弧形柜门，圆弧形柜门处防水挡条，支撑柜体的骨架。圆形转盘包括多层层板，每层层板之间有不等数量的隔板分割成大小相等的格口。驱动装置包含驱动电机，减速机，同步带轮，同步带，顶部支撑轴承，扭力限制器。转盘底部安装有回转支撑轴承。检测装置包含安全检测开关和位置控制开关。另外还包含控制圆盘转动和柜门开启的控制系统。本发明解决了传统长条形快递柜占用空间大，单台格口数量少，柜锁数量多，检修麻烦的缺点。整套结构具有控制简单，运行稳定，占用空间小的优点。
主权项：
一种圆形旋转智能快递柜，包含柜体（3），圆形转盘（4），驱动装置，检测装置，其特征在于：所述柜体（3）包含圆弧形柜门（2），所述柜门（2）处设防水挡条（14）；所述圆形转盘（4）包括多层层板，每层层板之间有不等数量的隔板分割成大小相等的格口，所述转盘（4）底部安装有回转支撑轴承（5），所述转盘（4）中心贯穿旋转轴（11）；所述驱动装置装于柜体（3）顶部，包含驱动电机（7），减速机（8），同步带轮（9），同步带（1），顶部支撑轴承（10），扭力限制器（6），所述驱动电机（7）通过减速机（8）带动扭力限制器（6）上的同步带轮（9），通过同步带（1）连接转盘中心轴上的同步带轮（9），带动转盘旋转；所述检测装置包含安全检测开关（12）和位置控制开关（13）；还包含控制圆盘转动和柜门开启的控制系统。
要求：
1.一种圆形旋转智能快递柜，包含柜体（3），圆形转盘（4），驱动装置，检测装置，其特征在于：所述柜体（3）包含圆弧形柜门（2），所述柜门（2）处设防水挡条（14）；所述圆形转盘（4）包括多层层板，每层层板之间有不等数量的隔板分割成大小相等的格口，所述转盘（4）底部安装有回转支撑轴承（5），所述转盘（4）中心贯穿旋转轴（11）；所述驱动装置装于柜体（3）顶部，包含驱动电机（7），减速机（8），同步带轮（9），同步带（1），顶部支撑轴承（10），扭力限制器（6），所述驱动电机（7）通过减速机（8）带动扭力限制器（6）上的同步带轮（9），通过同步带（1）连接转盘中心轴上的同步带轮（9），带动转盘旋转；所述检测装置包含安全检测开关（12）和位置控制开关（13）；还包含控制圆盘转动和柜门开启的控制系统。
2.根据权利要求1所述的旋转式圆形智能快递柜，其特征在于：所述柜体（3）两侧开有柜门（2），所述柜门（2）为一列取货门和一列存货门或者为单列存取货门一体；所述柜门（2）内部开孔依据对应格口大小；所述柜门（2）处安装电控锁（15），位置检测开关（13），安全检测开关（12），扫描器（16）；转盘转动位置可以通过所述位置检测开关（13）读入到控制系统中，所述安全检测开关（12）可以防止柜门开启后误动作，所述扫描器（16）可以读取快递单号或其他条码内容。
3.根据权利要求1所述的旋转式圆形智能快递柜,其特征在于：所述减速机（8）为蜗轮蜗杆减速机或者电机为带刹车的电机。
4.根据权利要求1-3所述的旋转式圆形智能快递柜，其特征在于：所述的安全检测开关（12）安装在每列柜门的顶部和底部，形成对射。
5.根据权利要求1-3所述的旋转式圆形智能快递柜，其特征在于：所述控制系统存在存取货物操作面板。
旋转式圆形智能快递柜
技术领域
本发明涉及一种旋转式圆形智能快递柜。
背景技术
传统的长条形快递柜存在占用空间大，单台格口数量少，柜锁数量多，检修麻烦的缺点。
发明内容
本发明涉及一种旋转式圆形智能快递柜。已解决占用空间大，存货效率低，单台格口数量少，柜锁数量多，检修麻烦的缺点。在很小的占用面积，实现高效的存取货物量。
为了实现上述目的，本发明采取的技术方案有：
一种圆形旋转智能快递柜，包含柜体，圆形转盘，驱动装置，检测装置，所述柜体包含圆弧形柜门，所述柜门处设防水挡条；所述圆形转盘包括多层层板，每层层板之间有不等数量的隔板分割成大小相等的格口，所述转盘底部安装有回转支撑轴承，所述转盘中心贯穿旋转轴；所述驱动装置装于柜体顶部，包含驱动电机，减速机，同步带轮，同步带，顶部支撑轴承，扭力限制器，所述驱动电机通过减速机带动扭力限制器上的同步带轮，通过同步带连接转盘中心轴上的同步带轮，带动转盘旋转；所述检测装置包含安全检测开关和位置控制开关；还包含控制圆盘转动和柜门开启的控制系统。
所述柜体两侧开有两列柜门，为一列取货门和一列存货门或者单列存取货门一体；所述柜门内部开孔依据对应格口大小；所述柜门处安装电控锁，位置检测开关，安全检测开关，扫描器；转盘转动位置可以通过所述位置检测开关读入到控制系统中，所述安全检测开关可以防止柜门开启后误动作，所述扫描器可以读取快递单号或其他条码内容。
所述减速机为蜗轮蜗杆减速机或者电机为带刹车的电机。
所述的安全检测开关安装在每列柜门的顶部和底部，形成对射。
所述控制系统存在存取货物操作面板。
本发明有益效果：本发明所提供旋转式圆形智能快递柜，大大减小了占用空间，能在多种场合使用，基本不受场地空间形状限制。由于采用了旋转式取货方式，出货口每层只需要一个门，减少了门和门锁的数量，降低了故障点。并且采用圆形转盘式格口，增加了放置货物的空间利用率，相比传统的长条形快递柜，在相同空间，相同层数旋转式圆形智能快递柜放置货物的数量更多。并且该种快递柜采用直接扫描快递单号，大大提高存取货物的效率和准确率，降低人工操作带来的失误。
附图说明

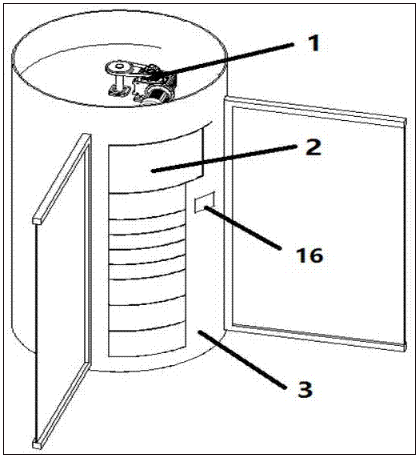

图1为本发明的外形结构示意图；

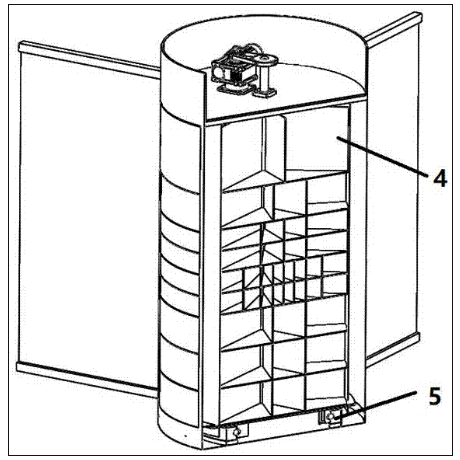

图2为本发明的格口结构示意图；

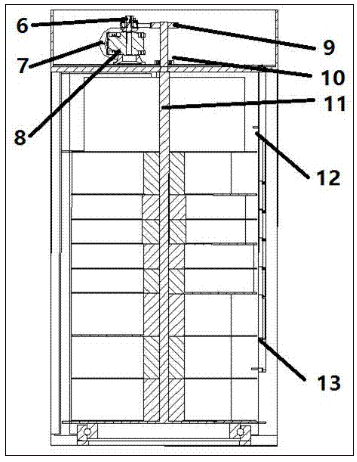

图3为本发明的驱动结构示意图；

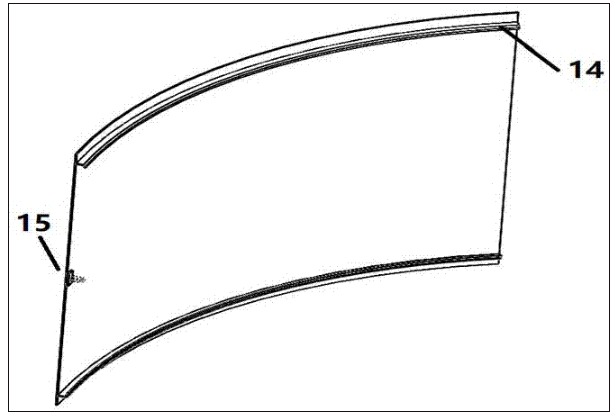

图4为本发明的柜门结构示意图。
图中标号含义：1-同步带；2-柜门；3-柜体；4-转盘；5-回转支撑轴承；6-扭力限制器；7-电机；8-减速机；9-同步带轮；10-上部支撑轴承；11-旋转轴；12-安全检测开关；13-位置检测开关；14-防水挡条；15-电控锁；16-扫描器。
具体实施方式
客户通过柜体3上的扫描器扫描快递单号，或者通过操作面板手动收入快递单号，通过操作面板或者扫描器发出信号给电机7，电机转动带动旋转轴11，从而带动转盘4转动，将指定的格口转到对应柜门2处，通过位置检测开关13发出信号给电机7，电机停止，柜门2处电控锁打开，客户取货或者存货。完毕后关闭柜门2。完成一次存货或者取货流程。当柜门2打开后，客户手深入柜体3内取货，触发安全检测开关12，将信号发送电机，避免转盘4误动。如当客户存取货时断电，由于安装蜗轮蜗杆减速机8，存在自锁功能，客户无法在断电状态下手动转动转盘4，无法获取其他格口货物。在断电状态下，当其他客户需要取走内部其他快递时，可由维护人员打开顶盖，调节扭力限制器6，可以脱离减速机8控制，从而手工转动转盘4取货。
