一种脱硫剂浆液过滤用网带过滤机
一种脱硫剂浆液过滤用网带过滤机
【申请公布号：CN107648915A；申请权利人：浙江威明环境科技有限公司;发明设计人：夏纯洁;】
摘要：
本发明涉及浆液过滤技术领域，公开了一种脱硫剂浆液过滤用网带过滤机，包括输送带支架，输送带支架的一端设有主动轴，输送带支架的另一端设有从动轴，主动轴的两端均设有主动链轮，从动轴的两端均设有从动链轮，主动链轮与从动链轮之间一一对应设有链条，链条之间设有网带，输送带支架的侧面设有与主动轴连接的电机，输送带支架的在其靠近主动轴的一端设有滚动刷，滚动刷的两端通过转轴与输送带支架之间转动连接，滚动刷的表面与下侧的网带表面接触，滚动刷一端的转轴上设有从动轮，主动轴的一端设有主动轮，主动轮与从动轮之间通过同步带连接。本发明具有能自动清理残渣、长时间持续保持高效过滤能力、极大的降低人工劳动强度的有益效果。
主权项：
一种脱硫剂浆液过滤用网带过滤机，包括输送带支架，输送带支架的一端设有主动轴，输送带支架的另一端设有从动轴，其特征是，所述主动轴的两端均设有主动链轮，所述从动轴的两端均设有从动链轮，主动链轮与从动链轮之间一一对应设有链条，链条之间设有网带，所述输送带支架的侧面设有与主动轴连接的电机，所述输送带支架的在其靠近主动轴的一端设有滚动刷，所述滚动刷的两端通过转轴与输送带支架之间转动连接，滚动刷的表面与下侧的网带表面接触，所述滚动刷一端的转轴上设有从动轮，所述主动轴的一端设有主动轮，所述主动轮与从动轮之间通过同步带连接。
要求：
1.一种脱硫剂浆液过滤用网带过滤机，包括输送带支架，输送带支架的一端设有主动轴，输送带支架的另一端设有从动轴，其特征是，所述主动轴的两端均设有主动链轮，所述从动轴的两端均设有从动链轮，主动链轮与从动链轮之间一一对应设有链条，链条之间设有网带，所述输送带支架的侧面设有与主动轴连接的电机，所述输送带支架的在其靠近主动轴的一端设有滚动刷，所述滚动刷的两端通过转轴与输送带支架之间转动连接，滚动刷的表面与下侧的网带表面接触，所述滚动刷一端的转轴上设有从动轮，所述主动轴的一端设有主动轮，所述主动轮与从动轮之间通过同步带连接。
2.根据权利要求1所述的一种脱硫剂浆液过滤用网带过滤机，其特征是，所述输送带支架上位于上侧的网带下方设有沿网带行进方向分布的支撑条，所述支撑条的两侧均设有倾斜的导流板，两块导流杆呈人字形分布，两块导流板的下端分别从输送带支架的两侧伸出输送带支架外。
3.根据权利要求1所述的一种脱硫剂浆液过滤用网带过滤机，其特征是，所述输送带支架的顶面位于网带的两侧均设有挡板，所述的挡板通过连接座与输送带支架连接。
4.根据权利要求1或2或3所述的一种脱硫剂浆液过滤用网带过滤机，其特征是，所述输送带支架的内侧位于链条的下方设有若干链条支撑件，所述的链条支撑件呈L形。
5.根据权利要求2所述的一种脱硫剂浆液过滤用网带过滤机，其特征是，所述输送带支架上位于网带之间的部位设有布水管，所述的布水管位于导流板的一端，所述布水管的侧面设有若干喷嘴，所述的喷嘴朝向下侧的网带，所述布水管的一端连接有进水软管。
6.根据权利要求1所述的一种脱硫剂浆液过滤用网带过滤机，其特征是，所述的滚动刷包括刷体和刷毛，所述刷体内设有气腔，滚动刷另一端的转轴内设有与气腔连通的进气孔，进气孔的外端连接有旋转接头，旋转接头的外端连接有气管，所述刷体的表面均匀设有若干与气腔连通的排气通孔。
一种脱硫剂浆液过滤用网带过滤机
技术领域
本发明涉及浆液过滤设备技术领域，尤其涉及一种脱硫剂浆液过滤用网带过滤机。
背景技术
目前通常采用电石渣、白泥制备脱硫剂浆液，电石渣、白泥与水混合后形成固液混合物，然后从固液混合物中分离出浆液，此过程需要用到过滤装置，应用在烟气治理领域的电石渣、白泥制浆系统的过滤方式主要有滚筒筛、振动筛、砂水分离器、螺旋提升机、过滤箱等，所使用的物料添加方式主要有人工冲渣、配料斗加皮带输送机、直接加料等。然而过滤箱、滚筒筛都无法连续过滤，需要人工定期清理杂质，工作量大；振动筛易损坏，过滤效率较低，在带水环境下工作易腐蚀；砂水分离器及螺旋提升机属被动过滤方式，在提升硬度较大的杂质时衬里极易磨损，数月后即需更换衬里，对杂质的提升效果逐渐下降，且大量杂质仍然残留在罐内，需定期进行人工清理。
发明内容
本发明为了解决现有技术中的过滤装置无法连续长时间作业、需要人工定期清理、清理工作量大的问题，提供了一种脱硫剂浆液过滤用网带过滤机，该过滤机能自动清理残渣，能长时间持续保持高效的过滤能力，极大的降低人工劳动强度，整体稳定性好。
为了实现上述目的，本发明采用如下技术方案：
一种脱硫剂浆液过滤用网带过滤机，包括输送带支架，输送带支架的一端设有主动轴，输送带支架的另一端设有从动轴，所述主动轴的两端均设有主动链轮，所述从动轴的两端均设有从动链轮，主动链轮与从动链轮之间一一对应设有链条，链条之间设有网带，所述输送带支架的侧面设有与主动轴连接的电机，所述输送带支架的在其靠近主动轴的一端设有滚动刷，所述滚动刷的两端通过转轴与输送带支架之间转动连接，滚动刷的表面与下侧的网带表面接触，所述滚动刷一端的转轴上设有从动轮，所述主动轴的一端设有主动轮，所述主动轮与从动轮之间通过同步带连接。网带过滤机倾斜安装在水槽的上方，网带过滤机的出料端位于水槽外部，浆液从网带的进料端流入网带，电机带动链条移动，网带和链条同步移动，电机同时通过同步带带动滚动刷滚动，浆液中的液体穿过网带流入水槽中，而浆液中的固体杂质则被过滤后残留在网带上，大颗粒杂质从网带的一端移动到另一端后掉落，残留在下侧的网带上的小颗粒杂质经过滚动刷的时候被刷掉，从而有效的防止网带网孔堵塞；通过滚动刷自动清扫网带，无需人工清渣，极大的降低了人工劳动强度，过滤效果好。
作为优选，所述输送带支架上位于上侧的网带下方设有沿网带行进方向分布的支撑条,所述支撑条的两侧均设有倾斜的导流板，两块导流杆呈人字形分布，两块导流板的下端分别从输送带支架的两侧伸出输送带支架外。经过上侧的网带过滤后的液体沿着导流板从导流板的下端流入水槽中，不会再次经过下侧的网带，从而防止下侧被滚动刷清扫过的网带被再次污染。
作为优选，所述输送带支架的顶面位于网带的两侧均设有挡板，所述的挡板通过连接座与输送带支架连接。挡板能防止残渣从网带的两侧落入水槽内。
作为优选，所述输送带支架的内侧位于链条的下方设有若干链条支撑件，所述的链条支撑件呈L形。由于网带较长，网带受到自身重力、残渣重力等导致中间部位会下沉，链条支撑件对链条的中间部位起到支撑作用，从而对网带也起到支撑作用，保持网带平整，防止网带中间部位下沉而导致残渣从网带两侧漏出。
作为优选，所述输送带支架上位于网带之间的部位设有布水管，所述的布水管位于导流板的一端，所述布水管的侧面设有若干喷嘴，所述的喷嘴朝向下侧的网带，所述布水管的一端连接有进水软管。下侧的网带经过滚动刷清扫之后再通过喷嘴清洗，将网带冲洗干净，进一步清除掉网带的网孔内的残留物，提高网带的过滤效果；同时当网带过滤机停止使用时，喷嘴也能将网带清洗干净，防止网带上的残留物导致网带腐蚀、损坏，提高网带的使用寿命。
作为优选，所述的滚动刷包括刷体和刷毛，所述刷体内设有气腔，滚动刷另一端的转轴内设有与气腔连通的进气孔，进气孔的外端连接有旋转接头，旋转接头的外端连接有气管，所述刷体的表面均匀设有若干与气腔连通的排气通孔。滚筒刷在清扫网带的同时进气管进气，气流从排气通孔处排出，一方面气流吹向网带，进一步对网带进行清理，另一方面将从网带上刷下来的杂质从滚动刷上吹掉，清洁滚动刷上的刷毛。
因此，本发明具有能自动清理残渣、长时间持续保持高效过滤能力、极大的降低人工劳动强度的有益效果。
附图说明

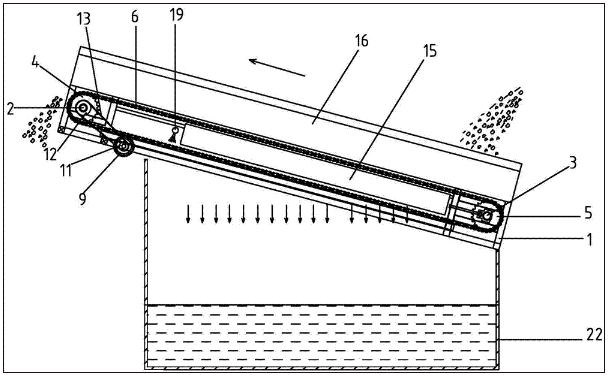

图1为本发明的一种结构示意图。

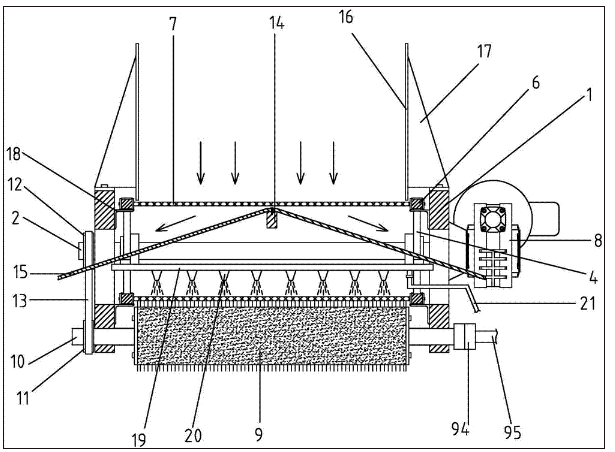

图2为本发明的剖视图。

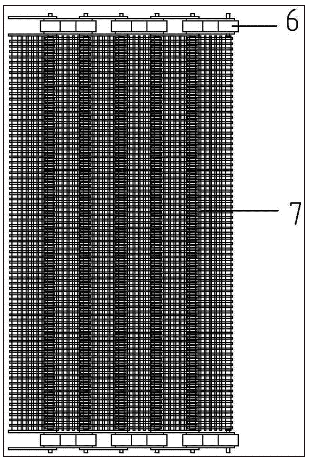

图3为网带与链条的连接示意图

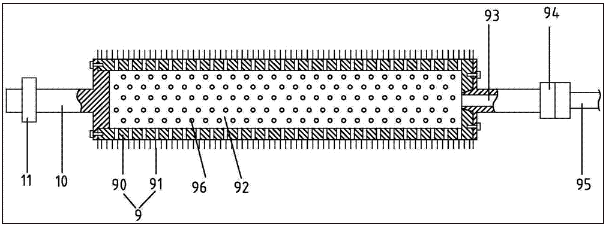

图4为滚动刷的内部结构示意图。
图中：输送带支架1、主动轴2、从动轴3、主动链轮4、从动链轮5、链条6、网带7、电机8、滚动刷9、转轴10、从动轮11、主动轮12、同步带13、支撑条14、导流板15、挡板16、连接座17、链条支撑件18、布水管19、喷嘴20、进水软管21、水槽22、刷体90、刷毛91、气腔92、进气孔93、旋转接头94、气管95、排气通孔96。
具体实施方式
下面结合附图和具体实施方式对本发明作进一步描述：
如图1、图2和图3所示一种脱硫剂浆液过滤用网带过滤机，包括输送带支架1，输送带支架的一端设有主动轴2，输送带支架的另一端设有从动轴3，主动轴的两端均设有主动链轮4，从动轴的两端均设有从动链轮5，主动链轮与从动链轮之间一一对应设有链条6，链条之间设有网带7，输送带支架的侧面设有与主动轴连接的电机8，输送带支架的在其靠近主动轴的一端设有滚动刷9，滚动刷的两端通过转轴10与输送带支架1之间转动连接，滚动刷的表面与下侧的网带表面接触，滚动刷一端的转轴上设有从动轮11，主动轴的一端设有主动轮12，主动轮与从动轮之间通过同步带13连接。
输送带支架1上位于上侧的网带下方设有沿网带行进方向分布的支撑条14,支撑条与网带的移动方向平行，支撑条的两侧均设有倾斜的导流板15，两块导流杆呈人字形分布，两块导流板15的下端分别从输送带支架的两侧伸出输送带支架外；输送带支架1的顶面位于网带的两侧均设有挡板16，挡板通过连接座17与输送带支架连接；输送带支架1的内侧位于链条的下方设有若干链条支撑件18，链条支撑件呈L形。
输送带支架上位于网带之间的部位设有布水管19，布水管与网带的移动方向垂直，布水管位于导流板的一端，布水管的侧面设有若干喷嘴20，喷嘴朝向下侧的网带，布水管的一端连接有进水软管21。
如图4所示，滚动刷9包括刷体90和刷毛91，刷体内设有气腔92，滚动刷另一端的转轴内设有与气腔连通的进气孔93，进气孔的外端连接有旋转接头94，旋转接头的外端连接有气管95，刷体的表面均匀设有若干与气腔连通的排气通孔96。
结合附图，本发明的使用方法如下：网带过滤机倾斜安装在水槽22的上方，网带过滤机的出料端（图1中左端）位于水槽外部，浆液从网带的进料端（图1中右端）流入网带，电机8带动链条移动，网带和链条同步移动，电机同时通过同步带带动滚动刷9滚动，浆液中的液体穿过上侧的网带后沿着导流板15流入水槽中，而浆液中的固体杂质则残留在网带上，大颗粒杂质从网带的右端移动到左后掉落，残留在下侧的网带上的小颗粒杂质经过滚动刷9的时候被刷掉，从而有效的防止网带网孔堵塞，滚筒刷内的排气通孔向外排气，辅助刷毛清扫网带，同时还能将残留在刷毛上的杂质吹掉，经过滚动刷清扫后的网带再经过喷嘴的喷淋，喷嘴内喷出清水冲洗网带的网孔，冲洗后的网带移动到导流板的下侧，不会被浆液再次经过。通过滚动刷自动清扫网带，无需人工清渣，极大的降低了人工劳动强度，过滤效果好。
