一种电缆线的精准送料机构
一种电缆线的精准送料机构
【申请公布号：CN107809050A；申请权利人：广东亚泰科技有限公司; 发明设计人：赵维; 李玉博;】
摘要：
本发明公开了一种电缆线的精准送料机构，其特征在于：包括大板、通过移动机构设置于大板上的上滑座及下滑座、设置于上滑座上的上送料带轮组、设置于下滑座上的下送料带轮组、带动上滑座及下滑座上下移动的开合驱动机构、带动上送料带轮组和下送料带轮组同时转动的送料驱动机构，所述上送料带轮组包括上同步带、上前带轮及上后带轮，所述上前带轮通过上前轮轴设置于上滑座；所述上后带轮通过上后轮轴设置于上滑座上；所述下送料带轮组包括下同步带、下前带轮及下后带轮，所述下前带轮通过下前轮轴设置于下滑座；所述下后带轮通过下后轮轴设置于下滑座上。
主权项：
一种电缆线的精准送料机构，其特征在于：包括大板、通过移动机构设置于大板上的上滑座及下滑座、设置于上滑座上的上送料带轮组、设置于下滑座上的下送料带轮组、带动上滑座及下滑座上下移动的开合驱动机构、带动上送料带轮组和下送料带轮组同时转动的送料驱动机构，所述上送料带轮组包括上同步带、上前带轮及上后带轮，所述上前带轮通过上前轮轴设置于上滑座；所述上后带轮通过上后轮轴设置于上滑座上；所述下送料带轮组包括下同步带、下前带轮及下后带轮，所述下前带轮通过下前轮轴设置于下滑座；所述下后带轮通过下后轮轴设置于下滑座上，所述送料驱动机构包括送料驱动电机、受送料驱动电机驱动的送料主动带轮、送料从动带轮、固定于上前轮轴上的上前驱动轮、固定于上后轮轴上的上后驱动轮、固定于下前轮轴上的下前驱动轮、固定于下后轮轴上的下后驱动轮、双面同步带，且送料主动带轮通过送料主转轴安装于大板上；所述送料从动带轮通过送料从转轴安装于大板上。
要求：
1.一种电缆线的精准送料机构，其特征在于：包括大板、通过移动机构设置于大板上的上滑座及下滑座、设置于上滑座上的上送料带轮组、设置于下滑座上的下送料带轮组、带动上滑座及下滑座上下移动的开合驱动机构、带动上送料带轮组和下送料带轮组同时转动的送料驱动机构，所述上送料带轮组包括上同步带、上前带轮及上后带轮，所述上前带轮通过上前轮轴设置于上滑座；所述上后带轮通过上后轮轴设置于上滑座上；所述下送料带轮组包括下同步带、下前带轮及下后带轮，所述下前带轮通过下前轮轴设置于下滑座；所述下后带轮通过下后轮轴设置于下滑座上，所述送料驱动机构包括送料驱动电机、受送料驱动电机驱动的送料主动带轮、送料从动带轮、固定于上前轮轴上的上前驱动轮、固定于上后轮轴上的上后驱动轮、固定于下前轮轴上的下前驱动轮、固定于下后轮轴上的下后驱动轮、双面同步带，且送料主动带轮通过送料主转轴安装于大板上；所述送料从动带轮通过送料从转轴安装于大板上。
2.根据权利要求1所述的一种电缆线的精准送料机构，其特征在于：所述开合驱动机构包括开合驱动电机、与开合驱动电机连接的开合驱动带轮、开合从动带轮、通过开合转轴与开合从动带轮连接的开合驱动齿轮，所述上滑座和下滑座上均设有与开合驱动齿轮啮合的开合齿条。
3.根据权利要求1所述的一种电缆线的精准送料机构，其特征在于：所述上滑座及下滑座均通过直线导轨及滑块与大板连接。
4.根据权利要求1所述的一种电缆线的精准送料机构，其特征在于：所述送料驱动电机与送料主齿轮连接，所述送料主转轴上固定有与送料主齿轮啮合的送料从齿轮，所述送料主动带轮与送料主转轴固定连接。
5.根据权利要求1所述的一种电缆线的精准送料机构，其特征在于：所述上前驱动轮、上后驱动轮、下前驱动轮、下后驱动轮排成正四边形；所述送料主动带轮位于四边形的上方侧边；所述送料从动带轮分别位于四边形的上方另一侧边，所述双面同步带绕于送料主动带轮、送料从动带轮、上前驱动轮、上后驱动轮、下前驱动轮、下后驱动轮上且构成类似凹字的形状。
6.根据权利要求1所述的一种电缆线的精准送料机构，其特征在于：所述大板上安装有电机座及转轴座，所述送料驱动电机固定安装于电机座上，所述送料主转轴通过轴承安装于电机座上；所述送料从转轴通过轴承安装于转轴座上。
7.根据权利要求6所述的一种电缆线的精准送料机构，其特征在于：还包括开合支撑板，该开合支撑板固定于电机座及转轴座上，所述开合驱动机构位于开合支撑板上。
8.根据权利要求1所述的一种电缆线的精准送料机构，其特征在于：所述上送料带轮组还包括若干上张紧轮，该上张紧轮通过上张紧轴安装于上滑座上；所述下送料带轮组还包括若干下张紧轮，该下张紧轮通过下张紧轴安装于下滑座上。
一种电缆线的精准送料机构
技术领域
本发明涉及一种剥皮切断机，特别是一种电缆线的精准送料机构。
背景技术
线材广泛用于电脑、家用电器、通讯设备、数码设备等的信号传输及电源连接中，常见的线材包括有芯部（用于导电或传 输信号等）和包裹于芯部外的绝缘皮层。在接线时，我们需要先将线材端部的绝缘皮层剥下以使其芯部露出，便于芯部与其它导体等部件相连接导通。
最初，采用的是人工剥线切断，使用剥线钳等工具剥线切断，但是效率低、成本高；因而近年来，出现了一种电线剥皮切断机，其用机械作业模式取代了上述手工作业模式，相比而言，其可快速剥除线材端部的绝缘皮层，适合批量生产，大大提高了剥皮切断效率，但是目前的剥线切断设备做不到精准送料，不能满足工业应用的新的要求，因而本申请新设计了一款能够满足上述要求的剥皮切断设备，本申请是针对该剥皮切断设备的送料机构提出。
发明内容
为了克服现有技术的不足，本发明提供一种电缆线的精准送料机构。
本发明解决其技术问题所采用的技术方案是：
一种电缆线的精准送料机构，其特征在于：包括大板、通过移动机构设置于大板上的上滑座及下滑座、设置于上滑座上的上送料带轮组、设置于下滑座上的下送料带轮组、带动上滑座及下滑座上下移动的开合驱动机构、带动上送料带轮组和下送料带轮组同时转动的送料驱动机构，所述上送料带轮组包括上同步带、上前带轮及上后带轮，所述上前带轮通过上前轮轴设置于上滑座；所述上后带轮通过上后轮轴设置于上滑座上；所述下送料带轮组包括下同步带、下前带轮及下后带轮，所述下前带轮通过下前轮轴设置于下滑座；所述下后带轮通过下后轮轴设置于下滑座上，所述送料驱动机构包括送料驱动电机、受送料驱动电机驱动的送料主动带轮、送料从动带轮、固定于上前轮轴上的上前驱动轮、固定于上后轮轴上的上后驱动轮、固定于下前轮轴上的下前驱动轮、固定于下后轮轴上的下后驱动轮、双面同步带，且送料主动带轮通过送料主转轴安装于大板上；所述送料从动带轮通过送料从转轴安装于大板上。
所述开合驱动机构包括开合驱动电机、与开合驱动电机连接的开合驱动带轮、开合从动带轮、通过开合转轴与开合从动带轮连接的开合驱动齿轮，所述上滑座和下滑座上均设有与开合驱动齿轮啮合的开合齿条。
所述上滑座及下滑座均通过直线导轨及滑块与大板连接。
所述送料驱动电机与送料主齿轮连接，所述送料主转轴上固定有与送料主齿轮啮合的送料从齿轮，所述送料主动带轮与送料主转轴固定连接。
所述上前驱动轮、上后驱动轮、下前驱动轮、下后驱动轮排成正四边形；所述送料主动带轮位于四边形的上方侧边；所述送料从动带轮分别位于四边形的上方另一侧边，所述双面同步带绕送料主动带轮、送料从动带轮、上前驱动轮、上后驱动轮、下前驱动轮、下后驱动轮构成凹字形。
所述大板上安装有电机座及转轴座，所述送料驱动电机固定安装于电机座上，所述送料主转轴通过轴承安装于电机座上；所述送料从转轴通过轴承安装于转轴座上。
还包括开合支撑板，该开合支撑板固定于电机座及转轴座上，所述开合驱动机构位于开合支撑板上。
所述上送料带轮组还包括若干上张紧轮，该上张紧轮通过上张紧轴安装于上滑座上；所述下送料带轮组还包括若干下张紧轮，该下张紧轮通过下张紧轴安装于下滑座上
本发明的有益效果是：本机构包括大板、通过移动机构设置于大板上的上滑座及下滑座、设置于上滑座上的上送料带轮组、设置于下滑座上的下送料带轮组、带动上滑座及下滑座上下移动的开合驱动机构、带动上送料带轮组和下送料带轮组同时转动的送料驱动机构，送料驱动机构是由伺服电机通过齿轮组带动同步轮组转动，通过同步轮组再带动上送料带轮组和下送料带轮组中的带轮再转动而送料，上述结构使送料更稳、更准。
开合驱动机构由步进电机通过带轮带动齿轮旋转，上滑座及下滑座通过齿轮齿条带动升降，从而实现上送料带轮组及下送料带轮组的开合，从而使送线结构可以送不同规格的电缆线，而且上送料带轮组及下送料带轮组在开合后也能保证送料的稳和准。
附图说明
下面结合附图和实施例对本发明进一步说明。

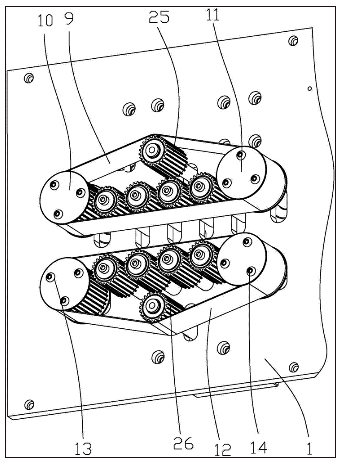

图1是本发明的立体视图；

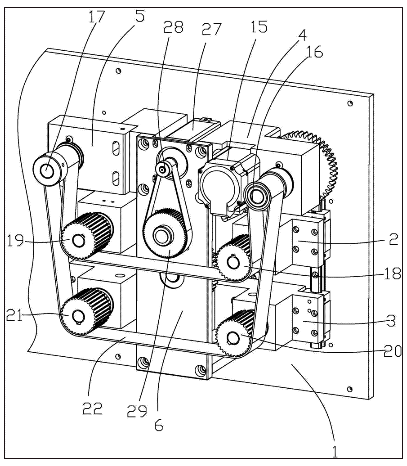

图2是本发明另一方向的立体视图；

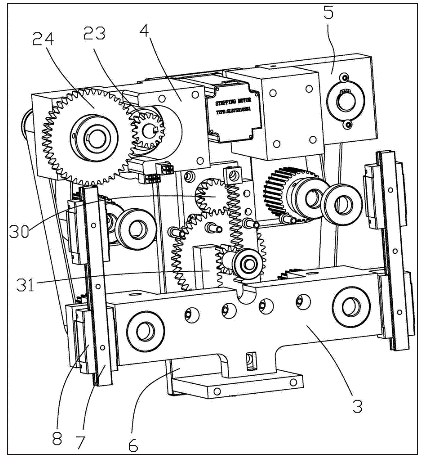

图3是本发明的内部结构视图。
具体实施方式
参照图1至图3，本发明公开了一种电缆线的精准送料机构，包括大板1、通过移动机构设置于大板1上的上滑座2及下滑座3、设置于上滑座2上的上送料带轮组、设置于下滑座3上的下送料带轮组、带动上滑座2及下滑座3上下移动的开合驱动机构、带动上送料带轮组和下送料带轮组同时转动的送料驱动机构，大板1上通过螺钉固定安装有电机座4及转轴座5，开合支撑板6固定于电机座4及转轴座5上，开合支撑板6与大板1间的空间用于安装开合驱动机构，上述结构中，上滑座2及下滑座3均通过直线导轨7及滑块8与大板1连接。
所述上送料带轮组包括上同步带9、上前带轮10及上后带轮11，所述上前带轮10通过上前轮轴设置于上滑座2；所述上后带轮11通过上后轮轴设置于上滑座2上；所述下送料带轮组包括下同步带12、下前带轮13及下后带轮14，所述下前带轮13通过下前轮轴设置于下滑座3；所述下后带轮14通过下后轮轴设置于下滑座3上，大板1上设有若干的长孔，上前轮轴、上后轮轴、下前轮轴、下后轮轴穿过对应的长孔，而且能够在长孔内上下移动，
所述送料驱动机构包括送料驱动电机15、受送料驱动电机15驱动的送料主动带轮16、送料从动带轮17、固定于上前轮轴上的上前驱动轮18、固定于上后轮轴上的上后驱动轮19、固定于下前轮轴上的下前驱动轮20、固定于下后轮轴上的下后驱动轮21、双面同步带22，所述送料驱动电机15固定安装于电机座4上，所述送料主转轴通过轴承安装于电机座4上；所述送料从转轴通过轴承安装于转轴座5上，且送料主动带轮16安装于送料主转轴上；所述送料从动带轮17安装于送料从转轴上，上述结构中，送料驱动电机15与送料主动带轮16没有直接连接，具体是所述送料驱动电机15与送料主齿轮23连接，所述送料主转轴上固定有与送料主齿轮23啮合的送料从齿轮24，所述送料主动带轮16与送料主转轴固定连接，通过上述结构能够降低电机传导到带轮上的转速，保持线材在合适的传动速度内；作为进一步的结构设计，电机座4靠近大板1的一侧设有空槽，所述送料主齿轮23与送料从齿轮24均位于该空槽内，因而节省空间、结构紧凑。
如图所示，本结构中，所述上前驱动轮18、上后驱动轮19、下前驱动轮20、下后驱动轮21排成正四边形，具体是长方形，上前驱动轮18、上后驱动轮19两者的高度一致，下前驱动轮20、下后驱动轮21两者的高度一致；所述送料主动带轮16位于四边形的上方侧边；所述送料从动带轮17分别位于四边形的上方另一侧边，所述双面同步带22绕于送料主动带轮16、送料从动带轮17、上前驱动轮18、上后驱动轮19、下前驱动轮20、下后驱动轮21上且构成类似凹字的形状，通过上述结构的设置，可以只用一个电机带动送料主动带轮16、送料从动带轮17、上前驱动轮18、上后驱动轮19、下前驱动轮20、下后驱动轮21同时转动从而能够保证能够带动上送料带轮组和下送料带轮组的带轮完全同步转动，从而保持了送料一致性而提高了送料的精准度；而且在开合驱动机构驱动上滑座2上升和下滑座3下降的同时；上述带轮的位置设置和同步带的绕法保证上前驱动轮18、上后驱动轮19上升导致双面同步带22松弛的同时；下前驱动轮20、下后驱动轮21下降又能够同步使双面同步带22张紧，从而保证双面同步带22的良好运行，保证送料的精确度。
所述上送料带轮组还包括若干上张紧轮25，本结构中上张紧轮25有五个，一个位于上方，另外四个排成一行位于上前带轮10及上后带轮11间，该上张紧轮25通过上张紧轴安装于上滑座2上；所述下送料带轮组还包括若干下张紧轮26，本结构中下张紧轮26有五个，一个位于上方，另外四个排成一行位于下前带轮13及下后带轮14间，该下张紧轮26通过下张紧轴安装于下滑座3上，张紧轮的作用在于绷紧同步带使其不会打滑，使同步带可以调节松紧度，不再伤电缆线；增大了同步带与电缆线的接触面积。
如图所示，所述开合驱动机构包括开合驱动电机27、与开合驱动电机27连接的开合驱动带轮28、开合从动带轮29、通过开合转轴与开合从动带轮29连接的开合驱动齿轮30，所述上滑座2和下滑座3上均设有与开合驱动齿轮30啮合的开合齿条31，上述结构简单耐磨、成本低，开合驱动电机27通过开合驱动齿轮30转动时同时带动上滑座2上升而下滑座3下降，或是相反。而上滑座2及下滑座3的升降能够带动上送料带轮组及下送料带轮组的升降，从而实现上送料带轮组及下送料带轮组的开合。
以上对本发明实施例所提供的一种电缆线的精准送料机构，进行了详细介绍，本文中应用了具体个例对本发明的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本发明的方法及其核心思想；同时，对于本领域的一般技术人员，依据本发明的思想，在具体实施方式及应用范围上均会有改变之处，综上所述，本说明书内容不应理解为对本发明的限制。
