丝网印刷和离网传动装置及其动力传动机构
丝网印刷和离网传动装置及其动力传动机构
【授权公告号：CN207140524U；申请权利人：环昱自动化（深圳）有限公司;发明设计人：焦庆华; 袁志平; 廖超; 何成;】
摘要：
本实用新型涉及一种丝网印刷和离网传动装置及其动力传动机构。所述丝网印刷和离网传动装置包括主轴和同轴套装于主轴外周的空心轴，还包括驱动主轴转动的第一电机和驱动空心轴转动的第二电机，所述主轴的两端分别通过一组同步轮和同步带带动两个印刷头安装板沿直线导轨同步滑动，所述空心轴的两端分别固定安装一离网拨叉。本实用新型的丝网印刷和离网传动装置采用主轴外套空心轴的“轴套轴”动力传动机构，分别完成印刷机构和离网机构动力的传动，因而该装置不仅完成两套动力的传动，还使结构更为简单，更好的节省了空间。
主权项：
一种丝网印刷和离网传动装置，其特征在于，包括主轴和同轴套装于主轴外周的空心轴，还包括驱动主轴转动的第一电机和驱动空心轴转动的第二电机，所述主轴的两端分别通过一组同步轮和同步带带动两个印刷头安装板沿直线导轨同步滑动，所述空心轴的两端分别固定安装一离网拨叉。
要求：
1.一种丝网印刷和离网传动装置，其特征在于，包括主轴和同轴套装于主轴外周的空心轴，还包括驱动主轴转动的第一电机和驱动空心轴转动的第二电机，所述主轴的两端分别通过一组同步轮和同步带带动两个印刷头安装板沿直线导轨同步滑动，所述空心轴的两端分别固定安装一离网拨叉。
2.根据权利要求1所述的丝网印刷和离网传动装置，其特征在于，还包括一安装框架，所述安装框架具有相对设置的左支架和右支架以及连接左支架和右支架前端的前连杆、连接左支架和右支架后端的后连杆；所述两个印刷头安装板分别沿左支架和右支架上的直线导轨滑动，所述主轴的两端分别通过第一轴承跨装于左支架和右支架的上，所述空心轴的两端分别通过第二轴承跨装于左支架和右支架上。
3.根据权利要求2所述的丝网印刷和离网传动装置，其特征在于，所述第一电机安装于左支架和右支架其中一者上并通过第三组同步轮和同步带带动主轴转动；所述第二电机通过电机安装座安装于靠近主轴的前连杆中部并通过第四组同步轮和同步带带动空心轴转动。
4.一种动力传动机构，其特征在于，包括主轴和同轴套装于主轴外周的空心轴，还包括驱动主轴转动的第一电机和驱动空心轴转动的第二电机，所述主轴输出第一动力，所述空心轴输出第二动力。
5.根据权利要求4所述的动力传动机构，其特征在于，所述第一电机位于主轴的一端处，通过第一组同步轮和同步带带动主轴转动；所述第二电机位于空心轴的中部位置处，通过第二组同步轮和同步带带动空心轴转动。
网印刷和离网传动装置及其动力传动机构
技术领域
本实用新型涉及丝网印刷机械领域，更具体地说，涉及一种丝网印刷和离网传动装置及其动力传动机构。
背景技术
现有的丝网印刷机上，印刷机构和离网机构的动力传动装置多为单轴传动或者一个电机带动多个传动轴分别传动，这种传动装置在结构上比较复杂，占用空间比较大，不利于设备的紧凑小型化。
实用新型内容
本实用新型要解决的技术问题在于，针对现有技术的上述缺陷，提供一种结构简单、节省空间的丝网印刷和离网传动装置及其动力传动机构。
本实用新型为解决其技术问题在第一方面提出一种丝网印刷和离网传动装置，包括主轴和同轴套装于主轴外周的空心轴，还包括驱动主轴转动的第一电机和驱动空心轴转动的第二电机，所述主轴的两端分别通过一组同步轮和同步带带动两个印刷头安装板沿直线导轨同步滑动，所述空心轴的两端分别固定安装一离网拨叉。
根据本实用新型第一方面的一个实施例中，所述装置还包括一安装框架，所述安装框架具有相对设置的左支架和右支架以及连接左支架和右支架前端的前连杆、连接左支架和右支架后端的后连杆；所述两个印刷头安装板分别沿左支架和右支架上的直线导轨滑动，所述主轴的两端分别通过第一轴承跨装于左支架和右支架的上，所述空心轴的两端分别通过第二轴承跨装于左支架和右支架上。
根据本实用新型第一方面的一个实施例中，所述第一电机安装于左支架和右支架其中一者上并通过第三组同步轮和同步带带动主轴转动；所述第二电机通过电机安装座安装于靠近主轴的前连杆中部并通过第四组同步轮和同步带带动空心轴转动。
本实用新型为解决其技术问题在第二方面提出一种动力传动机构，包括主轴和同轴套装于主轴外周的空心轴，还包括驱动主轴转动的第一电机和驱动空心轴转动的第二电机，所述主轴输出第一动力，所述空心轴输出第二动力。
根据本实用新型第二方面的一个实施例中，所述第一电机位于主轴的一端处，通过第一组同步轮和同步带带动主轴转动；所述第二电机位于空心轴的中部位置处，通过第二组同步轮和同步带带动空心轴转动。
本实用新型的丝网印刷和离网传动装置采用主轴外套空心轴的“轴套轴”动力传动机构，分别完成印刷机构和离网机构动力的传动，因而该装置不仅完成两套动力的传动，还使结构更为简单，更好的节省了空间。
附图说明
下面将结合附图及实施例对本实用新型作进一步说明，附图中：

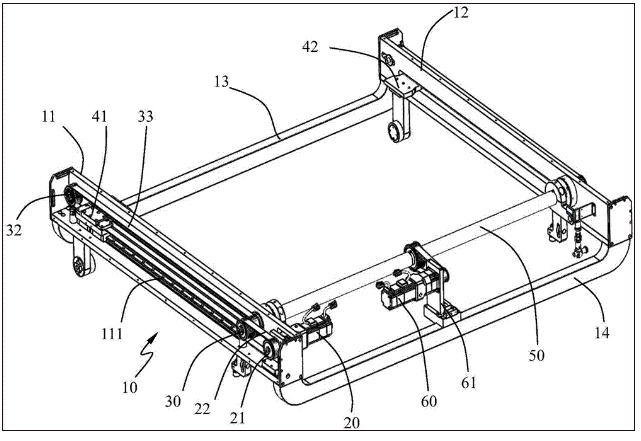

图1是本实用新型一个实施例的丝网印刷和离网传动装置的结构示意图；
图2是图1中离网动力传动部分的局部结构示意图。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
如图1和图2所示，根据本实用新型一个实施例的丝网印刷和离网传动装置包括一框架10，框架10主要由左支架11、右支架12、后连杆13和前连杆14构成。左支架11和右支架12相对平行设置，前连杆14连接左支架11和右支架12的前端，后连杆13连接左支架11和右支架12的后端。左支架11和右支架12上分别沿延伸方向设置有直线导轨111，用于安装印刷机构的第一印刷头安装板41和第二印刷头安装板42分别通过滑块滑动安装于左支架11和右支架12上对应的直线导轨111上，从而可以沿直线导轨111滑动，进而带动印刷机构一起滑动。
图1所示的丝网印刷和离网传动装置采用“轴套轴”结构的动力传动机构，包括主轴30和同轴套装于主轴30外周的空心轴50，并通过第一电机20驱动主轴30转动，通过第二电机60驱动空心轴50转动。具体如图1所示，主轴30跨装于左支架11和右支架12的前端处，主轴30的两端分别通过第一轴承31(参见图2所示)可转动地安装于左支架11和右支架12上对应开设的轴孔内。第一电机20安装于左支架11上，通过一组同步轮21和同步带22带动主轴30转动，该组同步轮21中的主动轮固定于第一电机20的输出轴，从动轮固定于主轴30的左端，同步带22连接主动轮和从动轮从而将第一电机20的动力传递给主轴30。主轴30的左端进而通过一组同步轮32和同步带33带动第一印刷头安装板41，该组同步轮32的主动轮固定于主轴30的左端，从动轮安装于左支架11的后端，同步带33连接主动轮和从动轮并与第一印刷头安装板41固定连接，从而使得第一印刷头安装板41可以随着主轴30的正反向转动而沿直线导轨111来回滑动。同时，主轴30的右端亦通过一组同步轮和同步带带动第二印刷头安装板42与第一印刷头安装板41一起同步滑移，实现印刷机构的往复移动。
进一步如图1和图2所示，空心轴50同轴套装于主轴30外部，空心轴50的两端分别通过第二轴承51可转动地安装于左支架11和右支架12上对应开设的轴孔内。第二电机60安装在固定于前连杆14中部的电机安装座61上，通过一组同步轮62和同步带63带动空心轴50转动。该组同步轮62中的主动轮固定于第二电机60的输出轴，从动轮固定于空心轴50上，同步带63连接主动轮和从动轮从而将第二电机60的动力传递给空心轴50。进一步如图2所示，空心轴50上靠近左支架11和右支架12的两端分别固定安装有第一离网拨叉71和第二离网拨叉72。第二电机60带动空心轴50转动时，便可带动第一离网拨叉71和第二离网拨叉72随空心轴50一起转动，从而带动离网机构动作。
本实用新型上述的动力传动机构通过主轴30外套空心轴50的“轴套轴”结构实现两套动力的传动，合理地利用了空间，使得结构更为简单，还更好的节省了空间。该动力传动机构尤其适用于手机面板、液晶显示板、陶瓷花纸、金属标牌等大规格丝网印刷设备的印刷和离网传动，也适用于其他需要同时运用多组动力传动的机构。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
