一种建筑施工降尘装置及其工作方法
一种建筑施工降尘装置及其工作方法
【申请公布号：CN107866118A；申请权利人：陈彬;发明设计人：陈彬;】
摘要：
本发明公开了一种建筑施工降尘装置及其工作方法，包括底板，所述底板的顶部固定安装有有水箱、立柱和轮架，所述立柱的外部套设有空心的升降杆，所述升降杆的顶端固定连接有环形管道，所述环形管道的外壁上阵列分布有多个雾化喷头，所述轮架上轴连接有主同步轮和从同步轮，所述主同步轮和从同步轮通过同步带相连接，所述同步带靠近立柱的外侧面上固定设有连接块，所述连接块远离同步带的侧面与升降杆的侧面固定连接，所述轮架的外侧面上固定安装有升降电机，所述底板的顶部还安装有水泵。本发明可实现空间范围内雾化水滴的均匀连续喷洒，使得粉尘凝结沉降更加彻底，结构简单合理，使用方便，工作效率高，除尘效果较好。
主权项：
一种建筑施工降尘装置，包括底板（1），其特征在于：所述底板（1）的顶部固定安装有有水箱（2）、立柱（3）和轮架（4），所述水箱（2）和轮架（4）分别位于立柱（3）的两侧，所述立柱（3）的外部套设有空心的升降杆（5），所述升降杆（5）的顶端固定连接有环形管道（6），所述环形管道（6）的外壁上阵列分布有多个雾化喷头（7），所述轮架（4）上轴连接有主同步轮（8）和从同步轮（9），所述主同步轮（8）和从同步轮（9）通过同步带（10）相连接，所述同步带（10）靠近立柱（3）的外侧面上固定设有连接块（11），所述连接块（11）远离同步带（10）的侧面与升降杆（5）的侧面固定连接，所述轮架（4）的外侧面上固定安装有升降电机（12），所述升降电机（12）的输出端与主同步轮（8）的轴端固定连接，所述底板（1）的顶部还安装有水泵（13），所述水泵（13）的输入端和输出端分别通过管路与水箱（2）和环形管道（6）贯通连接，所述底板（1）的底部设有滚轮（14），所述底板（1）的顶部安装有驱动电机（15），所述驱动电机（15）的输出端与滚轮（14）的轴中部通过链轮传动装置相连接。
要求：
1.一种建筑施工降尘装置，包括底板（1），其特征在于：所述底板（1）的顶部固定安装有有水箱（2）、立柱（3）和轮架（4），所述水箱（2）和轮架（4）分别位于立柱（3）的两侧，所述立柱（3）的外部套设有空心的升降杆（5），所述升降杆（5）的顶端固定连接有环形管道（6），所述环形管道（6）的外壁上阵列分布有多个雾化喷头（7），所述轮架（4）上轴连接有主同步轮（8）和从同步轮（9），所述主同步轮（8）和从同步轮（9）通过同步带（10）相连接，所述同步带（10）靠近立柱（3）的外侧面上固定设有连接块（11），所述连接块（11）远离同步带（10）的侧面与升降杆（5）的侧面固定连接，所述轮架（4）的外侧面上固定安装有升降电机（12），所述升降电机（12）的输出端与主同步轮（8）的轴端固定连接，所述底板（1）的顶部还安装有水泵（13），所述水泵（13）的输入端和输出端分别通过管路与水箱（2）和环形管道（6）贯通连接，所述底板（1）的底部设有滚轮（14），所述底板（1）的顶部安装有驱动电机（15），所述驱动电机（15）的输出端与滚轮（14）的轴中部通过链轮传动装置相连接。
2.根据权利要求1所述的一种建筑施工降尘装置，其特征在于，所述环形管道（6）为空心密封管道，环形管道（6）的内部设有多个阵列分布的辐条管道（16），所述辐条管道（16）的内端相互贯通连接，另一端分别与环形管道（6）贯通连接，所述水泵（13）的输出端通过管路与辐条管道（16）任意一根的底部贯通连接。
3.根据权利要求1所述的一种建筑施工降尘装置，其特征在于，所述雾化喷头（7）的数量为3-6个。
4.根据权利要求1所述的一种建筑施工降尘装置，其特征在于，所述水箱（2）的内部底面设有液位传感器（17），所述液位传感器（17）分别与升降电机（12）、水泵（13）和驱动电机（15）电性连接。
5.根据权利要求1所述的一种建筑施工降尘装置，其特征在于，所述轮架（4）的侧面上部和下部分别设有接近开关（18），所述连接块（11）上设有与接近开关（18）相对应的接近感应装置（19），所述接近开关（18）分别与升降电机（12）电性连接。
6.一种根据权利要求1所述建筑施工降尘装置的工作方法：驱动电机（15）通过链条传动装置驱动滚轮（14）转动，使装置整体向前移动，水泵（13）将水箱（2）中的清水抽取到辐条管道（16）中，经辐条管道（16）送入环形管道（6）中，再经雾化喷头（7）雾化成水滴喷出，雾化喷头（7）喷出的雾化水滴形成环形沉降水雾圈，在水滴自然降落过程中将空气中的粉尘凝结并沉降至地面，升降电机（12）驱动主同步轮（8）和从同步轮（9）同步转动，从而带动同步带（11）和连接块（11）上下移动，实现升降杆（5）的上下移动，从而使环形管道（6）上的雾化喷头（7）形成上下连续的多层水雾圈，使得粉尘凝结和沉降更加彻底，接近感应装置（19）和接近开关（18）相配合，检测连接块（11）的位置，当连接块（11）到达上限位置和下限位置时，改变升降电机（12）的转向，从而改变同步带（10）的移动方向，实现连接块（11）的上下往复运动，液位传感器（17）检测水箱（2）内的水位，当水位降至液位传感器（17）的监测水位以下时，控制升降电机（12）、水泵（13）和驱动电机（15）同时停止工作，使装置自动停机。
一种建筑施工降尘装置及其工作方法
技术领域
本发明涉及建筑设备技术领域，尤其涉及一种建筑施工降尘装置及其工作方法。
背景技术
随着生活发展，城市的现代化建设在不断地进行中，城市的建设中有些处于城市居民区域的周围，工地的建设离不开沙子、水泥和泥土，这些细小的粉尘极其容易被风吹起，对城市的环境造成污染，严重影响了周围居民的生活，被吹起的粉尘容易被人吸入呼吸道，使人感到呼吸不畅，严重的可能引起呼吸道感染，建筑工地上的扬尘会威胁建筑工人的健康，影响建筑工地的工作效率。为此，我们提出一种建筑施工降尘装置，来解决上述问题。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种建筑施工降尘装置及其工作方法。
为了实现上述目的，本发明采用了如下技术方案：
一种建筑施工降尘装置，包括底板，所述底板的顶部固定安装有有水箱、立柱和轮架，所述水箱和轮架分别位于立柱的两侧，所述立柱的外部套设有空心的升降杆，所述升降杆的顶端固定连接有环形管道，所述环形管道的外壁上阵列分布有多个雾化喷头，所述轮架上轴连接有主同步轮和从同步轮，所述主同步轮和从同步轮通过同步带相连接，所述同步带靠近立柱的外侧面上固定设有连接块，所述连接块远离同步带的侧面与升降杆的侧面固定连接，所述轮架的外侧面上固定安装有升降电机，所述升降电机的输出端与主同步轮的轴端固定连接，所述底板的顶部还安装有水泵，所述水泵的输入端和输出端分别通过管路与水箱和环形管道贯通连接，所述底板的底部设有滚轮，所述底板的顶部安装有驱动电机，所述驱动电机的输出端与滚轮的轴中部通过链轮传动装置相连接。
优选的，所述环形管道为空心密封管道，环形管道的内部设有多个阵列分布的辐条管道，所述辐条管道的内端相互贯通连接，另一端分别与环形管道贯通连接，所述水泵的输出端通过管路与辐条管道任意一根的底部贯通连接。
优选的，所述雾化喷头的数量为3-6个。
优选的，所述水箱的内部底面设有液位传感器，所述液位传感器分别与升降电机、水泵和驱动电机电性连接。
优选的，所述轮架的侧面上部和下部分别设有接近开关，所述连接块上设有与接近开关相对应的接近感应装置，所述接近开关分别与升降电机电性连接。
上述建筑施工降尘装置的工作方法：驱动电机通过链条传动装置驱动滚轮转动，使装置整体向前移动，水泵将水箱中的清水抽取到辐条管道中，经辐条管道送入环形管道中，再经雾化喷头雾化成水滴喷出，雾化喷头喷出的雾化水滴形成环形沉降水雾圈，在水滴自然降落过程中将空气中的粉尘凝结并沉降至地面，升降电机驱动主同步轮和从同步轮同步转动，从而带动同步带和连接块上下移动，实现升降杆的上下移动，从而使环形管道上的雾化喷头形成上下连续的多层水雾圈，使得粉尘凝结和沉降更加彻底，接近感应装置和接近开关相配合，检测连接块的位置，当连接块到达上限位置和下限位置时，改变升降电机的转向，从而改变同步带的移动方向，实现连接块的上下往复运动，液位传感器检测水箱内的水位，当水位降至液位传感器的监测水位以下时，控制升降电机、水泵和驱动电机同时停止工作，使装置自动停机。
本发明中，采用环形管道和圆周分布的雾化喷头结构，可实现周向范围内同时喷洒雾化的水滴，对粉尘实现凝结沉降；采用升降装置带动升降杆上下往复移动，可实现一定高度范围内雾化水滴的均匀喷洒，使得粉尘凝结沉降更加彻底；采用驱动电机驱动滚轮，可使装置自行移动，实现直线段区域内粉尘的连续沉降，结构简单合理，使用方便，工作效率高，除尘效果较好。
附图说明

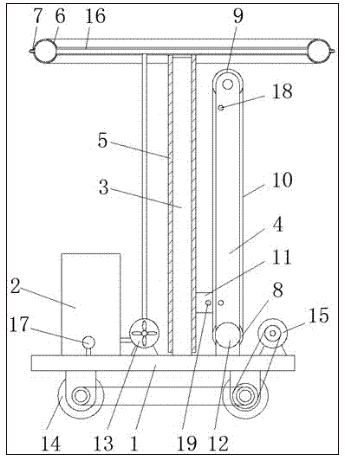

图1为本发明的结构示意图。

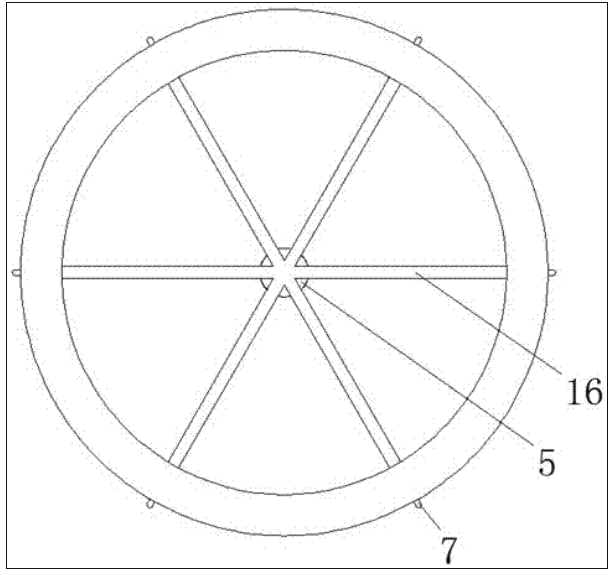

图2为本发明的环形管道的结构示意图。
图中：1底板、2水箱、3立柱、4轮架、5升降杆、6环形管道、7雾化喷头、8主同步轮、9从同步轮、10同步带、11连接块、12升降电机、13水泵、14滚轮、15驱动电机、16辐条管道、17液位传感器、18接近开关、19接近感应装置。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
参照图1-2，一种建筑施工降尘装置，包括底板1，底板1的顶部固定安装有有水箱2、立柱3和轮架4，水箱2和轮架4分别位于立柱3的两侧，立柱3的外部套设有空心的升降杆5，升降杆5的顶端固定连接有环形管道6，环形管道6为空心密封管道，环形管道6的内部设有多个阵列分布的辐条管道16，辐条管道16的内端相互贯通连接，另一端分别与环形管道6贯通连接，环形管道6的外壁上阵列分布有多个雾化喷头7，雾化喷头7的数量为3-6个，轮架4上轴连接有主同步轮8和从同步轮9，主同步轮8和从同步轮9通过同步带10相连接，同步带10靠近立柱3的外侧面上固定设有连接块11，连接块11远离同步带10的侧面与升降杆5的侧面固定连接，轮架4的外侧面上固定安装有升降电机12，升降电机12的输出端与主同步轮8的轴端固定连接，轮架4的侧面上部和下部分别设有接近开关18，连接块11上设有与接近开关18相对应的接近感应装置19，接近开关18分别与升降电机12电性连接，底板1的顶部还安装有水泵13，水泵13的输入端和输出端分别通过管路与水箱2和环形管道6贯通连接，水泵13的输出端通过管路与辐条管道16任意一根的底部贯通连接，水箱2的内部底面设有液位传感器17，液位传感器17与升降电机12、水泵13电性连接，底板1的底部设有滚轮14，底板1的顶部安装有驱动电机15，驱动电机15的输出端与滚轮14的轴中部通过链轮传动装置相连接，液位传感器17与驱动电机15电性连接。
本发明的工作方法：本发明在使用时，驱动电机15通过链条传动装置驱动滚轮14转动，使装置整体向前移动，水泵13将水箱2中的清水抽取到辐条管道16中，经辐条管道16送入环形管道6中，再经雾化喷头7雾化成水滴喷出，雾化喷头7喷出的雾化水滴形成环形沉降水雾圈，在水滴自然降落过程中将空气中的粉尘凝结并沉降至地面，升降电机12驱动主同步轮8和从同步轮9同步转动，从而带动同步带11和连接块11上下移动，实现升降杆5的上下移动，从而使环形管道6上的雾化喷头7形成上下连续的多层水雾圈，使得粉尘凝结和沉降更加彻底，接近感应装置19和接近开关18相配合，检测连接块11的位置，当连接块11到达上限位置和下限位置时，改变升降电机12的转向，从而改变同步带10的移动方向，实现连接块11的上下往复运动，液位传感器17检测水箱2内的水位，当水位降至液位传感器17的监测水位以下时，控制升降电机12、水泵13和驱动电机15同时停止工作，使装置自动停机。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
