一种磨头传动装置
一种磨头传动装置
【申请公布号：CN107971924A；申请权利人：深圳远荣智能制造股份有限公司;发明设计人：黄海荣;】
摘要：
本发明涉及一种磨头传动装置，包括：电机驱动轮、传动轮、转动带和盖板，所述电机驱动轮通过所述转动带连接所述传动轮，所述传动轮一侧设置有第一齿轮盘，所述传动轮另一侧设置有第二齿盘轮，所述盖板靠近所述第一齿盘轮，所述盖板自远离所述第一齿盘轮方向依次嵌入设置有第一磨头、第二磨头、第三磨头、第四磨头和第五磨头，所述第一齿盘轮啮合有所述第一磨头，所述第一磨头通过第一同步带连接所述第二磨头，所述第二磨头通过第二同步带连接所述第三磨头，所述第三磨头通过第三同步带连接所述第四磨头，所述第四磨头通过第四同步带连接所述第五磨头。上述一种磨头传动装置，能够有效提高传动效率，降低维护成本。
主权项：
一种磨头传动装置，其特征在于，包括：电机驱动轮、传动轮、转动带、盖板、第一磨头、第二磨头、第三磨头、第四磨头、第五磨头、第一同步带、第二同步带、第三同步带和第四同步带；所述电机驱动轮通过所述转动带连接所述传动轮，所述传动轮一侧设置有第一齿轮盘，所述传动轮另一侧设置有第二齿盘轮；所述盖板靠近所述第一齿盘轮，所述盖板自远离所述第一齿盘轮方向依次嵌入设置有所述第一磨头、所述第二磨头、所述第三磨头、所述第四磨头和所述第五磨头，所述第一齿盘轮啮合有所述第一磨头，所述第一磨头通过所述第一同步带连接所述第二磨头，所述第二磨头通过所述第二同步带连接所述第三磨头，所述第三磨头通过所述第三同步带连接所述第四磨头，所述第四磨头通过所述第四同步带连接所述第五磨头。
要求：
1.一种磨头传动装置，其特征在于，包括：电机驱动轮、传动轮、转动带、盖板、第一磨头、第二磨头、第三磨头、第四磨头、第五磨头、第一同步带、第二同步带、第三同步带和第四同步带；
所述电机驱动轮通过所述转动带连接所述传动轮，所述传动轮一侧设置有第一齿轮盘，所述传动轮另一侧设置有第二齿盘轮；
所述盖板靠近所述第一齿盘轮，所述盖板自远离所述第一齿盘轮方向依次嵌入设置有所述第一磨头、所述第二磨头、所述第三磨头、所述第四磨头和所述第五磨头，所述第一齿盘轮啮合有所述第一磨头，所述第一磨头通过所述第一同步带连接所述第二磨头，所述第二磨头通过所述第二同步带连接所述第三磨头，所述第三磨头通过所述第三同步带连接所述第四磨头，所述第四磨头通过所述第四同步带连接所述第五磨头。
2.根据权利要求1所述的一种磨头传动装置，其特征在于，所述第一磨头、所述第二磨头、所述第三磨头、所述第四磨头和所述第五磨头均通过螺钉固定于所述盖板上。
3.根据权利要求1所述的一种磨头传动装置，其特征在于，所述第一磨头上设置有斜齿轮槽和竖齿轮槽，所述第二磨头、所述第三磨头、所述第四磨头和所述第五磨头均设置有两所述竖齿轮槽。
一种磨头传动装置
技术领域
本发明涉及仪器设备制造技术领域，特别是涉及一种打磨头传动装置。
背景技术
随着手机通讯产业的快速发展，手机已经成为人们日常生活中必不可少的电子设备，手机壳需要经过打磨、抛光处理，使人手触摸的时候手感更光滑、更舒适，目前手机壳打磨头是通过齿轮蜗杆实现传动的，齿轮蜗杆传动效率低下，长期使用齿面容易磨损变形，为此需要定期更换齿轮，这使得使用时成本较高。
发明内容
基于此，有必要针对上述问题，提供一种磨头传动装置，能够有效提高传动效率，降低维护成本。
一种磨头传动装置，包括：电机驱动轮、传动轮、转动带、盖板、第一磨头、第二磨头、第三磨头、第四磨头、第五磨头、第一同步带、第二同步带、第三同步带和第四同步带；
所述电机驱动轮通过所述转动带连接所述传动轮，所述传动轮一侧设置有第一齿轮盘，所述传动轮另一侧设置有第二齿盘轮；
所述盖板靠近所述第一齿盘轮，所述盖板自远离所述第一齿盘轮方向依次嵌入设置有所述第一磨头、所述第二磨头、所述第三磨头、所述第四磨头和所述第五磨头，所述第一齿盘轮啮合有所述第一磨头，所述第一磨头通过所述第一同步带连接所述第二磨头，所述第二磨头通过所述第二同步带连接所述第三磨头，所述第三磨头通过所述第三同步带连接所述第四磨头，所述第四磨头通过所述第四同步带连接所述第五磨头。
在其中一实施例中，所述第一磨头、所述第二磨头、所述第三磨头、所述第四磨头和所述第五磨头均通过螺钉固定于所述盖板上。
在其中一实施例中，所述第一磨头上设置有斜齿轮槽和竖齿轮槽，所述第二磨头、所述第三磨头、所述第四磨头和所述第五磨头均设置有两所述竖齿轮槽。
上述一种磨头传动装置，通过电机驱动轮带动传动轮旋转，第一齿盘轮与第一磨头之间相互啮合，第一磨头一同随着第一齿盘轮旋转，第一磨头通过第一同步带带动第二磨头旋转，第二磨头通过第二同步带带动第三磨头旋转，第三磨头通过第三同步带带动第四磨头旋转，第四磨头通过第四同步带带动第五磨头旋转。该磨头传动装置，能够有效提高传动效率，降低维护成本。
附图说明
图1为其中一实施例一种磨头传动装置结构示意图；
图2为其中另一实施例一种磨头传动装置结构示意图。
具体实施方式
为使本发明的上述目的、特征和优点能够更加明显易懂，下面结合附图对本发明的具体实施方式做详细的说明。在下面的描述中阐述了很多具体细节以便于充分理解本发明。但是本发明能够以很多不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本发明内涵的情况下做类似改进，因此本发明不受下面公开的具体实施例的限制。
需要说明的是，当元件被称为“固定于”或“设置于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的，并不表示是唯一的实施方式。
除非另有定义，本文所使用的所有的技术和科学术语与属于本发明的技术领域的技术人员通常理解的含义相同。本文中在本发明的说明书中所使用的术语只是为了描述具体的实施方式的目的，不是旨在于限制本发明。本文所使用的术语“和/或”包括一个或多个相关的所列项目的任意的和所有的组合。
如图1所示，一种磨头传动装置，包括：电机驱动轮110、传动轮120、转动带130、盖板140、第一磨头150、第二磨头160、第三磨头170、第四磨头180、第五磨头190、第一同步带151、第二同步带161、第三同步带171和第四同步带181。
如图1所示，电机驱动轮110通过转动带130连接传动轮120，电机驱动轮110通过外部马达驱动旋转，通过转动带130带动传动轮120转动。传动轮120一侧设置有第一齿轮盘121，传动轮120另一侧设置有第二齿盘轮122，转动带130套设于第二齿盘轮122上。
如图1所示，盖板140靠近第一齿盘轮121，盖板140自远离第一齿盘轮121方向依次嵌入设置有第一磨头150、第二磨头160、第三磨头170、第四磨头180和第五磨头190，第一齿盘轮121啮合有第一磨头150，第一齿盘轮121带动第一磨头150旋转。第一磨头150通过第一同步带151连接第二磨头160，第一磨头150通过第一同步带151带动第二磨头160旋转。第二磨头160通过第二同步带161连接第三磨头170，第二磨头160通过第二同步带161带动第三磨头170旋转。第三磨头170通过第三同步带171连接第四磨头180，。第三磨头170通过第三同步带171带动第四磨头180旋转。第四磨头180通过第四同步带181连接第五磨头190，第四磨头180通过第四同步带181带动第五磨头190旋转。上述一种磨头传动装置，能够有效提高传动效率，降低维护成本。
如图1所示，在其中一实施例中，第一磨头150、第二磨头160、第三磨头170、第四磨头180和第五磨头190均通过螺钉固定于盖板140上，便于单独拆卸或安装打磨头。

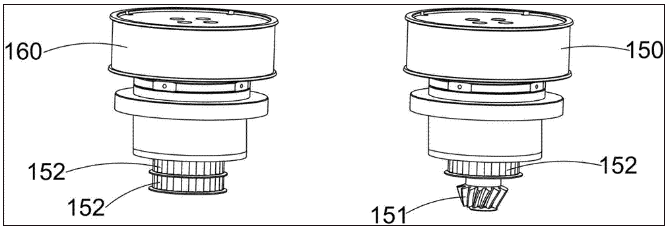

如图2所示、在其中一实施例中，第一磨头150上设置有斜齿轮槽151和竖齿轮槽152，通过斜齿轮槽151匹配啮合于第一齿盘轮121上，能够更有效带动第一磨头150旋转。第二磨头160、第三磨头170、第四磨头180和第五磨头190均设置有两竖齿轮槽152，通过竖齿轮槽152套设同步带能够带动磨头旋转。
以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。
以上所述实施例仅表达了本发明的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
