一种房屋建筑施工墙体钻孔机
一种房屋建筑施工墙体钻孔机
【申请公布号：CN108202418A；申请权利人：成都名典匠心工业产品设计有限公司; 发明设计人：陈道文;】
摘要：
本发明公开了一种房屋建筑施工墙体钻孔机，包括底座，所述底座内开设有齿轮腔和电机腔，所述电机腔内安装有第一电机，所述底座的上表面对称安装有两根螺纹杆，两根螺纹杆的上端共同安装有固定座，每根所述螺纹杆的下端均延伸至齿轮腔内并套设有同步轮，两个所述同步轮上共同套设有同步带，两根所述螺纹杆上共同螺纹连接有移动架，所述移动架的侧壁上开设有安装槽，所述安装槽的内侧壁上对称开设有多个滑槽，所述滑槽上共同滑动连接有机体，所述机体的内壁上安装有第二电机，所述第二电机的输出轴上贯穿机体并焊接有钻头。本发明结构巧妙，使用便捷，能够在墙体的不同位置进行打孔，在水平方向上移动，不会出现斜孔的情况。
主权项：
1.一种房屋建筑施工墙体钻孔机，包括底座（1），其特征在于：所述底座（1）内开设有齿轮腔（3）和电机腔，所述电机腔内安装有第一电机（2），所述底座（1）的上表面对称安装有两根螺纹杆（4），两根螺纹杆（4）的上端共同安装有固定座（7），每根所述螺纹杆（4）的下端均延伸至齿轮腔（3）内并套设有同步轮（12），且其中一根螺纹杆（4）的下端延伸至电机腔内并与第一电机（2）连接，两个所述同步轮（12）上共同套设有同步带（11），两根所述螺纹杆（4）上共同螺纹连接有移动架（8），所述移动架（8）的侧壁上开设有安装槽，所述安装槽的内侧壁上对称开设有多个滑槽（14），所述滑槽（14）上共同滑动连接有机体（6），所述机体（6）的内壁上安装有第二电机（13），所述第二电机（13）的输出轴上贯穿机体（6）并焊接有钻头（5），所述机体（6）的外侧壁上对称固定连接有两个单向齿条（17），所述安装槽的内壁上固定连接有安装架（16），所述安装架（16）的侧壁上安装有第三电机（9），所述第三电机（9）的输出轴贯穿安装架（16）并安装有不完全齿轮（15），且不完全齿轮（15）与其中一个单向齿条（17）啮合。
要求：
1.一种房屋建筑施工墙体钻孔机，包括底座（1），其特征在于：所述底座（1）内开设有齿轮腔（3）和电机腔，所述电机腔内安装有第一电机（2），所述底座（1）的上表面对称安装有两根螺纹杆（4），两根螺纹杆（4）的上端共同安装有固定座（7），每根所述螺纹杆（4）的下端均延伸至齿轮腔（3）内并套设有同步轮（12），且其中一根螺纹杆（4）的下端延伸至电机腔内并与第一电机（2）连接，两个所述同步轮（12）上共同套设有同步带（11），两根所述螺纹杆（4）上共同螺纹连接有移动架（8），所述移动架（8）的侧壁上开设有安装槽，所述安装槽的内侧壁上对称开设有多个滑槽（14），所述滑槽（14）上共同滑动连接有机体（6），所述机体（6）的内壁上安装有第二电机（13），所述第二电机（13）的输出轴上贯穿机体（6）并焊接有钻头（5），所述机体（6）的外侧壁上对称固定连接有两个单向齿条（17），所述安装槽的内壁上固定连接有安装架（16），所述安装架（16）的侧壁上安装有第三电机（9），所述第三电机（9）的输出轴贯穿安装架（16）并安装有不完全齿轮（15），且不完全齿轮（15）与其中一个单向齿条（17）啮合。
2.根据权利要求1所述的一种房屋建筑施工墙体钻孔机，其特征在于：所述底座（1）的下表面对称安装有多个万向轮。
3.根据权利要求1所述的一种房屋建筑施工墙体钻孔机，其特征在于：所述底座（1）与固定座（7）之间对称竖直安装有多个限位杆（10），且移动架（8）套设在限位杆（10）上。
4.根据权利要求1所述的一种房屋建筑施工墙体钻孔机，其特征在于：所述同步带（11）采用单向弧齿同步带。
5.根据权利要求1所述的一种房屋建筑施工墙体钻孔机，其特征在于：所述不完全齿轮（15）上均匀分布有多个轮齿，且轮齿分布的角度为90°～175°。
6.根据权利要求1所述的一种房屋建筑施工墙体钻孔机，其特征在于：每个所述同步轮（12）均通过普通平键与螺纹杆（4）过盈配合。
一种房屋建筑施工墙体钻孔机
技术领域
本发明涉及建筑技术领域，尤其涉及一种房屋建筑施工墙体钻孔机。
背景技术
在房屋建筑施工当中常常需要在墙体上开凿打孔，这就需要用到钻孔机，钻孔机是指利用比目标物更坚硬、更锐利的工具通过旋转切削或旋转挤压的方式，在目标物上留下圆柱形孔或洞的机械和设备统称，也有称为钻机、打孔机、打眼机、通孔机等，通过对精密部件进行钻孔，来达到预期的效果。目前，在墙体上开凿打孔时，一般采用人工手握打孔机对墙体进行钻孔，虽然携带便捷，但是工作效率低，而且在位置较高的墙体上打孔时，手臂不易保持水平状态，极易打出斜孔。
发明内容
本发明的目的是为了解决现有技术中在墙体上开凿打孔时，一般采用人工手握打孔机对墙体进行钻孔，虽然携带便捷，但是工作效率低，而且在位置较高的墙体上打孔时，手臂不易保持水平状态，极易打出斜孔的问题，而提出的一种房屋建筑施工墙体钻孔机。
为了实现上述目的，本发明采用了如下技术方案：
一种房屋建筑施工墙体钻孔机，包括底座，所述底座内开设有齿轮腔和电机腔，所述电机腔内安装有第一电机，所述底座的上表面对称安装有两根螺纹杆，两根螺纹杆的上端共同安装有固定座，每根所述螺纹杆的下端均延伸至齿轮腔内并套设有同步轮，且其中一根螺纹杆的下端延伸至电机腔内并与第一电机连接，两个所述同步轮上共同套设有同步带，两根所述螺纹杆上共同螺纹连接有移动架，所述移动架的侧壁上开设有安装槽，所述安装槽的内侧壁上对称开设有多个滑槽，所述滑槽上共同滑动连接有机体，所述机体的内壁上安装有第二电机，所述第二电机的输出轴上贯穿机体并焊接有钻头，所述机体的外侧壁上对称固定连接有两个单向齿条，所述安装槽的内壁上固定连接有安装架，所述安装架的侧壁上安装有第三电机，所述第三电机的输出轴贯穿安装架并安装有不完全齿轮，且不完全齿轮与其中一个单向齿条啮合。
优选地，所述底座的下表面对称安装有多个万向轮。
优选地，所述底座与固定座之间对称竖直安装有多个限位杆，且移动架套设在限位杆上。
优选地，所述同步带采用单向弧齿同步带。
优选地，所述不完全齿轮上均匀分布有多个轮齿，且轮齿分布的角度为90°～175°。
优选地，每个所述同步轮均通过普通平键与螺纹杆过盈配合。
本发明中，通过同步轮、同步带、螺纹杆和限位杆实现移动架在竖直方向上的移动，带动钻头在竖直方向上移动，能够在墙体的不同位置进行打孔；通过不完全齿轮与单向齿条的啮合运动，实现钻头在水平方向上的移动，配合第二电机对墙体实现钻孔。
附图说明

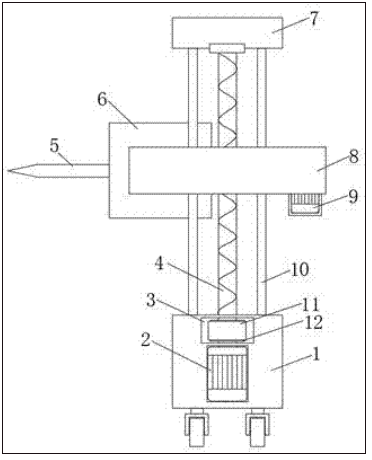

图1为本发明提出的一种房屋建筑施工墙体钻孔机的结构示意图；
图2为本发明提出的一种房屋建筑施工墙体钻孔机中移动架部分结构示意图；

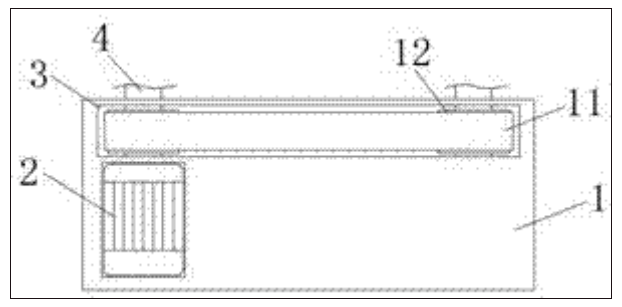

图3为本发明提出的一种房屋建筑施工墙体钻孔机中齿轮腔部分结构示意图。
图中：1底座、2第一电机、3齿轮腔、4螺纹杆、5钻头、6机体、7固定座、8移动架、9第三电机、10限位杆、11同步带、12同步轮、13第二电机、14滑槽、15不完全齿轮、16安装架、17单向齿条。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
参照图1-3，一种房屋建筑施工墙体钻孔机，包括底座1，底座1的下表面对称安装有多个万向轮，便于移动，底座1内开设有齿轮腔3和电机腔，电机腔内安装有第一电机2，底座1的上表面对称安装有两根螺纹杆4，两根螺纹杆4的上端共同安装有固定座7，底座1与固定座7之间对称竖直安装有多个限位杆10，且移动架8套设在限位杆10上，每根螺纹杆4的下端均延伸至齿轮腔3内并套设有同步轮12，每个同步轮12均通过普通平键与螺纹杆4过盈配合，且其中一根螺纹杆4的下端延伸至电机腔内并与第一电机2连接，两个同步轮12上共同套设有同步带11，同步带11采用单向弧齿同步带，单向弧齿同步带，耐磨性能好，工作时噪声小，不需润滑。
两根螺纹杆4上共同螺纹连接有移动架8，移动架8的侧壁上开设有安装槽，安装槽的内侧壁上对称开设有多个滑槽14，滑槽14上共同滑动连接有机体6，机体6的内壁上安装有第二电机13，第二电机13的输出轴上贯穿机体6并焊接有钻头5，机体6的外侧壁上对称固定连接有两个单向齿条17，安装槽的内壁上固定连接有安装架16，安装架16的侧壁上安装有第三电机9，第三电机9的输出轴贯穿安装架16并安装有不完全齿轮15，不完全齿轮15上均匀分布有多个轮齿，且轮齿分布的角度为90°～175°，且不完全齿轮15与其中一个单向齿条17啮合。
本发明在使用时，打开第一电机2，第一电机2带动与之连接的螺纹杆4随之转动，则安装在此螺纹杆4上的同步轮12随之转动，并通过同步带11带动另一个同步轮12转动，则另一根螺纹杆4转动，则螺纹连接在螺纹杆4上的移动架8在限位杆10的限位作用下在竖直方向上移动，移动至合适位置时停止，然后同时打开第二电机13和第三电机9，第二电机13带动钻头5转动，第三电机9带动不完全齿轮15转动，当不完全齿轮15与其中一个单向齿条17啮合时，通过单向齿条17带动机体6在滑槽14内向墙体方向移动，配合钻头5实现钻孔，当不完全齿轮15与另一个单向齿条17啮合时，带动机体6在滑槽14内向远离墙体的方向运动，使得钻头5远离孔。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
