单根同步带动力传动结构
单根同步带动力传动结构
【授权公告号：CN207705977U；申请权利人：桂林橡胶设计院有限公司;发明设计人： 石东明;】
摘要：
本实用新型公开了一种单根同步带动力传动结构，包括带动移动件于固定件上前、后移动的传动机构，所述传动机构包括同步带轮和同步带，所述同步带轮安装于移动件上，所述同步带的中间带体用前、后压轮包绕在同步带轮上，同步带的一端于移动件的前方固装于固定件上，同步带的另一端于移动件的后方固装于固定件上。本实用新型可以长距离传递动力，机构简单实用，便于维护，传动效率高，移动位置精确。
主权项：
1.单根同步带动力传动结构，包括带动移动件于固定件上前、后移动的传动机构，其特征在于：所述传动机构包括同步带轮(1)和同步带(2)，所述同步带轮(1)安装于移动件上，所述同步带(2)的中间带体用前、后压轮(3、4)包绕在同步带轮(1)上，同步带(2)的一端于移动件的前方固装于固定件上，同步带(2)的另一端于移动件的后方固装于固定件上。
要求;
1.单根同步带动力传动结构，包括带动移动件于固定件上前、后移动的传动机构，其特征在于：所述传动机构包括同步带轮(1)和同步带(2)，所述同步带轮(1)安装于移动件上，所述同步带(2)的中间带体用前、后压轮(3、4)包绕在同步带轮(1)上，同步带(2)的一端于移动件的前方固装于固定件上，同步带(2)的另一端于移动件的后方固装于固定件上。
2.根据权利要求1所述的单根同步带动力传动结构，其特征在于：前、后压轮(3、4)于同步带轮(1)的前、后下部安装于移动件上。
3.根据权利要求2所述的单根同步带动力传动结构，其特征在于：前压轮(3)前侧的同步带(2)水平设置，后压轮(4)后侧的同步带(2)水平设置。
4.根据权利要求1～3中任意一项所述的单根同步带动力传动结构，其特征在于：所述移动件为滑座(5)，所述固定件为机座(6)，所述滑座(5)通过导轨机构、或滚轮机构(8)、或直线轴承机构安装于机座(6)。
5.根据权利要求1～3中任意一项所述的单根同步带动力传动结构，其特征在于：所述同步带轮(1)的驱动为移动件上安装的步进电机(7)。
6.根据权利要求5所述的单根同步带动力传动结构，其特征在于：所述步进电机(7)通过皮带带动同步带轮(1)。
单根同步带动力传动结构
技术领域
本实用新型涉及传动机构，具体为一种单根同步带动力传动结构。
背景技术
一移动机构在另一固定机构上通过导轨机构长距离移动时，采取的传动机构通常为齿轮齿条传动副，安装于移动机构上的齿轮由电机带动，所述齿轮啮合安装在固定机构上的齿条。
齿轮齿条传动副作为传动机构，存在移动距离精度不够的问题。
实用新型内容
针对现有技术的不足，本实用新型所要解决的技术问题是提出了一种确保长距离移动精度的单根同步带动力传动结构。
能够解决上述问题的单根同步带动力传动结构，其技术方案包括带动移动件于固定件上前、后移动的传动机构，所不同的是所述传动机构包括同步带轮和同步带，所述同步带轮安装于移动件上，所述同步带的中间带体用前、后压轮包绕在同步带轮上，同步带的一端于移动件的前方固装于固定件上，同步带的另一端于移动件的后方固装于固定件上。
常规上，前、后压轮于同步带轮的前、后下部安装于移动件上。
常规上，前压轮前侧的同步带水平设置，后压轮后侧的同步带水平设置。
所述移动件通常为滑座，所述固定件通常为机座，所述滑座通过导轨机构、或滚轮机构、或直线轴承机构安装于机座。
所述同步带轮的驱动为移动件上安装的步进电机。
所述步进电机通过皮带带动同步带轮。
本实用新型的有益效果：
本实用新型单根同步带动力传动结构可以长距离传动动力，机构简单实用，便于维护，传动效率高，移动位置精确。
附图说明

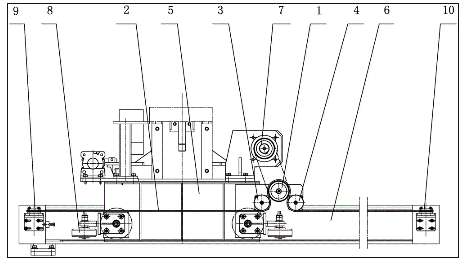

图1为本实用新型一种实施方式的立体结构图。
图号标识：1、同步带轮；2、同步带；3、前压轮；4、后压轮；5、滑座；6、机座；7、步进电机；8、滚轮机构；9、前压盘；10、后压盘。
具体实施方式
下面结合附图所示实施方式对本实用新型的技术方案作进一步说明。
本实用新型单根同步带动力传动结构包括通过滚轮机构8安装于机座6上的滑座5以及带动滑座5于机座6上前、后移动的传动机构，如图1所示。
所述传动机构包括同步带轮1和同步带2，所述同步带轮1安装于滑座5上并通过皮带连接安装于滑座5上步进电机7，所述同步带2的中间带体用前、后压轮3、4压紧包绕在同步带轮1上(至少形成有大于180°的包角)，前、后压轮3、4于同步带轮1的前、后下部安装于滑座5上，所述同步带2的前端水平向前伸展并于滑座5的前方用前压盘9压装于机座6上，同步带2的后端水平向后伸展并于滑座5的的后方用后压盘10压装于机座6上，如图1所示。
本实用新型的运行方式为：
当步进电机7带动同步带轮1正、反旋转时，由于同步带2是固定不动的，因而同步带轮1可带动滑座5在机座6上前、后运动。
