一种可自动移栽机构
一种可自动移栽机构
【申请(专利)号：CN201820211619.0；申请权利人：浙江巨盾科技有限公司;发明设计人：楼栋;】
摘要：
本实用新型公开了一种可自动移栽机构，包括滚筒主体架和皮带运动机构，滚筒主体架包括矩形的主框架，主框架内平行安装有两根第一电动滚筒，第一电动滚筒一端通过螺栓连接在主框架上、另一端通过螺栓连接在主框架内的电动滚筒固定座上，电动滚筒固定座通过螺栓固定在主框架内，皮带运动机构包括两端的主支撑架和两侧的副支撑架围成的矩形框体，主支撑架上与副支撑架平行安装有第二电动滚筒，第二电动滚筒上通过涨紧套安装有若干同步轮，副支撑架上与主支撑架平行安装有滑轮固定板，滑轮固定板上安装有滑轮，同步轮和滑轮的外部传动套设有同步带；有益效果：滚轮和导向支撑件的限位可以不让机构发生偏移，稳固机构的整体运转。
主权项：
1.一种可自动移栽机构，包括下部的滚筒主体架和上部的皮带运动机构，皮带运动机构安装在滚筒主体架的上部，其特征在于：所述的滚筒主体架包括矩形的主框架(1)，主框架(1)内平行安装有两根第一电动滚筒(2)，第一电动滚筒(2)一端通过螺栓连接在主框架(1)上、另一端通过螺栓连接在主框架(1)内的电动滚筒固定座(3)上，电动滚筒固定座(3)通过螺栓固定在主框架(1)内，第一电动滚筒(2)的两端均通过螺栓固定有凸轮(4)，皮带运动机构包括两端的主支撑架(5)和两侧的副支撑架(6)围成的矩形框体，主支撑架(5)上与副支撑架(6)平行安装有第二电动滚筒(7)，第二电动滚筒(7)上通过涨紧套(8)安装有若干同步轮(9)，副支撑架(6)上与主支撑架(5)平行安装有滑轮固定板(10)，滑轮固定板(10)上安装有滑轮(11)，同步轮(9)和滑轮(11)的外部传动套设有同步带(12)。
要求：
1.一种可自动移栽机构，包括下部的滚筒主体架和上部的皮带运动机构，皮带运动机构安装在滚筒主体架的上部，其特征在于：所述的滚筒主体架包括矩形的主框架(1)，主框架(1)内平行安装有两根第一电动滚筒(2)，第一电动滚筒(2)一端通过螺栓连接在主框架(1)上、另一端通过螺栓连接在主框架(1)内的电动滚筒固定座(3)上，电动滚筒固定座(3)通过螺栓固定在主框架(1)内，第一电动滚筒(2)的两端均通过螺栓固定有凸轮(4)，皮带运动机构包括两端的主支撑架(5)和两侧的副支撑架(6)围成的矩形框体，主支撑架(5)上与副支撑架(6)平行安装有第二电动滚筒(7)，第二电动滚筒(7)上通过涨紧套(8)安装有若干同步轮(9)，副支撑架(6)上与主支撑架(5)平行安装有滑轮固定板(10)，滑轮固定板(10)上安装有滑轮(11)，同步轮(9)和滑轮(11)的外部传动套设有同步带(12)。
2.根据权利要求1所述的一种可自动移栽机构，其特征在于：所述的主框架(1)内通过感应支架(21)安装有金属感应器(22)。
3.根据权利要求1或2所述的一种可自动移栽机构，其特征在于：所述的矩形的主框架(1)内的拐角处安装有护角固定件(31)。
4.根据权利要求3所述的一种可自动移栽机构，其特征在于：所述的矩形的主框架(1)内侧的四个面上均通过滚轮支撑座(41)安装有滚轮(42)，滚轮支撑座(41)与滚轮(42)之间过盈配合连接。
5.根据权利要求4所述的一种可自动移栽机构，其特征在于：所述两端的主支撑架(5)的上部安装有耐滑轮(51)。
6.根据权利要求5所述的一种可自动移栽机构，其特征在于：所述两端的主支撑架(5)和两侧的副支撑架(6)的外侧均安装有与主框架(1)连接用的导向支撑件(61)。
7.根据权利要求6所述的一种可自动移栽机构，其特征在于：所述的第二电动滚筒(7)通过滚筒支撑架(71)安装在主支撑架(5)上。
8.根据权利要求7所述的一种可自动移栽机构，其特征在于：所述的滑轮(11)的两侧设置有滑轮皮带固定板(81)。
9.根据权利要求8所述的一种可自动移栽机构，其特征在于：所述的滑轮固定板(10)上安装有调节同步带(12)用的皮带加紧座(91)。
一种可自动移栽机构
技术领域
本实用新型涉及一种移栽机构，特别涉及一种可自动移栽机构。
背景技术
目前，在市场上的移栽机构很多，特别在功能方面不够全面，成本又高，占用空间又大，等不足。
实用新型内容
本实用新型所要解决的技术问题是针对现有技术的不足，提供一种可自动移栽机构。
为了实现上述目的，本实用新型所采取的措施：
一种可自动移栽机构，包括下部的滚筒主体架和上部的皮带运动机构，皮带运动机构安装在滚筒主体架的上部，所述的滚筒主体架包括矩形的主框架，主框架内平行安装有两根第一电动滚筒，第一电动滚筒一端通过螺栓连接在主框架上、另一端通过螺栓连接在主框架内的电动滚筒固定座上，电动滚筒固定座通过螺栓固定在主框架内，第一电动滚筒的两端均通过螺栓固定有凸轮，皮带运动机构包括两端的主支撑架和两侧的副支撑架围成的矩形框体，主支撑架上与副支撑架平行安装有第二电动滚筒，第二电动滚筒上通过涨紧套安装有若干同步轮，副支撑架上与主支撑架平行安装有滑轮固定板，滑轮固定板上安装有滑轮，同步轮和滑轮的外部传动套设有同步带；
所述的主框架内通过感应支架安装有金属感应器；
所述的矩形的主框架内的拐角处安装有护角固定件；
所述的矩形的主框架内侧的四个面上均通过滚轮支撑座安装有滚轮，滚轮支撑座与滚轮之间过盈配合连接；
所述两端的主支撑架的上部安装有耐滑轮；
所述两端的主支撑架和两侧的副支撑架的外侧均安装有与主框架连接用的导向支撑件；
所述的第二电动滚筒通过滚筒支撑架安装在主支撑架上；
所述的滑轮的两侧设置有滑轮皮带固定板；
所述的滑轮固定板上安装有调节同步带用的皮带加紧座。
本实用新型的有益效果：实用，生产成本低，结构新颖，可以实现整个机构的上下运动，通过感应信号，可以控制转动状态，实现同步带运转，滚轮和导向支撑件的限位可以不让机构发生偏移，稳固机构的整体运转。
附图说明

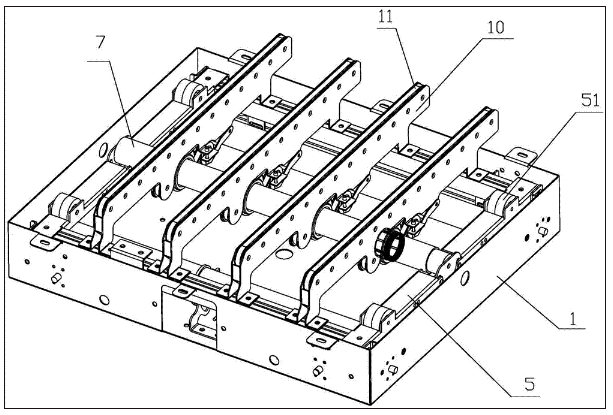

图1，本实用新型的外部结构示意图。

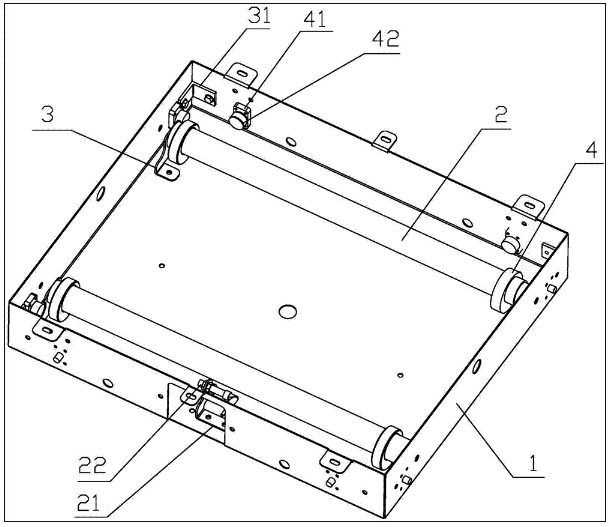

图2，本实用新型的滚筒主体架结构示意图。

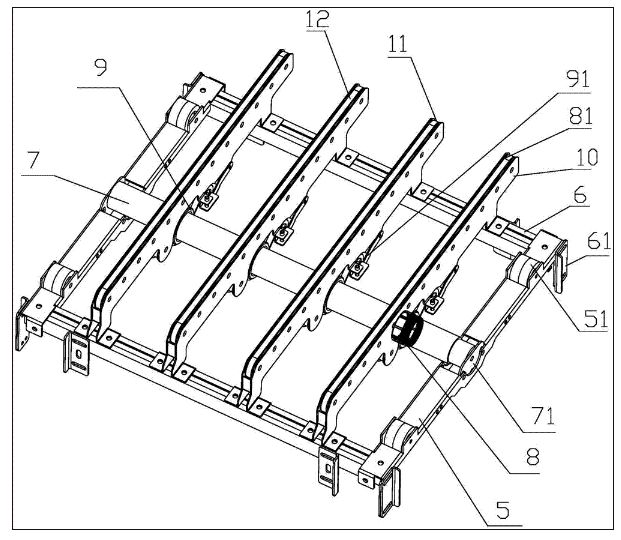

图3，本实用新型的皮带运动机构结构示意图。
具体实施方式
一种可自动移栽机构，包括下部的滚筒主体架和上部的皮带运动机构，皮带运动机构安装在滚筒主体架的上部，所述的滚筒主体架包括矩形的主框架1，主框架1内平行安装有两根第一电动滚筒2，第一电动滚筒2一端通过螺栓连接在主框架1上、另一端通过螺栓连接在主框架1内的电动滚筒固定座3上，电动滚筒固定座3通过螺栓固定在主框架1内，第一电动滚筒2的两端均通过螺栓固定有凸轮4，皮带运动机构包括两端的主支撑架5和两侧的副支撑架6围成的矩形框体，主支撑架5上与副支撑架6平行安装有第二电动滚筒7，第二电动滚筒7上通过涨紧套8安装有若干同步轮9，副支撑架6上与主支撑架5平行安装有滑轮固定板10，滑轮固定板10上安装有滑轮11，同步轮9和滑轮11的外部传动套设有同步带12。第二电动滚筒7带动同步轮9转动，同步轮9带动同步带12运动。
所述的主框架1内通过感应支架21安装有金属感应器22。金属感应器22的感应信号可以用来控制第一电动滚筒2的转动状态。
所述的矩形的主框架1内的拐角处安装有护角固定件31。
所述的矩形的主框架1内侧的四个面上均通过滚轮支撑座41安装有滚轮42，滚轮支撑座41与滚轮42之间过盈配合连接。
所述两端的主支撑架5的上部安装有耐滑轮51。凸轮4与耐滑轮51接触，第一电动滚筒2带动凸轮4转动的时候，实现上下运动。
所述两端的主支撑架5和两侧的副支撑架6的外侧均安装有与主框架1连接用的导向支撑件61。
所述的第二电动滚筒7通过滚筒支撑架71安装在主支撑架5上。
所述的滑轮11的两侧设置有滑轮皮带固定板81。
所述的滑轮固定板10上安装有调节同步带12用的皮带加紧座91。
下部的滚筒主体架与上部的皮带运动机构之间，通过导向支撑件61和滚轮42进行导向和限位，可以不让机构发生偏移，稳固机构的整体运转。
