双齿轴雕刻机

【申请公布号：CN108544881A；申请权利人：张家口市宣化曼特机械有限公司;】


摘要：

本发明公开了一种双齿轴雕刻机，包括：机架、机头、从动轴、主动轴、涨紧轮调节器、齿条、涨紧轮，在原有的齿条雕刻机结构不变的情况下，将从动轴与主动轴下方的齿轴改成斜齿轴，并与齿条配合；所述的齿条纵贯机架的侧壁；主动轴和从动轴上部分别设置有带轮，两个带轮通过同步带连接传动；所述的涨紧轮及涨紧轮调节器设置在两个带轮之间。本发明通过俩个斜齿轴来提高齿轮与齿条之间的咬合程度，最大限度的减小各轴的反向间隙，从而提高雕刻机的切割精度；两轴采用同步带轮保持同步，利用涨紧轮调节同步带，使主动轴和从动轴的齿轮（齿轴）与齿条咬合力度加大，避免脱齿现象的发生。

主权项：

1.双齿轴雕刻机，包括：机架、机头、从动轴、主动轴、涨紧轮调节器、齿条、涨紧轮，其特征在于：在原有的齿条雕刻机结构不变的情况下，将从动轴与主动轴下方的齿轴改成斜齿轴，并与齿条配合；所述的齿条纵贯机架的侧壁；主动轴和从动轴上部分别设置有带轮，两个带轮通过同步带连接传动；所述的涨紧轮及涨紧轮调节器设置在两个带轮之间。

要求：
1.双齿轴雕刻机，包括：机架、机头、从动轴、主动轴、涨紧轮调节器、齿条、涨紧轮，其特征在于：在原有的齿条雕刻机结构不变的情况下，将从动轴与主动轴下方的齿轴改成斜齿轴，并与齿条配合；所述的齿条纵贯机架的侧壁；主动轴和从动轴上部分别设置有带轮，两个带轮通过同步带连接传动；所述的涨紧轮及涨紧轮调节器设置在两个带轮之间。

双齿轴雕刻机
技术领域

本发明属于雕刻机技术领域，具体的说是双齿轴雕刻机。

背景技术

普通齿条雕刻机主要弊端切割精度差，主要原因是齿轮与齿条之间咬合度不高，易出现脱齿的显现，导致成品率低的原因。

发明内容

本发明的目的在于克服现有技术的不足，而提供一种结构简单、咬合度高、不易出现脱齿现象的双齿轴雕刻机。

双齿轴雕刻机，包括：机架、机头、从动轴、主动轴、涨紧轮调节器、齿条、涨紧轮，在原有的齿条雕刻机结构不变的情况下，将从动轴与主动轴下方的齿轴改成斜齿轴，并与齿条配合；所述的齿条纵贯机架的侧壁；主动轴和从动轴上部分别设置有带轮，两个带轮通过同步带连接传动；所述的涨紧轮及涨紧轮调节器设置在两个带轮之间。

本发明通过俩个斜齿轴来提高齿轮与齿条之间的咬合程度，最大限度的减小各轴的反向间隙，从而提高雕刻机的切割精度；两轴采用同步带轮保持同步，利用涨紧轮调节同步带，使主动轴和从动轴的齿轮（齿轴）与齿条咬合力度加大，避免脱齿现象的发生。

附图说明

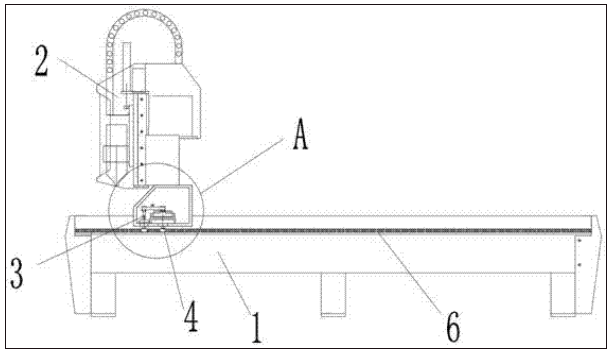

图1为本发明的结构示意图。

图2为本发明的A处放大图。

1、机架，2、机头，3、从动轴，4、主动轴，5、涨紧轮调节器，6、齿条，7、涨紧轮，8、同步带，9带轮。

具体实施方式

下面结合附图说明，对本发明做进一步的阐述。

双齿轴雕刻机，包括：机架、机头、从动轴、主动轴、涨紧轮调节器、齿条、涨紧轮，在原有的齿条雕刻机结构不变的情况下，将从动轴与主动轴下方的齿轴改成斜齿轴，并与齿条配合；所述的齿条纵贯机架的侧壁；主动轴和从动轴上部分别设置有带轮，两个带轮通过同步带连接传动；所述的涨紧轮及涨紧轮调节器设置在两个带轮之间；两轴采用同步带轮保持同步，利用涨紧轮调节同步带，使主动轴和从动轴的齿轮（齿轴）与齿条咬合力度加大，避免脱齿现象的发生。
