摘要：
本发明公开了一种用于多目摄像机的投影多点触摸桌装置，装置本体内部右侧设置驱动电机，驱动电机固定连接电机支座，电机支座螺栓固定连接装置本体，且驱动电机下端转动连接主动轴，主动轴下端轴承转动连接装置本体底部，主动轴中部滚动连接同步带右侧，同步带左侧滚动连接螺纹杆下部，螺纹杆下端轴承转动连接装置本体底部，螺纹杆上部螺纹连接台阶轴内腔。该装置通过螺纹杆和套筒的共同作用使得台阶轴实现上下移动功能，台阶轴带动电子成像桌面摆动角度，实现不同角度的观看，利用抽屉对物品实现收纳功能，通过磁条将抽屉稳固，滚轮可有效减小抽屉抽拉时的摩擦阻力，通过板簧和弹簧伸缩杆一同对装置本体及电子成像桌面进行减震。
主权项：
1.一种用于多目摄像机的投影多点触摸桌装置，包括装置本体（1）、电子成像桌面（2）、台阶轴（6）、同步带（9）、驱动电机（10）、蓄电池（13）、弹簧伸缩杆（17）和板簧（18），其特征在于，所述装置本体（1）上端右侧设置铰接柱（3），铰接柱（3）铰接电子成像桌面（2）下表面右侧，电子成像桌面（2）下表面左侧设置导向槽（4），导向槽（4）内滑动连接移动柱（5），且移动柱（5）下端转动连接台阶轴（6）上端，台阶轴（6）套合于套筒（7）内部，套筒（7）固定连接装置本体（1），套筒（7）内表面设置多个凹槽，台阶轴（6）外表面设置等数凸台；所述装置本体（1）内部右侧设置驱动电机（10），驱动电机（10）固定连接电机支座（11），电机支座（11）螺栓固定连接装置本体（1），且驱动电机（10）下端转动连接主动轴（12），主动轴（12）下端轴承转动连接装置本体（1）底部，主动轴（12）中部滚动连接同步带（9）右侧，同步带（9）左侧滚动连接螺纹杆（8）下部，螺纹杆（8）下端轴承转动连接装置本体（1）底部，螺纹杆（8）上部螺纹连接台阶轴（6）内腔；所述装置本体（1）下部右侧设有蓄电池（13），蓄电池（13）导线连接驱动电机（10）和开关，且装置本体（1）下部左侧设置抽屉（14），抽屉（14）外端面固定连接拉手（21）；所述装置本体（1）下端四角固定连接弹簧伸缩杆（17），弹簧伸缩杆（17）下端固定连接底板（22），装置本体（1）底部中央固定连接板簧（18）上端，板簧（18）下端两侧对称设置有滑块（19），滑块（19）滑动连接滑槽（23），滑槽（23）设置于底板（22）上表面，且滑槽（23）内固定连接复位弹簧（24），复位弹簧（24）抵接滑块（19）。
要求：
1.一种用于多目摄像机的投影多点触摸桌装置，包括装置本体（1）、电子成像桌面（2）、台阶轴（6）、同步带（9）、驱动电机（10）、蓄电池（13）、弹簧伸缩杆（17）和板簧（18），其特征在于，所述装置本体（1）上端右侧设置铰接柱（3），铰接柱（3）铰接电子成像桌面（2）下表面右侧，电子成像桌面（2）下表面左侧设置导向槽（4），导向槽（4）内滑动连接移动柱（5），且移动柱（5）下端转动连接台阶轴（6）上端，台阶轴（6）套合于套筒（7）内部，套筒（7）固定连接装置本体（1），套筒（7）内表面设置多个凹槽，台阶轴（6）外表面设置等数凸台；所述装置本体（1）内部右侧设置驱动电机（10），驱动电机（10）固定连接电机支座（11），电机支座（11）螺栓固定连接装置本体（1），且驱动电机（10）下端转动连接主动轴（12），主动轴（12）下端轴承转动连接装置本体（1）底部，主动轴（12）中部滚动连接同步带（9）右侧，同步带（9）左侧滚动连接螺纹杆（8）下部，螺纹杆（8）下端轴承转动连接装置本体（1）底部，螺纹杆（8）上部螺纹连接台阶轴（6）内腔；所述装置本体（1）下部右侧设有蓄电池（13），蓄电池（13）导线连接驱动电机（10）和开关，且装置本体（1）下部左侧设置抽屉（14），抽屉（14）外端面固定连接拉手（21）；所述装置本体（1）下端四角固定连接弹簧伸缩杆（17），弹簧伸缩杆（17）下端固定连接底板（22），装置本体（1）底部中央固定连接板簧（18）上端，板簧（18）下端两侧对称设置有滑块（19），滑块（19）滑动连接滑槽（23），滑槽（23）设置于底板（22）上表面，且滑槽（23）内固定连接复位弹簧（24），复位弹簧（24）抵接滑块（19）。
2.根据权利要求1所述的一种用于多目摄像机的投影多点触摸桌装置，其特征在于，所述抽屉（14）背面固定连接磁条（15），装置本体（1）内部设置另一异性磁条。
3.根据权利要求1所述的一种用于多目摄像机的投影多点触摸桌装置，其特征在于，所述蓄电池（13）具有充电口。
4.根据权利要求1所述的一种用于多目摄像机的投影多点触摸桌装置，其特征在于，所述驱动电机（10）为伺服电机。
5.根据权利要求1所述的一种用于多目摄像机的投影多点触摸桌装置，其特征在于，所述底板（22）下端固定连接支腿（20）。
6.根据权利要求1所述的一种用于多目摄像机的投影多点触摸桌装置，其特征在于，所述抽屉（14）下端四角分别转动连接有滚轮（16）。
一种用于多目摄像机的投影多点触摸桌装置
技术领域
本发明涉及一种电子设备，具体是一种用于多目摄像机的投影多点触摸桌装置。
背景技术
随着科技的发展，越来越多的电子高科技产品进入人们的视野和生活中，其中触摸桌面便是其中一种，通过触摸桌面让桌面立刻生动起来，变成一个多媒体娱乐中心和信息资讯平台，图文并茂，形式新颖。它不仅是具有普通桌子的功能，更是人机互动的多媒体平台，只需轻轻点击，就能带来不一样的信息体验和时尚感觉！同时可以支持多人参与互动，互相不影响，大大提高了用户的查阅速度和对媒体资源的利用效率。使用者更以自由地在桌面上和数字内容交互，完全摆脱“鼠标+键盘”的传统人机交互方式，模糊了物理和虚拟世界之间的边线。
然而现有的触摸桌面大多采用固定设置，桌面的角度不可调节，需要使用者将头低下观看和操作，长时间使用会造成使用者颈部弯曲不适，不利于使用者的身体健康。
发明内容
本发明的目的在于提供一种用于多目摄像机的投影多点触摸桌装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种用于多目摄像机的投影多点触摸桌装置，包括装置本体、电子成像桌面、台阶轴、同步带、驱动电机、蓄电池、弹簧伸缩杆和板簧，所述装置本体上端右侧设置铰接柱，铰接柱铰接电子成像桌面下表面右侧，电子成像桌面下表面左侧设置导向槽，导向槽内滑动连接移动柱，且移动柱下端转动连接台阶轴上端，台阶轴套合于套筒内部，套筒固定连接装置本体，套筒内表面设置多个凹槽，台阶轴外表面设置等数凸台；所述装置本体内部右侧设置驱动电机，驱动电机固定连接电机支座，电机支座螺栓固定连接装置本体，且驱动电机下端转动连接主动轴，主动轴下端轴承转动连接装置本体底部，主动轴中部滚动连接同步带右侧，同步带左侧滚动连接螺纹杆下部，螺纹杆下端轴承转动连接装置本体底部，螺纹杆上部螺纹连接台阶轴内腔；所述装置本体下部右侧设有蓄电池，蓄电池导线连接驱动电机和开关，且装置本体下部左侧设置抽屉，抽屉外端面固定连接拉手；所述装置本体下端四角固定连接弹簧伸缩杆，弹簧伸缩杆下端固定连接底板，装置本体底部中央固定连接板簧上端，板簧下端两侧对称设置有滑块，滑块滑动连接滑槽，滑槽设置于底板上表面，且滑槽内固定连接复位弹簧，复位弹簧抵接滑块。
作为本发明进一步的方案：所述抽屉背面固定连接磁条，装置本体内部设置另一异性磁条。
作为本发明再进一步的方案：所述蓄电池具有充电口。
作为本发明再进一步的方案：所述驱动电机为伺服电机。
作为本发明再进一步的方案：所述底板下端固定连接支腿。
作为本发明再进一步的方案：所述抽屉下端四角分别转动连接有滚轮。
与现有技术相比，本发明的有益效果是：该装置通过螺纹杆和套筒的共同作用使得台阶轴实现上下移动功能，台阶轴带动电子成像桌面摆动角度，实现不同角度的观看，克服了现有电子成像桌的桌面固定的问题，利用抽屉对物品实现收纳功能，通过磁条将抽屉稳固，滚轮可有效减小抽屉抽拉时的摩擦阻力，通过板簧和弹簧伸缩杆一同对装置本体及电子成像桌面进行减震，防止受到撞击或者震荡时将内部电子元器件及电路损坏。
附图说明
图1为用于多目摄像机的投影多点触摸桌装置的结构示意图。

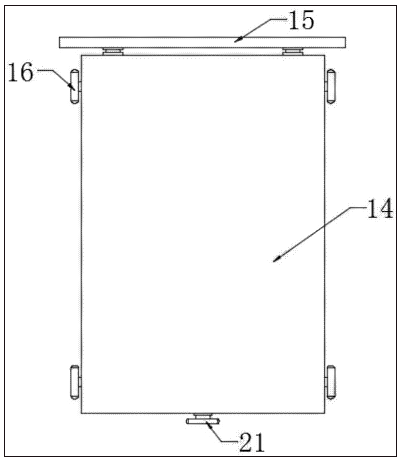

图2为用于多目摄像机的投影多点触摸桌装置中抽屉和磁条的俯视图。
图3为用于多目摄像机的投影多点触摸桌装置中滑块和复位弹簧的局部放大图。
图中：1-装置本体；2-电子成像桌面；3-铰接柱；4-导向槽；5-移动柱；6-台阶轴；7-套筒；8-螺纹杆；9-同步带；10-驱动电机；11-电机支座；12-主动轴；13-蓄电池；14-抽屉；15-磁条；16-滚轮；17-弹簧伸缩杆；18-板簧；19-滑块；20-支腿；21-拉手；22-底板；23-滑槽；24-复位弹簧。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1～3，本发明实施例中，一种用于多目摄像机的投影多点触摸桌装置，包括装置本体1、电子成像桌面2、台阶轴6、同步带9、驱动电机10、蓄电池13、弹簧伸缩杆17和板簧18；所述装置本体1上端右侧设置铰接柱3，铰接柱3铰接电子成像桌面2下表面右侧，电子成像桌面2下表面左侧设置导向槽4，导向槽4内滑动连接移动柱5，且移动柱5下端转动连接台阶轴6上端，台阶轴6套合于套筒7内部，套筒7固定连接装置本体1，套筒7内表面设置多个凹槽，台阶轴6外表面设置等数凸台，通过凸台和凹槽配合使得台阶轴6可沿套筒7上下移动而不能发生相对转动；所述装置本体1内部右侧设置驱动电机10，驱动电机10固定连接电机支座11，电机支座11螺栓固定连接装置本体1，且驱动电机10下端转动连接主动轴12，主动轴12下端轴承转动连接装置本体1底部，主动轴12中部滚动连接同步带9右侧，同步带9左侧滚动连接螺纹杆8下部，螺纹杆8下端轴承转动连接装置本体1底部，螺纹杆8上部螺纹连接台阶轴6内腔，驱动电机10为伺服电机，可实现正反转动，驱动电机10通电工作带动主动轴12转动，转动的主动轴12通过同步带9驱动螺纹杆8跟随转动，在螺纹杆8和套筒7的共同作用下使得台阶轴6上下移动，上下移动的台阶轴6驱动移动柱5在导向槽4内滑动并带动电子成像桌面2摆动角度，实现不同角度的观看，克服了现有电子成像桌的桌面固定的问题。
所述装置本体1下部右侧设有蓄电池13，蓄电池13具有充电口，蓄电池13导线连接驱动电机10和开关，且装置本体1下部左侧设置抽屉14，抽屉14外端面固定连接拉手21，抽屉14下端四角分别转动连接有滚轮16，抽屉14背面固定连接磁条15，装置本体1内部设置另一异性磁条。
所述装置本体1下端四角固定连接弹簧伸缩杆17，弹簧伸缩杆17下端固定连接底板22，装置本体1底部中央固定连接板簧18上端，板簧18下端两侧对称设置有滑块19，滑块19滑动连接滑槽23，滑槽23设置于底板22上表面，且滑槽23内固定连接复位弹簧24，复位弹簧24抵接滑块19，底板22下端固定连接支腿20，通过板簧18和弹簧伸缩杆17一同对装置本体1及电子成像桌面2进行减震，防止受到撞击或者震荡时将内部电子元器件及电路损坏。
本发明的工作原理是：驱动电机10通电工作带动主动轴12转动，转动的主动轴12通过同步带9驱动螺纹杆8跟随转动，通过凸台和凹槽配合使得台阶轴6可沿套筒7上下移动而不能发生相对转动，在螺纹杆8和套筒7的共同作用下使得台阶轴6上下移动，上下移动的台阶轴6驱动移动柱5在导向槽4内滑动并带动电子成像桌面2摆动角度，实现不同角度的观看，克服了现有电子成像桌的桌面固定的问题，装置本体1下部左侧设置抽屉14，抽屉14外端面固定连接拉手21，抽屉14下端四角分别转动连接有滚轮16，抽屉14背面固定连接磁条15，装置本体1内部设置另一异性磁条，利用抽屉14对物品实现收纳功能，通过磁条15将抽屉14稳固，滚轮16可有效减小抽屉14抽拉时的摩擦阻力，通过板簧18和弹簧伸缩杆17一同对装置本体1及电子成像桌面2进行减震，防止受到撞击或者震荡时将内部电子元器件及电路损坏。
对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
【申请公布号：CN108662383A；申请权利人：未石互动科技股份有限公司;发明设计人：李林;】
摘要：
本发明公开了一种用于多目摄像机的投影多点触摸桌装置，装置本体内部右侧设置驱动电机，驱动电机固定连接电机支座，电机支座螺栓固定连接装置本体，且驱动电机下端转动连接主动轴，主动轴下端轴承转动连接装置本体底部，主动轴中部滚动连接同步带右侧，同步带左侧滚动连接螺纹杆下部，螺纹杆下端轴承转动连接装置本体底部，螺纹杆上部螺纹连接台阶轴内腔。该装置通过螺纹杆和套筒的共同作用使得台阶轴实现上下移动功能，台阶轴带动电子成像桌面摆动角度，实现不同角度的观看，利用抽屉对物品实现收纳功能，通过磁条将抽屉稳固，滚轮可有效减小抽屉抽拉时的摩擦阻力，通过板簧和弹簧伸缩杆一同对装置本体及电子成像桌面进行减震。
主权项：
1.一种用于多目摄像机的投影多点触摸桌装置，包括装置本体（1）、电子成像桌面（2）、台阶轴（6）、同步带（9）、驱动电机（10）、蓄电池（13）、弹簧伸缩杆（17）和板簧（18），其特征在于，所述装置本体（1）上端右侧设置铰接柱（3），铰接柱（3）铰接电子成像桌面（2）下表面右侧，电子成像桌面（2）下表面左侧设置导向槽（4），导向槽（4）内滑动连接移动柱（5），且移动柱（5）下端转动连接台阶轴（6）上端，台阶轴（6）套合于套筒（7）内部，套筒（7）固定连接装置本体（1），套筒（7）内表面设置多个凹槽，台阶轴（6）外表面设置等数凸台；所述装置本体（1）内部右侧设置驱动电机（10），驱动电机（10）固定连接电机支座（11），电机支座（11）螺栓固定连接装置本体（1），且驱动电机（10）下端转动连接主动轴（12），主动轴（12）下端轴承转动连接装置本体（1）底部，主动轴（12）中部滚动连接同步带（9）右侧，同步带（9）左侧滚动连接螺纹杆（8）下部，螺纹杆（8）下端轴承转动连接装置本体（1）底部，螺纹杆（8）上部螺纹连接台阶轴（6）内腔；所述装置本体（1）下部右侧设有蓄电池（13），蓄电池（13）导线连接驱动电机（10）和开关，且装置本体（1）下部左侧设置抽屉（14），抽屉（14）外端面固定连接拉手（21）；所述装置本体（1）下端四角固定连接弹簧伸缩杆（17），弹簧伸缩杆（17）下端固定连接底板（22），装置本体（1）底部中央固定连接板簧（18）上端，板簧（18）下端两侧对称设置有滑块（19），滑块（19）滑动连接滑槽（23），滑槽（23）设置于底板（22）上表面，且滑槽（23）内固定连接复位弹簧（24），复位弹簧（24）抵接滑块（19）。
要求：
1.一种用于多目摄像机的投影多点触摸桌装置，包括装置本体（1）、电子成像桌面（2）、台阶轴（6）、同步带（9）、驱动电机（10）、蓄电池（13）、弹簧伸缩杆（17）和板簧（18），其特征在于，所述装置本体（1）上端右侧设置铰接柱（3），铰接柱（3）铰接电子成像桌面（2）下表面右侧，电子成像桌面（2）下表面左侧设置导向槽（4），导向槽（4）内滑动连接移动柱（5），且移动柱（5）下端转动连接台阶轴（6）上端，台阶轴（6）套合于套筒（7）内部，套筒（7）固定连接装置本体（1），套筒（7）内表面设置多个凹槽，台阶轴（6）外表面设置等数凸台；所述装置本体（1）内部右侧设置驱动电机（10），驱动电机（10）固定连接电机支座（11），电机支座（11）螺栓固定连接装置本体（1），且驱动电机（10）下端转动连接主动轴（12），主动轴（12）下端轴承转动连接装置本体（1）底部，主动轴（12）中部滚动连接同步带（9）右侧，同步带（9）左侧滚动连接螺纹杆（8）下部，螺纹杆（8）下端轴承转动连接装置本体（1）底部，螺纹杆（8）上部螺纹连接台阶轴（6）内腔；所述装置本体（1）下部右侧设有蓄电池（13），蓄电池（13）导线连接驱动电机（10）和开关，且装置本体（1）下部左侧设置抽屉（14），抽屉（14）外端面固定连接拉手（21）；所述装置本体（1）下端四角固定连接弹簧伸缩杆（17），弹簧伸缩杆（17）下端固定连接底板（22），装置本体（1）底部中央固定连接板簧（18）上端，板簧（18）下端两侧对称设置有滑块（19），滑块（19）滑动连接滑槽（23），滑槽（23）设置于底板（22）上表面，且滑槽（23）内固定连接复位弹簧（24），复位弹簧（24）抵接滑块（19）。
2.根据权利要求1所述的一种用于多目摄像机的投影多点触摸桌装置，其特征在于，所述抽屉（14）背面固定连接磁条（15），装置本体（1）内部设置另一异性磁条。
3.根据权利要求1所述的一种用于多目摄像机的投影多点触摸桌装置，其特征在于，所述蓄电池（13）具有充电口。
4.根据权利要求1所述的一种用于多目摄像机的投影多点触摸桌装置，其特征在于，所述驱动电机（10）为伺服电机。
5.根据权利要求1所述的一种用于多目摄像机的投影多点触摸桌装置，其特征在于，所述底板（22）下端固定连接支腿（20）。
6.根据权利要求1所述的一种用于多目摄像机的投影多点触摸桌装置，其特征在于，所述抽屉（14）下端四角分别转动连接有滚轮（16）。
一种用于多目摄像机的投影多点触摸桌装置
技术领域
本发明涉及一种电子设备，具体是一种用于多目摄像机的投影多点触摸桌装置。
背景技术
随着科技的发展，越来越多的电子高科技产品进入人们的视野和生活中，其中触摸桌面便是其中一种，通过触摸桌面让桌面立刻生动起来，变成一个多媒体娱乐中心和信息资讯平台，图文并茂，形式新颖。它不仅是具有普通桌子的功能，更是人机互动的多媒体平台，只需轻轻点击，就能带来不一样的信息体验和时尚感觉！同时可以支持多人参与互动，互相不影响，大大提高了用户的查阅速度和对媒体资源的利用效率。使用者更以自由地在桌面上和数字内容交互，完全摆脱“鼠标+键盘”的传统人机交互方式，模糊了物理和虚拟世界之间的边线。
然而现有的触摸桌面大多采用固定设置，桌面的角度不可调节，需要使用者将头低下观看和操作，长时间使用会造成使用者颈部弯曲不适，不利于使用者的身体健康。
发明内容
本发明的目的在于提供一种用于多目摄像机的投影多点触摸桌装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种用于多目摄像机的投影多点触摸桌装置，包括装置本体、电子成像桌面、台阶轴、同步带、驱动电机、蓄电池、弹簧伸缩杆和板簧，所述装置本体上端右侧设置铰接柱，铰接柱铰接电子成像桌面下表面右侧，电子成像桌面下表面左侧设置导向槽，导向槽内滑动连接移动柱，且移动柱下端转动连接台阶轴上端，台阶轴套合于套筒内部，套筒固定连接装置本体，套筒内表面设置多个凹槽，台阶轴外表面设置等数凸台；所述装置本体内部右侧设置驱动电机，驱动电机固定连接电机支座，电机支座螺栓固定连接装置本体，且驱动电机下端转动连接主动轴，主动轴下端轴承转动连接装置本体底部，主动轴中部滚动连接同步带右侧，同步带左侧滚动连接螺纹杆下部，螺纹杆下端轴承转动连接装置本体底部，螺纹杆上部螺纹连接台阶轴内腔；所述装置本体下部右侧设有蓄电池，蓄电池导线连接驱动电机和开关，且装置本体下部左侧设置抽屉，抽屉外端面固定连接拉手；所述装置本体下端四角固定连接弹簧伸缩杆，弹簧伸缩杆下端固定连接底板，装置本体底部中央固定连接板簧上端，板簧下端两侧对称设置有滑块，滑块滑动连接滑槽，滑槽设置于底板上表面，且滑槽内固定连接复位弹簧，复位弹簧抵接滑块。
作为本发明进一步的方案：所述抽屉背面固定连接磁条，装置本体内部设置另一异性磁条。
作为本发明再进一步的方案：所述蓄电池具有充电口。
作为本发明再进一步的方案：所述驱动电机为伺服电机。
作为本发明再进一步的方案：所述底板下端固定连接支腿。
作为本发明再进一步的方案：所述抽屉下端四角分别转动连接有滚轮。
与现有技术相比，本发明的有益效果是：该装置通过螺纹杆和套筒的共同作用使得台阶轴实现上下移动功能，台阶轴带动电子成像桌面摆动角度，实现不同角度的观看，克服了现有电子成像桌的桌面固定的问题，利用抽屉对物品实现收纳功能，通过磁条将抽屉稳固，滚轮可有效减小抽屉抽拉时的摩擦阻力，通过板簧和弹簧伸缩杆一同对装置本体及电子成像桌面进行减震，防止受到撞击或者震荡时将内部电子元器件及电路损坏。
附图说明
图1为用于多目摄像机的投影多点触摸桌装置的结构示意图。
图2为用于多目摄像机的投影多点触摸桌装置中抽屉和磁条的俯视图。

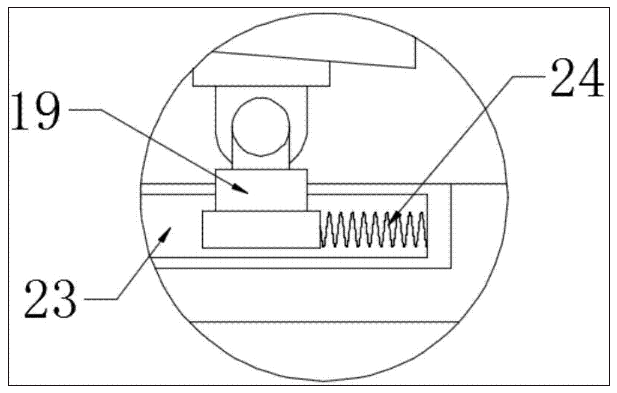

图3为用于多目摄像机的投影多点触摸桌装置中滑块和复位弹簧的局部放大图。
