一种开式同步带张紧装置
一种开式同步带张紧装置
【申请公布号：CN108679177A；申请权利人：苏州市天烨医疗设备有限公司;发明设计人：唐才峰; 褚承攀;】
摘要：
本发明公开了一种开式同步带张紧装置，包括底座、把手、连杆、滑块和压块，底座上表面的后部设有两个第一旋转轴安装座，底座上表面的中前部开设一道滑槽；滑块设在滑槽内，滑块上表面的后部设有两个第三旋转轴安装座；两个第一旋转轴安装座之间通过第一锁紧螺母设有第一旋转轴，把手的连接部安装在第一旋转轴上；两个第三旋转轴安装座之间通过第三锁紧螺母设有第三旋转轴，连杆的滑块连接端安装在第三旋转轴上，连杆的把手连接端通过第二旋转轴、轴套和第二锁紧螺母的配合与把手的连接部活动连接，压块设在滑块上表面的中前部。本发明不仅体积小巧，操作便捷，而且拉紧效果相当持久，特别适合同步带的二次张紧调节。
主权项：
1.一种开式同步带张紧装置，其特征在于：包括底座（1）、把手（2）、连杆（3）、滑块（4）和压块（5），所述底座（1）上表面的后部设置有两个第一旋转轴安装座（6），所述底座（1）上表面的中前部开设一道滑槽（7）；所述滑块（4）可移动地设置在所述滑槽（7）内，所述滑块（4）上表面的后部设置有两个第三旋转轴安装座（8），两个所述第一旋转轴安装座（6）和两个所述第三旋转轴安装座（8）共同形成一条可供同步带（9）前后移动的通道；两个所述第一旋转轴安装座（6）之间通过第一锁紧螺母（11）设置有一根第一旋转轴（10），所述把手（2）的连接部可旋转地安装在所述第一旋转轴（10）上；两个所述第三旋转轴安装座（8）之间通过第三锁紧螺母（13）设置有一根第三旋转轴（12），所述连杆（3）的滑块连接端可旋转地安装在所述第三旋转轴（12）上，所述连杆（3）的把手连接端通过第二旋转轴（14）、轴套（15）和第二锁紧螺母（16）的配合与所述把手（2）的连接部活动连接，所述压块（5）可拆卸地设置在所述滑块（4）上表面的中前部；当所述把手（2）上提时，所述滑块（4）移动至所述滑槽（7）的后端，当所述把手（2）压下时，所述滑块移动至所述滑槽（7）的前端。
要求：
1.一种开式同步带张紧装置，其特征在于：包括底座（1）、把手（2）、连杆（3）、滑块（4）和压块（5），所述底座（1）上表面的后部设置有两个第一旋转轴安装座（6），所述底座（1）上表面的中前部开设一道滑槽（7）；所述滑块（4）可移动地设置在所述滑槽（7）内，所述滑块（4）上表面的后部设置有两个第三旋转轴安装座（8），两个所述第一旋转轴安装座（6）和两个所述第三旋转轴安装座（8）共同形成一条可供同步带（9）前后移动的通道；两个所述第一旋转轴安装座（6）之间通过第一锁紧螺母（11）设置有一根第一旋转轴（10），所述把手（2）的连接部可旋转地安装在所述第一旋转轴（10）上；两个所述第三旋转轴安装座（8）之间通过第三锁紧螺母（13）设置有一根第三旋转轴（12），所述连杆（3）的滑块连接端可旋转地安装在所述第三旋转轴（12）上，所述连杆（3）的把手连接端通过第二旋转轴（14）、轴套（15）和第二锁紧螺母（16）的配合与所述把手（2）的连接部活动连接，所述压块（5）可拆卸地设置在所述滑块（4）上表面的中前部；当所述把手（2）上提时，所述滑块（4）移动至所述滑槽（7）的后端，当所述把手（2）压下时，所述滑块移动至所述滑槽（7）的前端。
2.根据权利要求1所述的开式同步带张紧装置，其特征在于：两个所述第一旋转轴安装座（6）之间的距离以及两个所述第三旋转轴安装座（8）之间的距离均大于所述同步带（9）的宽度。
3.根据权利要求2所述的开式同步带张紧装置，其特征在于：两个所述第一旋转轴安装座（6）之间的距离与两个所述第三旋转轴安装座（8）之间的距离相等。
4.根据权利要求1所述的开式同步带张紧装置，其特征在于：所述滑块（4）的上表面与所述底座（1）的上表面齐平。
5.根据权利要求1所述的开式同步带张紧装置，其特征在于：所述滑块（4）的长度小于所述滑槽（7）的长度。
6.根据权利要求1所述的开式同步带张紧装置，其特征在于：所述底座（1）上表面与所述压块（5）接触的部分设置有防滑槽（19）。
7.根据权利要求1所述的开式同步带张紧装置，其特征在于：所述压块（5）通过锁紧螺丝（17）安装在所述滑块（4）上表面的前部。
8.根据权利要求1所述的开式同步带张紧装置，其特征在于：所述把手（2）的连接部的内侧设置有一个顶块（18），当所述把手（2）下压时，所述顶块（18）与所述连杆（3）把手连接端的后端面接触，顶住所述连杆（3）。
9.根据权利要求1所述的开式同步带张紧装置，其特征在于：所述底座（1）上表面前部的一侧设置有一个限位螺丝安装座（20），所述限位螺丝安装座（20）中设置有一根限位螺丝（21），当所述把手（2）压下时，所述限位螺丝（21）通过穿入位于所述把手（2）握把部上的限位孔实现所述把手（2）的锁紧。
一种开式同步带张紧装置
技术领域
本发明涉及医疗设备和器械领域，具体涉及一种应用于核磁共振或CT设备的开式同步带张紧装置。
背景技术
核磁共振机和CT机已经成为一种常见的医疗设备，病人通常都需要通过移动床才能被送入设备中进行照射。但由于核磁共振机和CT机在工作时不可以存在金属物件，所以移动床均采用同步带来进行传动。同步带需要保持紧绷的状态才可以有效地为移动床提供传动力，传统的做法是采用张紧轮，不过张紧轮机构的体积较大，核磁共振机和CT机的空间又比较有限，两者形成了冲突，而且同步带在使用一段时间后就会存在松弛的问题，但张紧轮对于同步带的二次张紧调节来说又比较困难。
发明内容
本发明的目的在于提供一种开式同步带张紧装置，以克服现有核磁共振/CT机中该装置存在的体积大、二次调节困难、张紧效果不佳等缺陷。
为解决上述技术问题，实现上述技术效果，本发明通过以下技术方案实现：
一种开式同步带张紧装置，包括底座、把手、连杆、滑块和压块，所述底座上表面的后部设置有两个第一旋转轴安装座，所述底座上表面的中前部开设一道滑槽；所述滑块可移动地设置在所述滑槽内，所述滑块上表面的后部设置有两个第三旋转轴安装座，两个所述第一旋转轴安装座和两个所述第三旋转轴安装座共同形成一条可供同步带前后移动的通道；两个所述第一旋转轴安装座之间通过第一锁紧螺母设置有一根第一旋转轴，所述把手的连接部可旋转地安装在所述第一旋转轴上；两个所述第三旋转轴安装座之间通过第三锁紧螺母设置有一根第三旋转轴，所述连杆的滑块连接端可旋转地安装在所述第三旋转轴上，所述连杆的把手连接端通过第二旋转轴、轴套和第二锁紧螺母的配合与所述把手的连接部活动连接，所述压块可拆卸地设置在所述滑块上表面的中前部；当所述把手上提时，所述滑块移动至所述滑槽的后端，当所述把手压下时，所述滑块移动至所述滑槽的前端。
进一步的，两个所述第一旋转轴安装座之间的距离与两个所述第三旋转轴安装座之间的距离相等，且均大于所述同步带的宽度，以便所述同步带顺利在本装置内通过。
进一步的，所述滑块的上表面与所述底座的上表面齐平，以保证所述同步带在向前抽拉时不形成干涉。
进一步的，所述滑槽的长度大于所述滑块的长度，以便满足所述滑块的行程需求。
进一步的，所述底座上表面与所述压块接触的部分设置有防滑槽，所述防滑槽可与所述同步带下表面的齿纹相啮合，配合所述压块可以更有效地防止所述同步带回缩。
进一步的，所述压块通过锁紧螺丝安装在所述滑块上表面的前部，可方便快速松紧所述滑块。
进一步的，所述把手的连接部的内侧设置有一个顶块，当所述把手下压时，所述顶块与所述连杆把手连接端的后端面接触，顶住所述连杆，更有效地阻止所述滑块在所述滑槽内的向后移动。
进一步的，所述底座上表面前部的一侧设置有一个限位螺丝安装座，所述限位螺丝安装座中设置有一根限位螺丝，当所述把手压下时，所述限位螺丝通过穿入位于所述把手握把部上的限位孔实现所述把手的锁紧。
当需要对同步带进行二次张紧时，先将限位螺丝从把手上抽出，并将把手上提至竖直位置，此时滑块通过连杆的带动，移动至滑槽的后部，同步带变得更加松弛，然后拧松滑块上的压块，并将同步带向前拉紧，拧紧压块将同步带压住，接着将手把压下至水平位置，此时滑块通过连杆的推动，移动至滑槽的前部，并且因杠杆原理在滑槽前部锁死定位，同步带变得更加紧绷且不易回缩，最后将限位螺丝插入把手，锁死把手使其无法轻易被扳动，一次张紧调节完成。
本发明的有益效果为：
本发明通过压块将同步带压紧在滑块上，再通过杠杆原理将滑块紧紧地固定在底座的最前端，实现了同步带的有效拉紧。本发明不仅体积小巧，操作便捷，而且拉紧效果相当持久，特别适合同步带的二次张紧调节。
上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。本发明的具体实施方式由以下实施例及其附图详细给出。
附图说明
此处所说明的附图用来提供对本发明的进一步理解，构成本申请的一部分，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中：

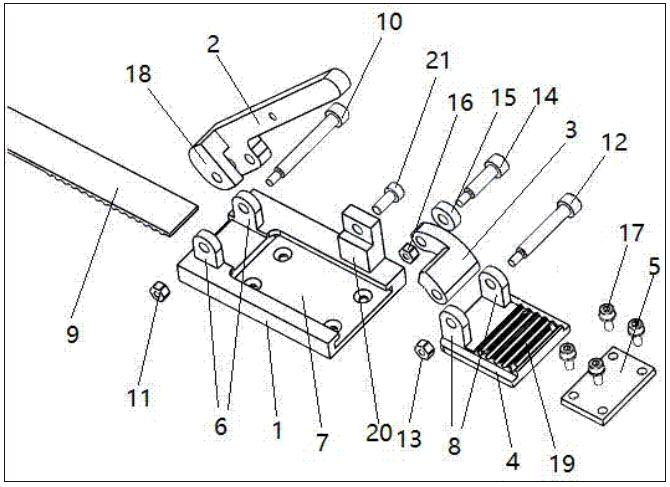

图1为本发明的爆炸图；

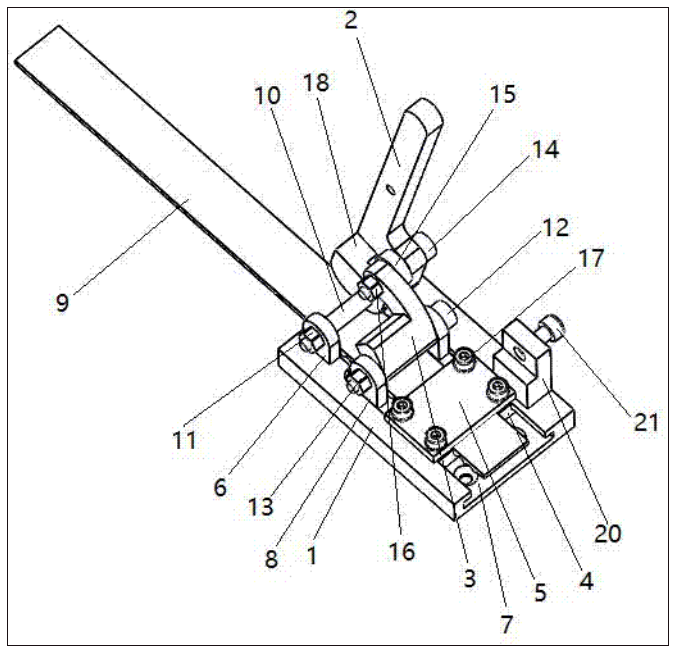

图2为本发明解锁时的立体图；

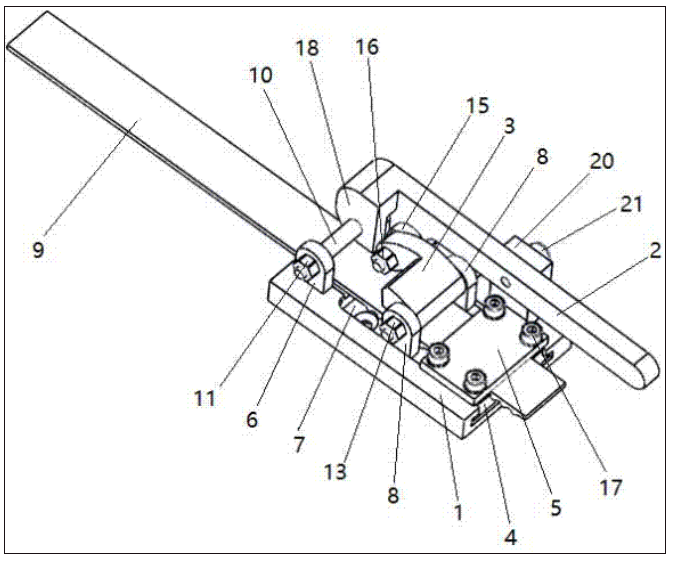

图3为本发明锁紧时的立体图。
具体实施方式
下面将参考附图并结合实施例，来详细说明本发明。此处所作说明用来提供对本发明的进一步理解，构成本申请的一部分，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。
参见图1-3所示，一种开式同步带张紧装置，包括底座1、把手2、连杆3、滑块4和压块5。所述底座1上表面的后部设置有两个第一旋转轴安装座6，所述底座1上表面的中前部开设一道滑槽7。所述滑块4可移动地设置在所述滑槽7内，所述滑块4的上表面与所述底座1的上表面齐平，且所述滑块4的长度小于所述滑槽7的长度。所述滑块4上表面的后部设置有两个第三旋转轴安装座8。两个所述第一旋转轴安装座6之间的距离与两个所述第三旋转轴安装座8之间的距离相等，且均大于所述同步带9的宽度，两个所述第一旋转轴安装座6和两个所述第三旋转轴安装座8共同形成一条可供同步带9前后移动的通道。
两个所述第一旋转轴安装座6之间通过第一锁紧螺母11设置有一根第一旋转轴10，所述把手2的连接部可旋转地安装在所述第一旋转轴10上；两个所述第三旋转轴安装座8之间通过第三锁紧螺母13设置有一根第三旋转轴12，所述连杆3的滑块连接端可旋转地安装在所述第三旋转轴12上，所述连杆3的把手连接端通过第二旋转轴14、轴套15和第二锁紧螺母16的配合与所述把手2的连接部活动连接，所述底座1上表面的中前部设置有防滑槽19，所述压块5通过锁紧螺丝17可拆卸地设置在所述防滑槽19上。
当所述把手2上提时，所述滑块4移动至所述滑槽7的后端，当所述把手2压下时，所述滑块移动至所述滑槽7的前端。
进一步的，所述把手2的连接部的内侧设置有一个顶块18，当所述把手2下压时，所述顶块18与所述连杆3把手连接端的后端面接触，顶住所述连杆3。
进一步的，所述底座1上表面前部的一侧设置有一个限位螺丝安装座20，所述限位螺丝安装座20中设置有一根限位螺丝21，当所述把手2压下时，所述限位螺丝21通过穿入位于所述把手2握把部上的限位孔实现所述把手2的锁紧。
以上所述仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
