新型从动轮涨紧装置
新型从动轮涨紧装置
【申请公布号：CN108796873A；申请权利人：天津宝盈电脑机械有限公司;发明设计人：刘川;】
摘要：
本发明公开了新型从动轮涨紧装置，包括从动轮座、涨紧螺钉、底座、深沟球轴承和轴套、导轨座、从动轮、主动轮、同步带；其特征在于：所述的动轮座、深沟球轴承、轴套以及螺钉组成了新型从动轮涨紧装置；该装置保证了主动轮与从动轮保持在同一水平面，并采用深沟球轴承加轴套并安装在从动轮座上，从而增加的轴承的使用寿命，同时也方便了维修；新型的从动轮涨紧装置很好的解决了这两个问题，同时也使得绣花机在绣做时绣框运动的稳定性能，提高了绣品的质量。
主权项：
1.一种新型从动轮涨紧装置，包括从动轮座、涨紧螺钉、底座、深沟球轴承和轴套、导轨座、从动轮、主动轮、同步带；其特征在于：所述的动轮座、深沟球轴承、轴套以及螺钉组成了新型从动轮涨紧装置；所述的底座通过固定螺栓与导轨座连接，所述的从动轮安装在从动轮座上；所述的深沟球轴承加轴套安装在从动轮座上，增加轴承的使用寿命，同时也方便了维修；调节涨紧时首先将紧定螺钉松开，然后调节涨紧螺钉，待同步带调至满足要求后，拧紧紧定螺钉即可。
要求：
1.一种新型从动轮涨紧装置，包括从动轮座、涨紧螺钉、底座、深沟球轴承和轴套、导轨座、从动轮、主动轮、同步带；其特征在于：所述的动轮座、深沟球轴承、轴套以及螺钉组成了新型从动轮涨紧装置；所述的底座通过固定螺栓与导轨座连接，所述的从动轮安装在从动轮座上；所述的深沟球轴承加轴套安装在从动轮座上，增加轴承的使用寿命，同时也方便了维修；调节涨紧时首先将紧定螺钉松开，然后调节涨紧螺钉，待同步带调至满足要求后，拧紧紧定螺钉即可。
2.根据权利要求1所述的新型从动轮涨紧装置，其特征在于：所述的从动轮座与底座连接，调节涨紧时从动轮座在底座上水平移动来调节轴线间距，保证了同步带涨紧后主动轮与从动轮轴线在同一水平面上。
新型从动轮涨紧装置
技术领域
本发明属于纺织行业中的刺绣机领域，具体涉及新型从动轮涨紧装置。
背景技术
绣花机绣框驱动导轨同步带涨紧一般通过调整从动轮来实现；从动轮的调整一般是通过调整从动轮涨紧座与水平方向的角度来实现从动轮与主动轮中心距的改变从而达到同步带涨紧的目的；这样皮带涨紧后主动轮与从动轮轴线不能保证在同一水平面上，导致运动过程中导轨滑块受力不均、易发生磨损；同时从动轮转动是通过压在从动轮内的两个滚针轴承和涨紧轴来实现的，因皮带涨紧后轮受到的力很大，大大缩短了滚针轴承的使用寿命；新型的从动轮涨紧装置很好的解决了这两个问题，同时也使得绣花机在绣做时绣框运动的稳定性能，提高了绣品的质量。
发明内容
为了克服上述现有技术的不足，本发明一种新型从动轮涨紧装置，该装置保证了主动轮与从动轮保持在同一水平面，并能增加轴承的使用寿命，同时也方便了维修。
本发明所采用的技术方案是：新型从动轮涨紧装置，包括从动轮座、涨紧螺钉、底座、深沟球轴承和轴套、导轨座、从动轮、主动轮、同步带；所述的动轮座、深沟球轴承、轴套以及螺钉组成了新型从动轮涨紧装置；所述的底座通过固定螺栓与导轨座连接，底座与从动滚座设计时保证从动轮与主动轮的轴线在同一水平面上，调节涨紧时从动轮座在底座上水平移动来调节轴线间距，保证了同步带涨紧后主动轮与从动轮轴线在同一水平面上；将原来安装在从动轮内的滚针轴承改为深沟球轴承加轴套并安装在从动轮座上，从而增加的轴承的使用寿命，同时也方便了维修。调节涨紧时首先将紧定螺钉松开，然后调节涨紧螺钉，待同步带调至满足要求后，拧紧紧定螺钉即可。
与现有技术相比，本发明的有益效果是：新型从动轮涨紧装置，保证了主动轮与从动轮保持在同一水平面，并采用深沟球轴承加轴套并安装在从动轮座上，从而增加的轴承的使用寿命，同时也方便了维修；新型的从动轮涨紧装置很好的解决了这两个问题，同时也使得绣花机在绣做时绣框运动的稳定性能，提高了绣品的质量。
附图说明

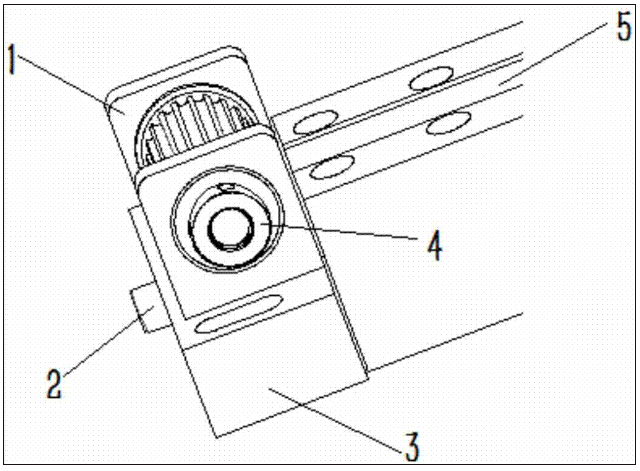

图1 是新型从动轮涨紧装置局部示意图；

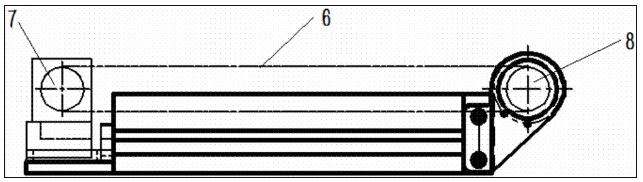

图2 是新型从动轮涨紧装置示意图。
1.从动轮座 2.涨紧螺钉 3.底座 4.深沟球轴承套 5.导轨座 6.同步带 7.从动轮 8.主动轮。
具体实施方式
下面结合附图对本发明进一步说明：新型从动轮涨紧装置，包括从动轮座1、涨紧螺钉2、底座3、深沟球轴承和轴套4、导轨座5、主动轮6、从动轮7、同步带8；所述的从动轮座1、深沟球轴承和轴套4组成了新型从动轮涨紧装置；所述的底座3通过固定螺栓与导轨座5连接，底座3与从动滚座1设计时保证从动轮7与主动轮6的轴线在同一水平面上，调节涨紧时从动轮座1在底座3上水平移动来调节轴线间距，保证了同步带6涨紧后主动轮6与从动轮7轴线在同一水平面上；将原来安装在从动轮7内的滚针轴承改为深沟球轴承加轴套4并安装在从动轮座1上，从而增加的轴承的使用寿命，同时也方便了维修；调节涨紧时首先将紧定螺钉松开，然后调节涨紧螺钉，待同步带调至满足要求后，拧紧紧定螺钉即可。
综上所述，本发明的内容并不局限在上述的实施例中，相同领域内的有识之士可以在本发明的技术指导思想之内可以轻易提出其他的实施例，但这种实施都包括在本发明的范围。
