同步带轮各种参数的计算公式

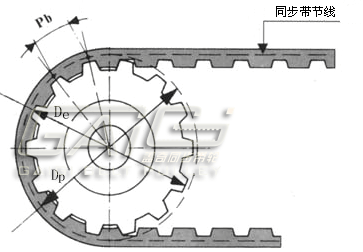

同步带轮的节圆直径Dp计算：
Dp=Pb×Z/∏
Dp： 节径
Z ： 齿数
∏： 圆周率
同步带轮实际外圆直径De计算：
De= Dp-2δ
Dp：节径
δ：节顶距
表一：2δ数据表
|
型号
|
MXL | XXL | XL | L | H | XH | XXH | T2.5 | T5 | T10 | T20 |
| 2δ | 0.508 | 0.508 | 0.508 | 0.762 | 1.372 | 2.794 | 3.048 | 0.6 | 1 | 2 | 3 |
| 型号 | 3M | 5M | 8M | 14M | 20M | S2M | S3M | S4.5M | S5M | S8M | S14M |
| 2δ | 0.762 | 1.14 | 1.372 | 2.79 | 4.32 | 0.508 | 0.762 | 0.762 | 0.96 | 1.372 | 2.79 |
同步带轮中心距及同步带节线长计算
L’ ：近似皮带节线长
C ： 两轴的中心距
Dp ： 大带轮的节径
dp ： 小带轮节径

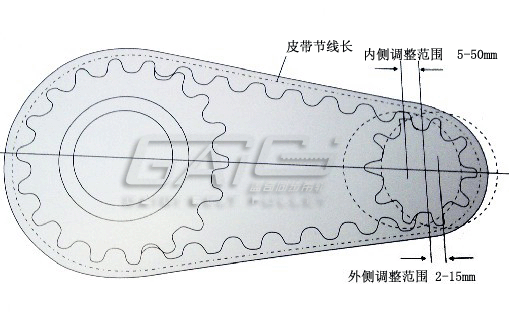

中心距的确定
B= L – 1.57 (Dp + dp)
L： 皮带节线长
