一种推动扩张器上体快速上升的装置
一种推动扩张器上体快速上升的装置
【申请公布号：CN110328151A；申请权利人：山东泓瑞光电科技有限公司;发明设计人：陈国强; 董月宁; 刘江涛; 代菘;】
摘要：
本发明涉及一种推动扩张器上体快速上升的装置，包括扩张器下体、转动安装在扩张器下体上的多个升降同步带轮和固定同步带轮；多个升降同步带轮和固定同步带轮通过同步带传动连接；所述升降同步带轮的回转中心设有螺孔，螺孔为双头螺孔。升降同步带轮转动时通过螺孔向外传输动力。扩张器下体上设有固定设置的固定架，扩张器下体和固定架间固定有固定轴；固定轴上转动安装有齿轮；齿轮的一端设有连接部，固定同步带轮固定安装在连接部上，齿轮转动时带动固定同步带轮一起转动。该推动扩张器上体快速上升的装置，利用同步带带动多个带轮转动，通过带轮中心的螺孔向螺杆传输动力，带动扩张器快速上升或下降，具有结构简单、运行平稳等优点。
主权项：
1.一种推动扩张器上体快速上升的装置，其特征在于，包括扩张器下体（1）和转动安装在扩张器下体（1）上的多个升降同步带轮（3），还包括转动安装在扩张器下体（1）上的固定同步带轮（15）；多个升降同步带轮（3）和固定同步带轮（15）通过同步带（29）传动连接；所述升降同步带轮（3）的回转中心设有螺孔（5），升降同步带轮（3）转动时通过螺孔（5）向外传输动力。
要求：
1.一种推动扩张器上体快速上升的装置，其特征在于，包括扩张器下体（1）和转动安装在扩张器下体（1）上的多个升降同步带轮（3），还包括转动安装在扩张器下体（1）上的固定同步带轮（15）；
多个升降同步带轮（3）和固定同步带轮（15）通过同步带（29）传动连接；
所述升降同步带轮（3）的回转中心设有螺孔（5），升降同步带轮（3）转动时通过螺孔（5）向外传输动力。
2.如权利要求1所述的推动扩张器上体快速上升的装置，其特征在于：所述螺孔（5）为双头螺孔。
3.如权利要求1所述的推动扩张器上体快速上升的装置，其特征在于：所述固定同步带轮（15）的端部设有安装部（6），固定同步带轮（15）通过安装部（6）转动安装在扩张器下体（1）上，安装部（6）与扩张器下体（1）间设有第一轴承（2）。
4.如权利要求3所述的推动扩张器上体快速上升的装置，其特征在于：所述扩张器下体（1）上安装有调节同步带轮（4），调节同步带轮（4）用于同步带（29）的张紧。
5.如权利要求4所述的推动扩张器上体快速上升的装置，其特征在于：所述升降同步带轮（3）的数量为4个，4个升降同步带轮（3）、固定同步带轮（15）和调节同步带轮（4）间隔布置在扩张器下体（1）上。
6.如权利要求1所述的推动扩张器上体快速上升的装置，其特征在于：所述扩张器下体（1）上设有固定设置的固定架（21），扩张器下体（1）和固定架（21）间固定有固定轴（19）；
固定轴（19）上安装有齿轮（17），固定轴（19）与齿轮（17）间设有第二轴承（18）；齿轮（17）的一端设有连接部（16），固定同步带轮（15）固定安装在连接部（16）上，齿轮（17）转动时带动固定同步带轮（15）一起转动。
7.如权利要求3所述的推动扩张器上体快速上升的装置，其特征在于：第一轴承（2）为法兰轴承。
一种推动扩张器上体快速上升的装置
技术领域
本发明涉及一种推动扩张器上体快速上升的装置，属于LED芯片分选技术领域。
背景技术
人眼对于光的颜色及亮度的分辨率非常高，特别是对于颜色的差别和变化非常敏感。在早期，由于LED主要被用作指示或显示灯用，而且一般以单颗器件出现，所以对于其波长的分选和亮度的控制要求并不高。但是随着LDE的效率和亮度的不断提高，其应用范围越来越广。当LED作为阵列显示和显示屏器件时，由于人眼对于颜色波长和亮度的敏感性，用没有分选过的LED就会产生不均匀的现象，进而影响人们的视觉效果。波长和光亮度的不均匀都会给人产生不舒服的感觉。这是各LED显示器制造厂家都不愿意看到的，也是人们无法接受的。LED通常按照主波长、发光强度、色温、工作电压和反向击穿电压等几个关键参数进行测试和分选。LED的测试与分选是LED生产过程中的一项必要工序。
LED的测试与分选效率直接影响LED的生产效率，随着科技的发展，越来越多的工序中使用自动化设备进行LED的测试与分选。LED测试完成后需要将不同系列的LED按照类别分开放置。为了配合机械手的抓取动作，分选过程中LED分选机的扩张器平台上的硅片架上料和下料的高度要求能够升降，以方便硅片架的上下料及加紧。因此设计一种推动扩张器上体快速上升的装置成为本领域技术人员亟需解决的技术问题。
发明内容
本发明要解决的技术问题是针对以上不足，提供一种推动扩张器上体快速上升的装置，利用同步带带动多个带轮转动，通过带轮中心的螺孔向螺杆传输动力，带动扩张器快速上升或下降，具有结构简单、运行平稳等优点。
为解决以上问题，本发明采用的技术方案如下：
一种推动扩张器上体快速上升的装置，包括扩张器下体）和转动安装在扩张器下体上的多个升降同步带轮，还包括转动安装在扩张器下体上的固定同步带轮；多个升降同步带轮和固定同步带轮通过同步带传动连接；所述升降同步带轮的回转中心设有螺孔，升降同步带轮转动时通过螺孔向外传输动力。
作为一种改进，所述螺孔为双头螺孔。
作为一种改进，所述固定同步带轮的端部设有安装部，固定同步带轮通过安装部转动安装在扩张器下体上，安装部与扩张器下体间设有第一轴承。
作为一种改进，所述扩张器下体上安装有调节同步带轮，调节同步带轮用于同步带的张紧。
作为一种改进，所述升降同步带轮的数量为4个，4个升降同步带轮、固定同步带轮和调节同步带轮间隔布置在扩张器下体上。
作为一种改进，所述扩张器下体上设有固定设置的固定架，扩张器下体和固定架间固定有固定轴；固定轴上安装有齿轮，固定轴与齿轮间设有第二轴承；齿轮的一端设有连接部，固定同步带轮固定安装在连接部上，齿轮转动时带动固定同步带轮一起转动。
作为一种改进，第一轴承为法兰轴承。
本发明采用以上技术方案，与现有技术相比，具有以下优点：
本发明的一种推动扩张器上体快速上升的装置，利用同步带带动多个带轮转动，通过带轮中心的螺孔向螺杆传输动力，带动扩张器上升，具有结构简单、运行平稳等优点。
下面结合附图和实施例对本发明进行详细说明。
附图说明

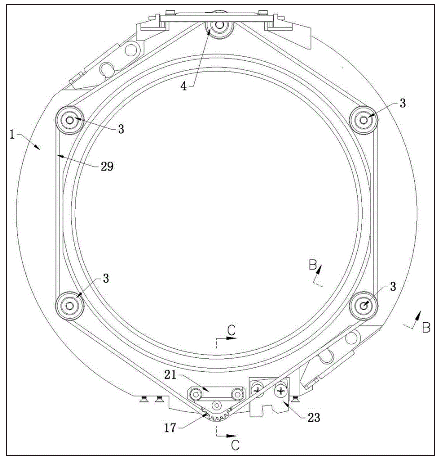

图1为本发明实施例中推动扩张器上体快速上升的装置的结构示意图；

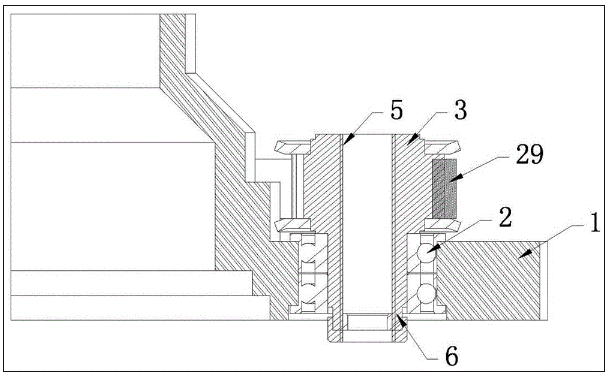

图2是图1中的B-B剖视放大图；

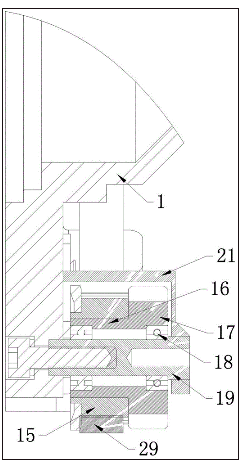

图3是图1中的C-C剖视放大图；

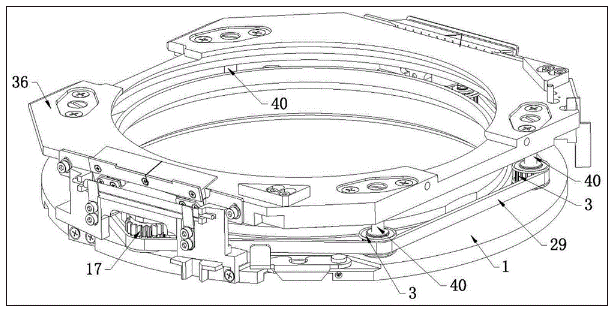

图4是本发明的使用状态参考图；
图中，1-扩张器下体，2-第一轴承，3-升降同步带轮，4-调节同步带轮，5-螺孔，6-安装部，15-固定同步带轮，16-连接部，17-齿轮，18-第二轴承，19-固定轴，21-固定架，29-同步带，36-扩张器上体，40-双头调整螺杆。
具体实施方式
实施例
如图1、图2、图3和图4共同所示， 一种推动扩张器上体快速上升的装置，其特征在于，包括扩张器下体1和转动安装在扩张器下体1上的多个升降同步带轮3，还包括转动安装在扩张器下体1上的固定同步带轮15。多个升降同步带轮3和固定同步带轮15通过同步带29传动连接。升降同步带轮3的回转中心设有螺孔5，升降同步带轮3转动时通过螺孔5向外传输动力。螺孔5为双头螺孔，螺距P=1。双头螺孔即为双螺旋线的螺孔。
如图1、图2、图3和图4共同所示，固定同步带轮15的端部设有安装部6，固定同步带轮15通过安装部6转动安装在扩张器下体1上，安装部6与扩张器下体1间设有两个第一轴承2。第一轴承2为法兰轴承。扩张器下体1上安装有调节同步带轮4，调节同步带轮4用于同步带29的张紧。升降同步带轮3的数量为4个，4个升降同步带轮3、固定同步带轮15和调节同步带轮4间隔布置在扩张器下体1的边缘上。4个升降同步带轮3、固定同步带轮15和调节同步带轮4分别位于等边六角形的六个顶点上。
如图1、图2、图3和图4共同所示，扩张器下体1上设有固定设置的固定架21，扩张器下体1和固定架21间固定有固定轴19，固定轴19一端固定在扩张器下体1上，另一端固定在固定架21上。固定轴19上安装有齿轮17，固定轴19与齿轮17间设有第二轴承18；齿轮17的一端设有连接部16，固定同步带轮15固定安装在连接部16上，齿轮17转动时带动固定同步带轮15一起转动。
该推动扩张器上体快速上升的装置使用时，利用同步带29带动多个带轮转动，通过带轮中心的螺孔向螺杆传输动力，带动扩张器上升。扩张器上体36上固定有四个双头调整螺杆40，四个双头调整螺杆40分别与四个螺孔5的位置相对应。使用时将四个双头调整螺杆40分别安装在四个螺孔5内。使用时通过通力装置带动齿轮17转动，17转动时通过升降同步带轮3和同步带29带动四个固定同步带轮15转动，并通过固定同步带轮15中心的螺孔5转动将动力输送至双头调整螺杆40。双头调整螺杆40沿螺孔5上升或下降过程中，带动扩张器上体36快速向上或向下运动。齿轮17反转可改变扩张器上体36的运动方向。
综上所述，本发明一种推动扩张器上体快速上升的装置，利用同步带带动多个带轮转动，通过带轮中心的螺孔向螺杆传输动力，带动扩张器快速上升或下降，具有结构简单、运行平稳等优点。
最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
