一种用于声频钻偏心轮的同步机构及其声频钻
一种用于声频钻偏心轮的同步机构及其声频钻
【申请公布号：CN110359845A；申请权利人：南京贻润环境科技有限公司; 中国地质大学（北京）; 发明设计人： 尹业新; 王瑜; 潘文娟; 秦春艳; 李宁; 聂溧;】
摘要：
本发明公开了一种用于声频钻偏心轮的同步机构。该同步机构包括第一偏心轮、第二偏心轮、同步轮、压紧轮、换向轮、同步带和固定盘，第一偏心轮和第二偏心轮的中心位于同一水平直线上，同步轮固定在偏心轮的轴上，固定盘位于第一偏心轮和第二偏心轮之间；压紧轮固定在固定盘上，固定盘和第二偏心轮上固定有换向轮；同步带绕于同步轮、压紧轮和换向轮的表面，带动第一偏心轮和第二偏心轮同步相向转动。本发明的同步机构使得两偏心轮相向同步运动，可以抵消水平方向的力，实现上下往复振动运动，且在安装时可以保证两偏心轮的初始中心位置位于同一水平直线上。
主权项：
1.一种用于声频钻偏心轮的同步机构，包括第一偏心轮、第二偏心轮、同步轮、压紧轮、换向轮、同步带和固定盘，其特征在于，第一偏心轮和第二偏心轮的中心位于同一水平直线上，同步轮固定在偏心轮的轴上，固定盘位于第一偏心轮和第二偏心轮之间；压紧轮固定在固定盘上，所述固定盘和第二偏心轮上固定有换向轮；同步带绕于同步轮、压紧轮和换向轮的表面，带动第一偏心轮和第二偏心轮同步相向转动。
要求：
1.一种用于声频钻偏心轮的同步机构，包括第一偏心轮、第二偏心轮、同步轮、压紧轮、换向轮、同步带和固定盘，其特征在于，第一偏心轮和第二偏心轮的中心位于同一水平直线上，同步轮固定在偏心轮的轴上，固定盘位于第一偏心轮和第二偏心轮之间；压紧轮固定在固定盘上，所述固定盘和第二偏心轮上固定有换向轮；同步带绕于同步轮、压紧轮和换向轮的表面，带动第一偏心轮和第二偏心轮同步相向转动。
2.根据权利要求1所述的一种用于声频钻偏心轮的同步机构，其特征在于，所述同步轮采用两个，第一同步轮固定在第一偏心轮的轴上，第二同步轮固定在第二偏心轮的轴上。
3.根据权利要求2所述的一种用于声频钻偏心轮的同步机构，其特征在于，所述压紧轮采用两个，第一压紧轮位于固定盘靠近第一同步轮的一侧，第二压紧轮位于固定盘靠近第二同步轮的一侧。
4.根据权利要求3所述的一种用于声频钻偏心轮的同步机构，其特征在于，所述换向轮采用三个，第一换向轮固定在固定盘上，且位于固定盘的垂直中心线上部；第二换向轮和第三换向轮固定在第二偏心轮上，且位于远离固定盘的一侧。
5.根据权利要求1所述的一种用于声频钻偏心轮的同步机构，其特征在于，所述偏心轮的轴端凸出于同步轮的平面，凸出部分上设有定位槽。
6.根据权利要求5所述的一种用于声频钻偏心轮的同步机构，其特征在于，所述凸出部分上设有定位孔。
7.根据权利要求6所述的一种用于声频钻偏心轮的同步机构，其特征在于，所述凸出部分为半圆形。
8.根据权利要求1所述的一种用于声频钻偏心轮的同步机构，其特征在于，所述压紧轮的中间设有腰孔，压紧轮通过轴和腰孔固定在固定盘上。
9.一种声频钻，其特征在于，包括权利要求1至8中任一项所述的同步机构。
10.根据权利要求9所述的一种声频钻，其特征在于，所述声频钻的外壳上安装有缓冲空气压缩包。
一种用于声频钻偏心轮的同步机构及其声频钻
技术领域
本发明涉及一种用于声频钻偏心轮的同步机构以及包含该同步机构的声频钻，属于环境修复技术领域。
背景技术
声频钻动力头是声频钻机的核心部件，它克服了旋转式钻机需要泥浆护壁易产生污染的缺点，利用液压系统驱动马达，产生高频的激振力在无水状态下振动钻进取样，可获得保真度好、无扰动的层状样品，特别适合于土层、砂土层、砾石层等松散地层，且具有价格较低、操作简单、钻进效率高的特点。
在声频钻动力头里，产生高频激振力的两偏心轮实现同步相向旋转可以抵消水平方向的力，实现上下往复振动运动。但是，当前常见的齿轮同步机构安装时，其初始相位定位难度极大，且难以满足高速旋转的要求。
发明内容
本发明目的是提供一种用于声频钻偏心轮的同步机构，可实现两偏心轮的相向同步运动。本发明的另一个目的是提供包括该同步机构的声频钻。
为了实现上述目的，本发明采用的技术方案是：
一种用于声频钻偏心轮的同步机构，包括第一偏心轮、第二偏心轮、同步轮、压紧轮、换向轮、同步带和固定盘，其特征在于，第一偏心轮和第二偏心轮的中心位于同一水平直线上，同步轮固定在偏心轮的轴上，固定盘位于第一偏心轮和第二偏心轮之间；压紧轮固定在固定盘上，所述固定盘和第二偏心轮上固定有换向轮；同步带绕于同步轮、压紧轮和换向轮的表面，带动第一偏心轮和第二偏心轮同步相向转动。
进一步地，所述同步轮采用两个，第一同步轮固定在第一偏心轮的轴上，第二同步轮固定在第二偏心轮的轴上。
进一步地，所述压紧轮采用两个，第一压紧轮位于固定盘靠近第一同步轮的一侧，第二压紧轮位于固定盘靠近第二同步轮的一侧。
进一步地，所述换向轮采用三个，第一换向轮固定在固定盘上，且位于固定盘的垂直中心线上部；第二换向轮和第三换向轮固定在第二偏心轮上，且位于远离固定盘的一侧。
进一步地，所述偏心轮的轴端凸出于同步轮的平面，凸出部分上设有定位槽。
进一步地，所述凸出部分上设有定位孔。
进一步地，所述凸出部分为半圆形。
进一步地，所述压紧轮的中间设有腰孔，压紧轮通过轴和腰孔固定在固定盘上。
本发明的一种声频钻，包括上述的同步机构。在所述声频钻的外壳上安装有缓冲空气压缩包。
相比现有技术，本发明具有以下优点：
(1)本发明的同步机构使得两偏心轮相向同步运动，可以抵消水平方向的力，实现上下往复振动运动。
(2)在偏心轮的轴端设有定位槽和定位孔，安装时可以保证两偏心轮的初始中心位置位于同一水平直线上。
(3)压紧轮的腰孔结构可以调节压紧轮的位置状态，使同步带处于松垮状态便于安装，也可以使同步带处于张紧工作状态。
(4)采用本发明同步机构的声频钻，通过在外壳上增加缓冲装置以保护声频钻以及对外界的冲击。
附图说明

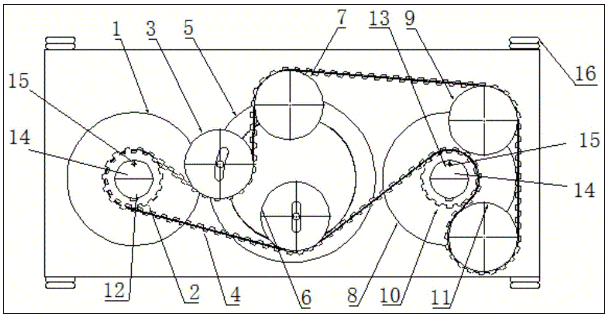

图1为本发明实施例同步机构的结构示意图。

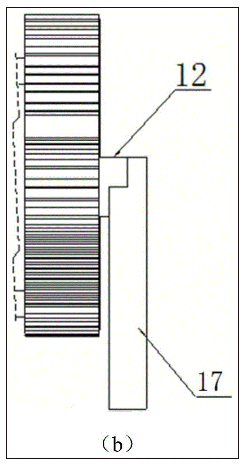

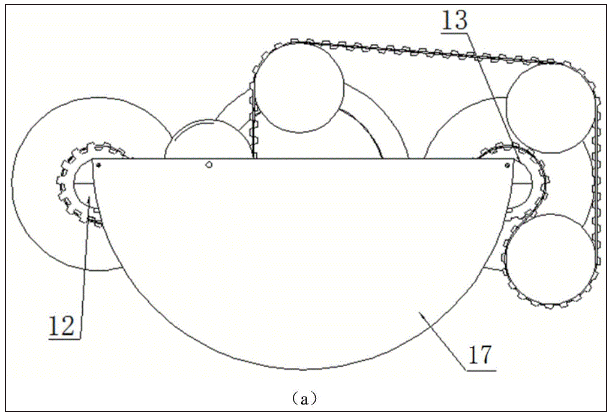

图2为同步机构的安装状态示意图，(a)整体示意图，(b)偏心轴端的侧面图。
其中，1-第一偏心轮；2-第一同步轮；3-第一压紧轮；4-同步带；5-固定盘；6-第二压紧轮；7-第一换向轮；8-第二偏心轮；9-第二换向轮；10-第二同步轮；11-第三换向轮，12-第一偏心轴，13-第二偏心轴，14-凸出部分，15-定位孔，16-缓冲空气压缩包，17-安装工具。
具体实施方式
附图非限制性的公开了本发明一种实施例的具体结构，下面结合附图对本发明作进一步的描述。
如图1所示，本实施例的声频钻偏心轮的同步机构，包括两个偏心轮、两个同步轮、两个压紧轮、三个换向轮、同步带以及固定盘。第一偏心轮1和第二偏心轮8的中心位于同一水平直线上，固定盘5位于第一偏心轮1和第二偏心轮8的中间。第一同步轮2固定在第一偏心轮1的第一偏心轴12上，第二同步轮10固定在第二偏心轮8的第二偏心轴13上，两个同步轮安装在同一水平面上并且离两个偏心轴的对称线距离相等。第一压紧轮3固定在固定盘5上，并位于靠近第一同步轮2的一侧；第二压紧轮6固定在固定盘5上，并位于靠近第二同步轮10的一侧。第一换向轮7固定在固定盘5上，且位于固定盘5的垂直中心线上部，以提供一定的预紧力；第二换向轮9和第三换向轮11均固定在第二偏心轮8上，且位于远离固定盘5的一侧。双面齿同步带4依次绕于第一同步轮2、第一压紧轮3、第一换向轮7、第二换向轮9、第三换向轮11、第二同步轮10、第二压紧轮6的表面形成圆圈。
如图2所示，第一偏心轮1的轴端凸出于第一同步轮2的平面，凸出部分14上设有定位槽和定位孔15，本实施例中的凸出部分14为半圆形，定位槽设置为台阶结构。在同步机构安装时，使用半圆形的安装工具17卡在轴端的半圆形凸出部分14的台阶结构上，并和轴端面的定位孔15用插销定位，然后再安装同步带4，保证两个偏心轮初始相位处在同一位置。
在第一压紧轮3和第二压紧轮6的中间均设置有腰孔，压紧轮通过轴和腰孔固定在固定盘5上，并使用螺母紧固。在安装同步带4时旋松螺母，调节第一压紧轮3和第二压紧轮6的轴在腰孔中的位置，先将压紧轮向上移动，使同步带4处于松垮状态，以便于同步带安装，然后再调节第一压紧轮3和第二压紧轮6向下移动，使同步带4处于张紧工作状态。
第一偏心轮1和第二偏心轮8的转动由马达驱动，偏心轮带动与之相连的第一同步轮2和第二同步轮10转动。当第一偏心轮1的转速大于第二偏心轮8的时候，第一同步轮2的转动带动同步带4的转动，同步带4在第一压紧轮3和第二压紧轮6的作用下始终保持紧绷工作状态。通过第一换向轮7、第二换向轮9、第三换向轮11、同步带4带动第二同步轮10与第一同步轮2的相向同步转动，第二同步轮10的转动带动第二偏心轮8旋转。当第二偏心轮8的转速大于第一偏心轮1的时候，第二同步轮10的转动带动同步带4的转动，同步带4在第一压紧轮3和第二压紧轮6的作用下始终保持紧绷工作状态，通过第一换向轮7、第二换向轮9、第三换向轮11、同步带4带动第二同步轮10与第一同步轮2的相向同步转动，第一同步轮2的转动带动第一偏心轮1旋转，两偏心块相向同步旋转。在同步机构的作用下相互调节两偏心轮的转速，使两偏心轮转速相等左右对称，从而保证竖直方向的力得以加强，水平方向的力抵消。
本实施例还提供一种包括上述同步机构的声频钻，在声频钻的壳体上安装缓冲空气压缩包16，当声频钻动力头工作时发出高频激振力，通过缓冲空气压缩包16可以大大减少激振力对钻机的损坏，当工作时声频钻头打到坚硬物理时会发生非常大的冲击力，通过缓冲空气压缩包16从而减少冲击力对声频钻动力头的冲击和损坏。
