一种开口同步带紧张结构
一种开口同步带紧张结构
【授权公告号： CN220151817U；申请权利人：杭州磐构实业有限公司;发明设计人：王俊杰; 方健;】
摘要：
本实用新型公开了一种开口同步带紧张结构，包括型材、同步带轮安装底座、同步带轮、张紧固定板以及伸缩组件，所述同步带轮连接在同步带轮安装底座上，同步带轮安装底座和张紧固定板四角对应开设有圆形连接孔，型材上开设有四个腰圆孔，螺栓依次穿过同步带轮安装底座的圆形连接孔、型材的腰圆孔以及张紧固定板的圆形连接孔将三者连接，伸缩组件连接型材和张紧固定板，伸缩组件连接在型材内侧，伸缩组件的设置使得整个结构有弹性，伸缩组件伸缩时带动张紧固定板沿腰圆孔长度方向移动的同时带动同步带轮安装底座和同步带轮沿腰圆孔长度方向移动，当同步带将同步带轮拉紧，整个结构实现同步带张紧。
主权项：
1.一种开口同步带紧张结构，其特征在于，包括型材(1)、同步带轮安装底座(2)、同步带轮(3)、张紧固定板(5)以及伸缩组件，所述同步带轮(3)连接在同步带轮安装底座(2)上，同步带轮安装底座(2)和张紧固定板(5)四角对应开设有圆形连接孔，型材(1)上开设有四个腰圆孔(11)，螺栓(4)依次穿过同步带轮安装底座(2)的圆形连接孔、型材(1)的腰圆孔(11)以及张紧固定板(5)的圆形连接孔将三者连接，伸缩组件连接型材(1)和张紧固定板(5)，伸缩组件连接在型材(1)内侧，伸缩组件伸缩时带动张紧固定板(5)沿腰圆孔(11)长度方向移动。
要求：
1.一种开口同步带紧张结构，其特征在于，包括型材(1)、同步带轮安装底座(2)、同步带轮(3)、张紧固定板(5)以及伸缩组件，所述同步带轮(3)连接在同步带轮安装底座(2)上，同步带轮安装底座(2)和张紧固定板(5)四角对应开设有圆形连接孔，型材(1)上开设有四个腰圆孔(11)，螺栓(4)依次穿过同步带轮安装底座(2)的圆形连接孔、型材(1)的腰圆孔(11)以及张紧固定板(5)的圆形连接孔将三者连接，伸缩组件连接型材(1)和张紧固定板(5)，伸缩组件连接在型材(1)内侧，伸缩组件伸缩时带动张紧固定板(5)沿腰圆孔(11)长度方向移动。
2.根据权利要求1所述的一种开口同步带紧张结构，其特征在于：所述同步带轮安装底座(2)一侧设置有挡壁(21)，挡壁(21)中部高度与同步带轮(3)一致，挡壁(21)两端高度与螺栓(4)的螺栓头高度一致。
3.根据权利要求2所述的一种开口同步带紧张结构，其特征在于：所述张紧固定板(5)远离挡壁(21)一侧设有伸缩组件连接壁(51)，伸缩组件通过长螺杆连接在伸缩组件连接壁(51)上。
4.根据权利要求3所述的一种开口同步带紧张结构，其特征在于：所述伸缩组件包括弹簧(6)以及内衬基板(7)，所述内衬基板(7)置于型材(1)内并与型材(1)内侧尺寸一致，弹簧(6)穿过长螺杆后连接内衬基板(7)。
5.根据权利要求1所述的一种开口同步带紧张结构，其特征在于：所述同步带轮(3)中心通过长螺杆连接同步带轮安装底座(2)，长螺杆上套设有两个深沟球轴承。
6.根据权利要求1-5任一所述的一种开口同步带紧张结构，其特征在于：所述同步带轮(3)表面均匀等间距开设有半圆形槽口(31)，半圆形槽口(31)两侧的槽壁(32)厚度逐渐减小。
?一种开口同步带紧张结构
技术领域
本实用新型涉及同步带技术领域，具体为一种开口同步带紧张结构。
背景技术
同步带形式的传动方式已经在广告设备行业运用非常普遍，而通常同步带张紧方式采用的是可调节张紧轮，而在狭小的空间中这样的方式纵向占用空间大，导致同步带安装面板宽度尺寸大，不能够适用小空间设备场景。
申请号为2015104829935，一种同步带张紧系统，包括调节螺栓，连杆，第一轴，光轮，第二轴，及第三轴，所述光轮与同步带接触，所述调节螺栓通过所述连杆，所述第一轴，所述第二轴，及所述第三轴与所述同步带接合，并通过所述调节螺栓的调节来通过所述光轮调节所述同步带的紧张度。根据本发明的同步带张紧系统结构简单，成本较低，易于安装，调节方便，大大减轻工人的劳动强度，同时结构稳定性好。
虽然采用上述方案结构简单，但是占用空间大不能够适用小空间设备场景。
实用新型内容
本实用新型的目的在于提供一种开口同步带紧张结构，占用空间小，能够适用小空间设备场景，是一种能够在狭小空间里面进行同步带张紧的结构。
为实现上述目的，本实用新型提供如下技术方案：一种开口同步带紧张结构，包括型材、同步带轮安装底座、同步带轮、张紧固定板以及伸缩组件，所述同步带轮连接在同步带轮安装底座上，同步带轮安装底座和张紧固定板四角对应开设有圆形连接孔，型材上开设有四个腰圆孔，螺栓依次穿过同步带轮安装底座的圆形连接孔、型材的腰圆孔以及张紧固定板的圆形连接孔将三者连接，伸缩组件连接型材和张紧固定板，伸缩组件连接在型材内侧，伸缩组件伸缩时带动张紧固定板沿腰圆孔长度方向移动。
使用本开口同步带紧张结构时，伸缩组件的设置使得整个结构有弹性，伸缩组件伸缩时带动张紧固定板沿腰圆孔长度方向移动的同时带动同步带轮安装底座和同步带轮沿腰圆孔长度方向移动，当同步带将同步带轮拉紧，整个结构实现同步带张紧，因此上述结构简单，用空间小，能够适用小空间设备场景，是一种能够在狭小空间里面进行同步带张紧的结构。
优选的，同步带轮安装底座一侧设置有挡壁，挡壁中部高度与同步带轮一致，挡壁两端高度与螺栓的螺栓头高度一致，挡壁起到防撞和限位功能，挡壁中部高两端低设置在起到防撞和限位功能的同时，不会影响螺栓的安装。
优选的，张紧固定板远离挡壁一侧设有伸缩组件连接壁，伸缩组件通过长螺杆连接在伸缩组件连接壁上，实现伸缩组件伸缩时带动张紧固定板沿腰圆孔长度方向移动。
优选的，为了使整个结构有弹性，伸缩组件包括弹簧以及内衬基板，所述内衬基板置于型材内并与型材内侧尺寸一致，弹簧穿过长螺杆后连接内衬基板，伸缩组件伸缩时弹簧伸缩带动张紧固定板沿腰圆孔长度方向移动。
优选的，为了使同步带轮可转动，所述同步带轮中心通过长螺杆连接同步带轮安装底座，长螺杆上套设有两个深沟球轴承。
优选的，同步带轮表面均匀等间距开设有半圆形槽口，半圆形槽口两侧的槽壁厚度逐渐减小，该设计可以减小同步带轮与同步带之间的接触面积，同步带紧张时，更加稳固。
与现有技术相比，本实用新型的有益效果是：
(1)本开口同步带紧张结构的伸缩组件的设置使得整个结构有弹性，伸缩组件伸缩时带动张紧固定板沿腰圆孔长度方向移动的同时带动同步带轮安装底座和同步带轮沿腰圆孔长度方向移动，当同步带将同步带轮拉紧，整个结构实现同步带张紧，因此上述结构简单，用空间小，能够适用小空间设备场景，是一种能够在狭小空间里面进行同步带张紧的结构；
(2)本开口同步带紧张结构的挡壁中部高两端低设置在起到防撞和限位功能的同时，不会影响螺栓的安装；
(3)本开口同步带紧张结构的伸缩组件包括弹簧以及内衬基板，所述内衬基板置于型材内并与型材内侧尺寸一致，弹簧穿过长螺杆后连接内衬基板，伸缩组件伸缩时弹簧伸缩带动张紧固定板沿腰圆孔长度方向移动。
附图说明

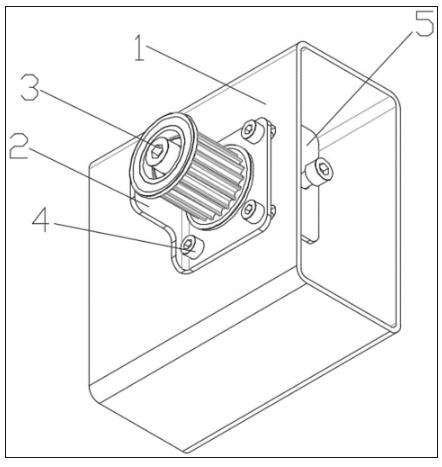

图1为本申请开口同步带紧张结构的一个角度立体结构示意图；

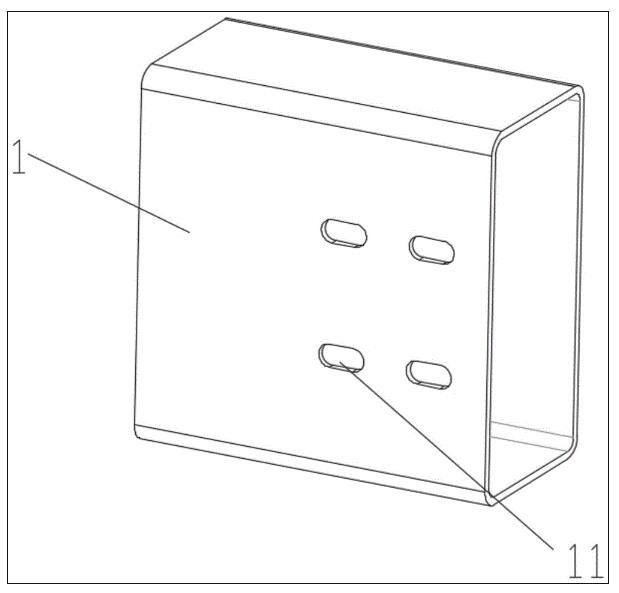

图2为本申请的开口同步带的型材的立体结构示意图；

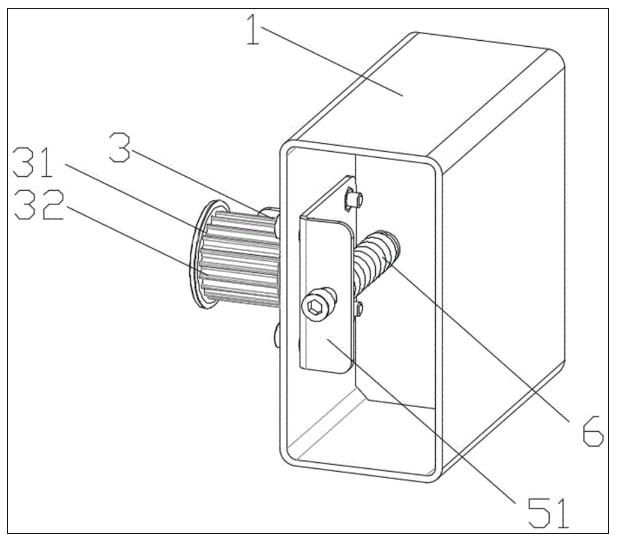

图3为本申请开口同步带紧张结构的另一个角度立体结构示意图；

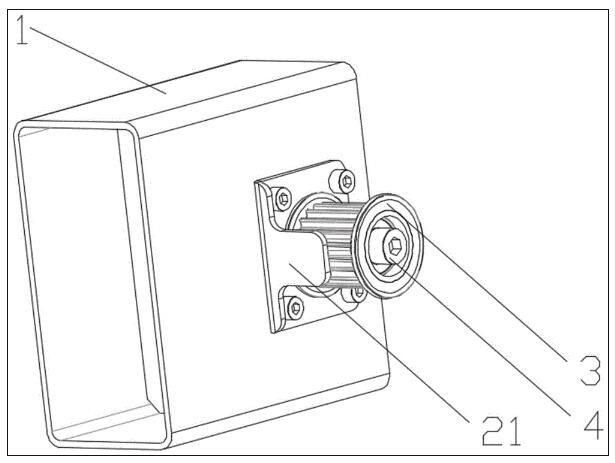

图4为本申请开口同步带紧张结构的又一个角度立体结构示意图；

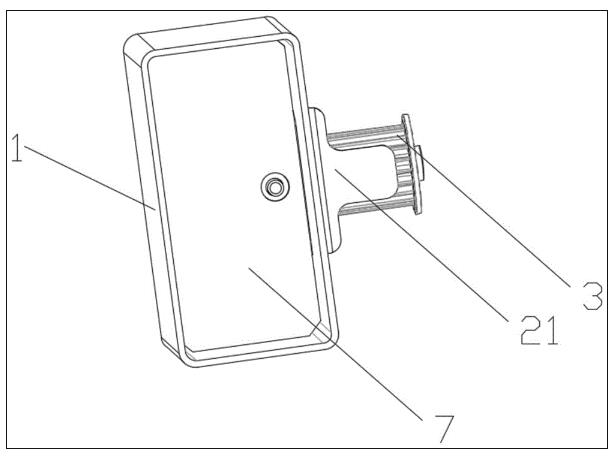

图5为本申请开口同步带紧张结构的内衬基板的连接位置示意图；

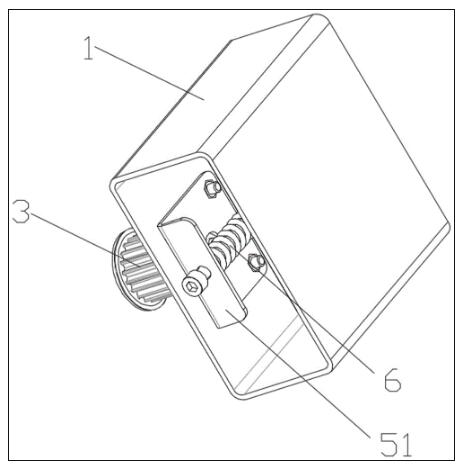

图6为本申请开口同步带紧张结构的弹簧的连接位置示意图。
图中：1、型材；11、腰圆孔；2、同步带轮安装底座；21、挡壁；3、同步带轮；31、半圆形槽口；32、槽壁；4、螺栓；5、张紧固定板；51、伸缩组件连接壁；6、弹簧；7、内衬基板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-2，本实用新型提供的一种实施例：一种开口同步带紧张结构，包括型材1、同步带轮安装底座2、同步带轮3、张紧固定板5以及伸缩组件，所述同步带轮3连接在同步带轮安装底座2上，同步带轮安装底座2和张紧固定板5四角对应开设有圆形连接孔，型材1上开设有四个腰圆孔11，螺栓4依次穿过同步带轮安装底座2的圆形连接孔、型材1的腰圆孔11以及张紧固定板5的圆形连接孔将三者连接，伸缩组件连接型材1和张紧固定板5，伸缩组件连接在型材1内侧，伸缩组件伸缩时带动张紧固定板5沿腰圆孔11长度方向移动，伸缩组件的设置使得整个结构有弹性，伸缩组件伸缩时带动张紧固定板5沿腰圆孔11长度方向移动的同时带动同步带轮安装底座2和同步带轮3沿腰圆孔11长度方向移动，当同步带将同步带轮3拉紧，整个结构实现同步带张紧，因此上述结构简单，用空间小，能够适用小空间设备场景，是一种能够在狭小空间里面进行同步带张紧的结构。
请参阅图3-6，本实用新型提供的一种实施例：一种开口同步带紧张结构，同步带轮3连接在同步带轮安装底座2上，同步带轮安装底座2一侧设置有挡壁21，挡壁21中部高度与同步带轮3一致，挡壁21两端高度与螺栓4的螺栓头高度一致，同步带轮安装底座2和张紧固定板5四角对应开设有圆形连接孔，型材1上开设有四个腰圆孔11，螺栓4依次穿过同步带轮安装底座2的圆形连接孔、型材1的腰圆孔11以及张紧固定板5的圆形连接孔将三者连接，伸缩组件连接型材1和张紧固定板5，张紧固定板5远离挡壁21一侧设有伸缩组件连接壁51，伸缩组件通过长螺杆连接在伸缩组件连接壁51上，伸缩组件连接在型材1内侧，伸缩组件伸缩时带动张紧固定板5沿腰圆孔11长度方向移动，挡壁21起到防撞和限位功能，挡壁21中部高两端低设置在起到防撞和限位功能的同时，不会影响螺栓4的安装。
需要说明的是，所述伸缩组件包括弹簧6以及内衬基板7，所述内衬基板7置于型材1内并与型材1内侧尺寸一致，弹簧6穿过长螺杆后连接内衬基板7，这时整个结构因弹簧6而变的有弹性，当同步带将同步带轮拉紧，整个结构实现同步带张紧。
还需要说明的是，所述同步带轮3中心通过长螺杆连接同步带轮安装底座2，长螺杆上套设有两个深沟球轴承，同步带轮3表面均匀等间距开设有半圆形槽口31，半圆形槽口31两侧的槽壁32厚度逐渐减小，该设计可以减小同步带轮3与同步带之间的接触面积，同步带紧张时，更加稳固。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
