8M同步带轮
8M同步带轮

8M同步带轮

8M同步带轮
代号 材料 表面处理
GLA 铝合金 本色阳极氧化
GLH —
GSY S45C 发黑处理
GSD 镀锌处理
GSM —
标准同步带宽度 K W L:48齿以下 L:48齿以上
20=20mm 22 27 42 47
25=25mm 28 33 48 53
30=30mm 33 38 53 58
40=40mm 44 49 64 69

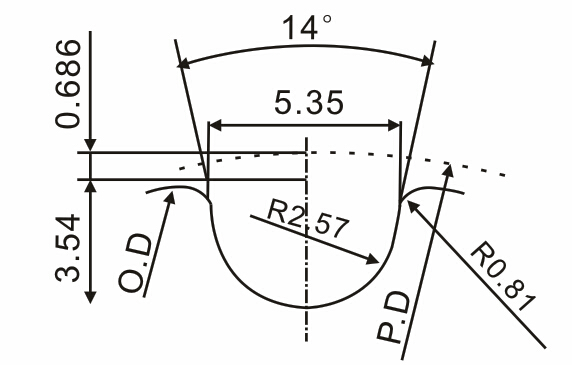

8M带轮齿形图

8M带轮齿形图

齿槽尺寸会因齿数不同而略有差异
节距=8.00mm

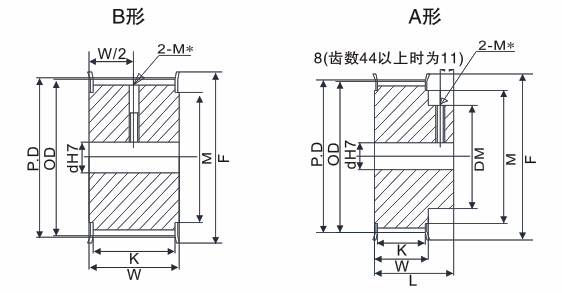

8M同步带轮形状

8M同步带轮形状

规格
Type
形状
Shape
节径
P.D
外径
O.D
档边外径
F
档边内径
M
轮毂直径
Dm
轴孔径dH7   Axle aperture dH7
A形 A-shaped B形   B-shaped
H P C.N H P C.N
18-8M
A


B
45.84 44.46 51 36 32 12~28 12~26 12~26 12~28 12~22 12~20
19-8M 48.38 47.01 55 39 35 12~32 12~28 12~28 12~31 12~25 12~20
20-8M 50.93 49.56 57 41 36 12~32 12~30 12~30 12~32 12~26 12~22
21-8M 53.48 52.10 60 46 40 12~37 12~32 12~32 12~36 12~30 12~24
22-8M 56.02 54.65 60 46 41 12~37 12~34 12~34 12~37 12~30 12~25
24-8M 61.12 59.74 67 50 46 12~42 12~40 12~40 12~42 12~34 12~28
25-8M 63.66 62.29 69 54 48 12~48 12~40 12~40 12~44 12~36 12~28
26-8M 66.21 64.84 75 55 51 14~50 14~45 14~45 14~47 14~39 14~31
28-8M 71.30 69.93 78 58 55 14~52 14~48 14~48 14~51 14~43 14~35
30-8M 76.39 75.02 86 66 60 14~59 14~50 14~50 14~56 14~46 14~38
32-8M 81.49 80.12 86 66 63 14~59 14~55 14~55 14~59 14~49 14~45
34-8M 86.58 85.21 94 74 70 16~67 16~60 16~50 16~66 16~56 16~48
36-8M 91.67 90.30 99 78 75 16~72 16~65 16~50 16~71 16~61 16~50
38-8M 96.77 95.39 105 84 80 16~76 16~65 16~50 17~76 16~65 16~50
40-8M 101.86 100.49 112 90 85 20~80 20~65 20~50 20~80 20~65 20~50
44-8M 112.05 110.67 119 100 90 20~80 20~65 20~50 20~80 20~65 20~50
48-8M 122.23 120.86 131 111 100 20~80 20~65 20~50 20~80 20~65 20~50
50-8M 127.32 125.95 135 115 100 20~80 20~65 20~50 20~80 20~65 20~50
60-8M 152.79 151.42 160 140 100 20~80 20~65 20~50 20~80 20~65 20~50
72-8M 183.35 181.97 190 161 100 20~80 20~65 20~50 20~80 20~65 20~50

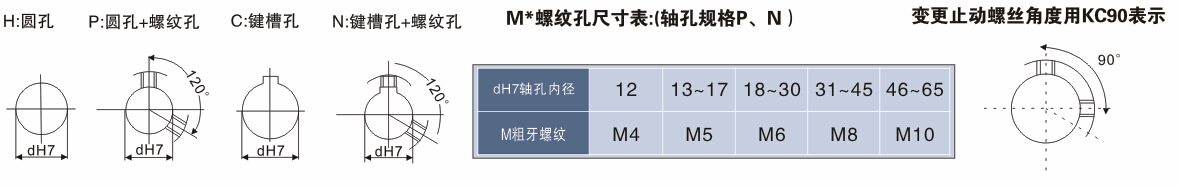

8M同步带轮轴孔规格

8M同步带轮轴孔规格

* 若您定制8M型同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度、档边等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。
