扫地车垃圾同步带输送装置
扫地车垃圾同步带输送装置
【申请公布号：CN109056604A；申请权利人：安徽爱瑞特新能源专用汽车股份有限公司; 发明设计人： 艾和金; 宫超; 曾德威; 陈亚辉; 杜孝力; 刘顺利;】
摘要：
本发明提供一种扫地车垃圾同步带输送装置，包括输送箱，所述输送箱下端一侧安装有滚刷机构，通过滚刷机构将垃圾扫入输送箱内，所述输送箱内部上端设置有同步带主动轮，所述输送箱内部下端设置有同步带从动轮，所述同步带主动轮与同步带从动轮之间设置有同步带，所述同步带主动轮旁设置有输送电机，通过输送电机带动同步带主动轮转动，进而带动同步带移动，所述同步带上设置有输送刮板。通过同步带主动轮和同步带从动轮带动同步带进行运动，进而通过同步带上的输送刮板将垃圾带走，进行运输工作，提高工作效率，减少占地面积，降低扫地车垃圾输送机构故障率，减小扫地车垃圾输送机构噪音，提高产品质量。
主权项：
1.一种扫地车垃圾同步带输送装置，包括输送箱（1），所述输送箱（1）下端一侧安装有滚刷机构（2），通过滚刷机构（2）将垃圾扫入输送箱（1）内，其特征在于：所述输送箱（1）内部上端设置有同步带主动轮（3），所述输送箱（1）内部下端设置有同步带从动轮（4），所述同步带主动轮（3）与同步带从动轮（4）之间设置有同步带（5），所述同步带主动轮（3）旁设置有输送电机（6），通过输送电机（6）带动同步带主动轮（3）转动，进而带动同步带（5）移动，所述同步带（5）上设置有输送刮板（7）。
要求：
1.一种扫地车垃圾同步带输送装置，包括输送箱（1），所述输送箱（1）下端一侧安装有滚刷机构（2），通过滚刷机构（2）将垃圾扫入输送箱（1）内，其特征在于：所述输送箱（1）内部上端设置有同步带主动轮（3），所述输送箱（1）内部下端设置有同步带从动轮（4），所述同步带主动轮（3）与同步带从动轮（4）之间设置有同步带（5），所述同步带主动轮（3）旁设置有输送电机（6），通过输送电机（6）带动同步带主动轮（3）转动，进而带动同步带（5）移动，所述同步带（5）上设置有输送刮板（7）。
2.如权利要求1所述的扫地车垃圾同步带输送装置，其特征在于：所述同步带主动轮（3）上设置有同步带调节板（8），所述同步带调节板（7）与输送箱（1）之间设置有同步带调节杆（9），通过同步带调节杆（9）进行长度调节，进而推动同步带调节板（8）对同步带（5）的松紧度进行调节。
3.如权利要求1所述的扫地车垃圾同步带输送装置，其特征在于：所述输送箱（1）上设置有更换凹槽（10），所述更换凹槽（10）位于滚刷机构（2）的安装处，通过将滚刷机构（2）卡置在更换凹槽（10）内进行工作，需要更换滚刷机构（2）只需将滚刷机构（2）从更换凹槽（10）中取出即可。
4.如权利要求1所述的扫地车垃圾同步带输送装置，其特征在于：所述输送电机（6）与同步带主动轮（3）之间通过齿轮连接。
5.如权利要求2所述的扫地车垃圾同步带输送装置，其特征在于：所述同步带调节杆（9）后端设置有伸缩气缸（11），通过伸缩气缸（11）推动同步带调节杆（9）。
扫地车垃圾同步带输送装置
技术领域
本发明涉及扫地车清洁领域，尤其涉及一种扫地车垃圾同步带输送装置。
背景技术
目前在城市环卫工作中，使用扫地车是十分常见的手段，通过扫地车能够减轻环卫工人的工作强度，降低清扫时间，并且能够快速的将街道打扫干净。目前在扫地车进行清扫时，如果遇见垃圾，需要通过输送装置将垃圾送至扫地车内，目前对于垃圾送至扫地车的工作，通常是使用履带式输送，占用空间较大且运输效率不足，垃圾容易滞留在履带上无法进入扫地车内。因此，解决扫地车工作时垃圾运输效率不足且容易滞留的问题就显得尤为重要了。
发明内容
为解决上述问题，本发明的目的提供一种扫地车垃圾同步带输送装置，通过同步带主动轮和同步带从动轮带动同步带进行运动，进而通过同步带上的输送刮板将垃圾带走，进行运输工作，提高工作效率，减少占地面积，解决了扫地车工作时垃圾运输效率不足且容易滞留的问题。
本发明提供一种扫地车垃圾同步带输送装置，包括输送箱，所述输送箱下端一侧安装有滚刷机构，通过滚刷机构将垃圾扫入输送箱内，所述输送箱内部上端设置有同步带主动轮，所述输送箱内部下端设置有同步带从动轮，所述同步带主动轮与同步带从动轮之间设置有同步带，所述同步带主动轮旁设置有输送电机，通过输送电机带动同步带主动轮转动，进而带动同步带移动，所述同步带上设置有输送刮板。
进一步改进在于：所述同步带主动轮上设置有同步带调节板，所述同步带调节板与输送箱之间设置有同步带调节杆，通过同步带调节杆进行长度调节，进而推动同步带调节板对同步带的松紧度进行调节。
进一步改进在于：所述输送箱上设置有更换凹槽，所述更换凹槽位于滚刷机构的安装处，通过将滚刷机构卡置在更换凹槽内进行工作，需要更换滚刷机构只需将滚刷机构从更换凹槽中取出即可。
进一步改进在于：所述输送电机与同步带主动轮之间通过齿轮连接。
进一步改进在于：所述同步带调节杆后端设置有伸缩气缸，通过伸缩气缸推动同步带调节杆。
此装置工作时，输送电机工作，输送电机带动同步带主动轮、同步带旋转，滚刷机构工作，将垃圾扫入输送箱内，同步带旋转带动输送刮板在输送箱内移动，将垃圾运输到指定位置，在工作过程中如果同步带较松或较紧，可调节同步带调节杆来控制同步带的松紧度；从而保护扫地车垃圾输送机构，降低扫地车垃圾输送机构故障率，减小扫地车垃圾输送机构噪音，提高产品质量。
本发明的有益效果：通过同步带主动轮和同步带从动轮带动同步带进行运动，进而通过同步带上的输送刮板将垃圾带走，进行运输工作，提高工作效率，减少占地面积，降低扫地车垃圾输送机构故障率，减小扫地车垃圾输送机构噪音，提高产品质量。
附图说明

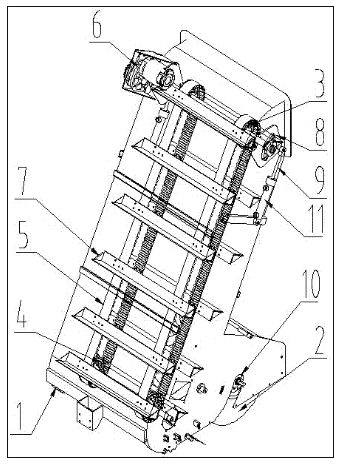

图1是本发明的结构示意图。

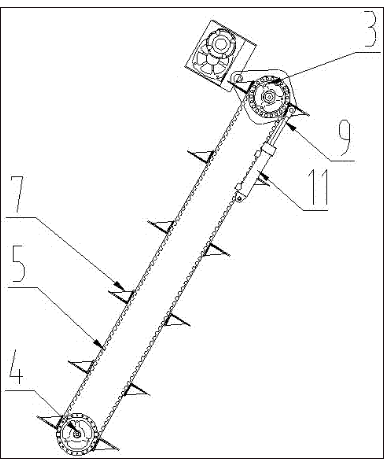

图2是本发明的结构侧视图。

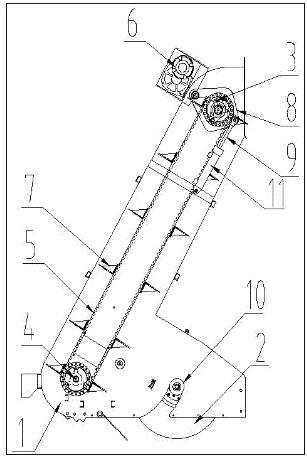

图3是本发明的输送机构结构示意图。

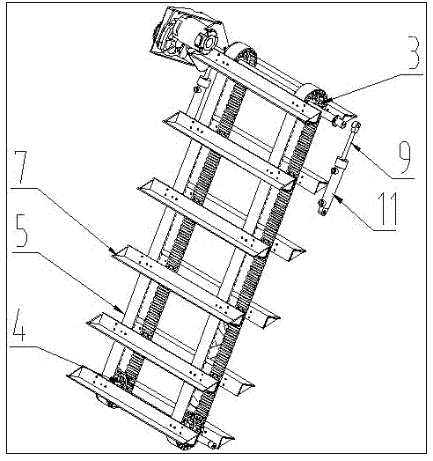

图4是本发明的输送机构结构侧视图。
其中：1-输送箱，2-滚刷机构，3-同步带主动轮，4-同步带从动轮，5-同步带，6-输送电机，7-输送刮板，8-同步带调节板，9-同步带调节杆，10-更换凹槽，11-伸缩气缸。
具体实施方式
为了加深对本发明的理解，下面将结合实施例对本发明作进一步详述，该实施例仅用于解释本发明，并不构成对本发明保护范围的限定。
如图1-4所示，本实施例提供一种扫地车垃圾同步带输送装置，包括输送箱1，所述输送箱1下端一侧安装有滚刷机构2，通过滚刷机构2将垃圾扫入输送箱1内，所述输送箱1内部上端设置有同步带主动轮3，所述输送箱1内部下端设置有同步带从动轮4，所述同步带主动轮3与同步带从动轮4之间设置有同步带5，所述同步带主动轮3旁设置有输送电机6，通过输送电机6带动同步带主动轮3转动，进而带动同步带5移动，所述同步带5上设置有输送刮板7。所述同步带主动轮3上设置有同步带调节板8，所述同步带调节板7与输送箱1之间设置有同步带调节杆9，通过同步带调节杆9进行长度调节，进而推动同步带调节板8对同步带5的松紧度进行调节。所述输送箱1上设置有更换凹槽10，所述更换凹槽10位于滚刷机构2的安装处，通过将滚刷机构2卡置在更换凹槽10内进行工作，需要更换滚刷机构2只需将滚刷机构2从更换凹槽10中取出即可。所述输送电机6与同步带主动轮3之间通过齿轮连接。所述同步带调节杆9后端设置有伸缩气缸11，通过伸缩气缸11推动同步带调节杆9。通过同步带主动轮3和同步带从动轮4带动同步带5进行运动，进而通过同步带5上的输送刮板7将垃圾带走，进行运输工作，提高工作效率，减少占地面积，降低扫地车垃圾输送机构故障率，减小扫地车垃圾输送机构噪音，提高产品质量。
【申请公布号：CN109056604A；申请权利人：安徽爱瑞特新能源专用汽车股份有限公司; 发明设计人： 艾和金; 宫超; 曾德威; 陈亚辉; 杜孝力; 刘顺利;】
摘要：
本发明提供一种扫地车垃圾同步带输送装置，包括输送箱，所述输送箱下端一侧安装有滚刷机构，通过滚刷机构将垃圾扫入输送箱内，所述输送箱内部上端设置有同步带主动轮，所述输送箱内部下端设置有同步带从动轮，所述同步带主动轮与同步带从动轮之间设置有同步带，所述同步带主动轮旁设置有输送电机，通过输送电机带动同步带主动轮转动，进而带动同步带移动，所述同步带上设置有输送刮板。通过同步带主动轮和同步带从动轮带动同步带进行运动，进而通过同步带上的输送刮板将垃圾带走，进行运输工作，提高工作效率，减少占地面积，降低扫地车垃圾输送机构故障率，减小扫地车垃圾输送机构噪音，提高产品质量。
主权项：
1.一种扫地车垃圾同步带输送装置，包括输送箱（1），所述输送箱（1）下端一侧安装有滚刷机构（2），通过滚刷机构（2）将垃圾扫入输送箱（1）内，其特征在于：所述输送箱（1）内部上端设置有同步带主动轮（3），所述输送箱（1）内部下端设置有同步带从动轮（4），所述同步带主动轮（3）与同步带从动轮（4）之间设置有同步带（5），所述同步带主动轮（3）旁设置有输送电机（6），通过输送电机（6）带动同步带主动轮（3）转动，进而带动同步带（5）移动，所述同步带（5）上设置有输送刮板（7）。
要求：
1.一种扫地车垃圾同步带输送装置，包括输送箱（1），所述输送箱（1）下端一侧安装有滚刷机构（2），通过滚刷机构（2）将垃圾扫入输送箱（1）内，其特征在于：所述输送箱（1）内部上端设置有同步带主动轮（3），所述输送箱（1）内部下端设置有同步带从动轮（4），所述同步带主动轮（3）与同步带从动轮（4）之间设置有同步带（5），所述同步带主动轮（3）旁设置有输送电机（6），通过输送电机（6）带动同步带主动轮（3）转动，进而带动同步带（5）移动，所述同步带（5）上设置有输送刮板（7）。
2.如权利要求1所述的扫地车垃圾同步带输送装置，其特征在于：所述同步带主动轮（3）上设置有同步带调节板（8），所述同步带调节板（7）与输送箱（1）之间设置有同步带调节杆（9），通过同步带调节杆（9）进行长度调节，进而推动同步带调节板（8）对同步带（5）的松紧度进行调节。
3.如权利要求1所述的扫地车垃圾同步带输送装置，其特征在于：所述输送箱（1）上设置有更换凹槽（10），所述更换凹槽（10）位于滚刷机构（2）的安装处，通过将滚刷机构（2）卡置在更换凹槽（10）内进行工作，需要更换滚刷机构（2）只需将滚刷机构（2）从更换凹槽（10）中取出即可。
4.如权利要求1所述的扫地车垃圾同步带输送装置，其特征在于：所述输送电机（6）与同步带主动轮（3）之间通过齿轮连接。
5.如权利要求2所述的扫地车垃圾同步带输送装置，其特征在于：所述同步带调节杆（9）后端设置有伸缩气缸（11），通过伸缩气缸（11）推动同步带调节杆（9）。
扫地车垃圾同步带输送装置
技术领域
本发明涉及扫地车清洁领域，尤其涉及一种扫地车垃圾同步带输送装置。
背景技术
目前在城市环卫工作中，使用扫地车是十分常见的手段，通过扫地车能够减轻环卫工人的工作强度，降低清扫时间，并且能够快速的将街道打扫干净。目前在扫地车进行清扫时，如果遇见垃圾，需要通过输送装置将垃圾送至扫地车内，目前对于垃圾送至扫地车的工作，通常是使用履带式输送，占用空间较大且运输效率不足，垃圾容易滞留在履带上无法进入扫地车内。因此，解决扫地车工作时垃圾运输效率不足且容易滞留的问题就显得尤为重要了。
发明内容
为解决上述问题，本发明的目的提供一种扫地车垃圾同步带输送装置，通过同步带主动轮和同步带从动轮带动同步带进行运动，进而通过同步带上的输送刮板将垃圾带走，进行运输工作，提高工作效率，减少占地面积，解决了扫地车工作时垃圾运输效率不足且容易滞留的问题。
本发明提供一种扫地车垃圾同步带输送装置，包括输送箱，所述输送箱下端一侧安装有滚刷机构，通过滚刷机构将垃圾扫入输送箱内，所述输送箱内部上端设置有同步带主动轮，所述输送箱内部下端设置有同步带从动轮，所述同步带主动轮与同步带从动轮之间设置有同步带，所述同步带主动轮旁设置有输送电机，通过输送电机带动同步带主动轮转动，进而带动同步带移动，所述同步带上设置有输送刮板。
进一步改进在于：所述同步带主动轮上设置有同步带调节板，所述同步带调节板与输送箱之间设置有同步带调节杆，通过同步带调节杆进行长度调节，进而推动同步带调节板对同步带的松紧度进行调节。
进一步改进在于：所述输送箱上设置有更换凹槽，所述更换凹槽位于滚刷机构的安装处，通过将滚刷机构卡置在更换凹槽内进行工作，需要更换滚刷机构只需将滚刷机构从更换凹槽中取出即可。
进一步改进在于：所述输送电机与同步带主动轮之间通过齿轮连接。
进一步改进在于：所述同步带调节杆后端设置有伸缩气缸，通过伸缩气缸推动同步带调节杆。
此装置工作时，输送电机工作，输送电机带动同步带主动轮、同步带旋转，滚刷机构工作，将垃圾扫入输送箱内，同步带旋转带动输送刮板在输送箱内移动，将垃圾运输到指定位置，在工作过程中如果同步带较松或较紧，可调节同步带调节杆来控制同步带的松紧度；从而保护扫地车垃圾输送机构，降低扫地车垃圾输送机构故障率，减小扫地车垃圾输送机构噪音，提高产品质量。
本发明的有益效果：通过同步带主动轮和同步带从动轮带动同步带进行运动，进而通过同步带上的输送刮板将垃圾带走，进行运输工作，提高工作效率，减少占地面积，降低扫地车垃圾输送机构故障率，减小扫地车垃圾输送机构噪音，提高产品质量。
附图说明
图1是本发明的结构示意图。
图2是本发明的结构侧视图。
图3是本发明的输送机构结构示意图。
图4是本发明的输送机构结构侧视图。
其中：1-输送箱，2-滚刷机构，3-同步带主动轮，4-同步带从动轮，5-同步带，6-输送电机，7-输送刮板，8-同步带调节板，9-同步带调节杆，10-更换凹槽，11-伸缩气缸。
具体实施方式
为了加深对本发明的理解，下面将结合实施例对本发明作进一步详述，该实施例仅用于解释本发明，并不构成对本发明保护范围的限定。
如图1-4所示，本实施例提供一种扫地车垃圾同步带输送装置，包括输送箱1，所述输送箱1下端一侧安装有滚刷机构2，通过滚刷机构2将垃圾扫入输送箱1内，所述输送箱1内部上端设置有同步带主动轮3，所述输送箱1内部下端设置有同步带从动轮4，所述同步带主动轮3与同步带从动轮4之间设置有同步带5，所述同步带主动轮3旁设置有输送电机6，通过输送电机6带动同步带主动轮3转动，进而带动同步带5移动，所述同步带5上设置有输送刮板7。所述同步带主动轮3上设置有同步带调节板8，所述同步带调节板7与输送箱1之间设置有同步带调节杆9，通过同步带调节杆9进行长度调节，进而推动同步带调节板8对同步带5的松紧度进行调节。所述输送箱1上设置有更换凹槽10，所述更换凹槽10位于滚刷机构2的安装处，通过将滚刷机构2卡置在更换凹槽10内进行工作，需要更换滚刷机构2只需将滚刷机构2从更换凹槽10中取出即可。所述输送电机6与同步带主动轮3之间通过齿轮连接。所述同步带调节杆9后端设置有伸缩气缸11，通过伸缩气缸11推动同步带调节杆9。通过同步带主动轮3和同步带从动轮4带动同步带5进行运动，进而通过同步带5上的输送刮板7将垃圾带走，进行运输工作，提高工作效率，减少占地面积，降低扫地车垃圾输送机构故障率，减小扫地车垃圾输送机构噪音，提高产品质量。
