一种民用住宅施工搬用设备
一种民用住宅施工搬用设备
【申请公布号：CN109098455A；申请权利人：金川集团股份有限公司;发明设计人：杨嘉辉; 陈瑛卿; 何玲; 薛燕琴; 马峰远; 周志明; 杨叶;】
摘要：
本发明涉及民用建筑领域，公开了一种民用住宅施工搬用设备，所述搬用设备包括水平运输组件与抬升组件；所述水平运输组件包括电动机、固定板；所述抬升组件包括机架、同步带轮组；本发明解决了民建住宅中大型设备进行搬运运送较少的物料或者垃圾易造成浪费，且这些设备体积较大，成本较高，不利于在民用住宅使用的问题，且结构简单，适于推广。
主权项：
1.一种民用住宅施工搬用设备，其特征在于，所述搬用设备包括水平运输组件与抬升组件；所述水平运输组件包括电动机（3）、固定板（15）；所述电动机（3）主轴末端固定连接有第一皮带轮（4），所述固定板（15）上方转动连接有转轴（7），所述转轴（7）外侧分别固定连接有第二皮带轮（5）和左齿轮（8），所述第二皮带轮（5）与第一皮带轮（4）通过皮带（6）相互套接，所述固定板（15）右侧转动连接有右齿轮（9），所述左齿轮（8）和右齿轮（9）外侧套接有链条（18），所述链条（18）下方固定连接有传送台（13），所述链条（18）上固定连接有滑块（10），所述滑块（10）外侧卡接有卡块（11），且卡块（11）底端设有搬运箱（12）；所述抬升组件包括机架（1）、同步带轮组（2）；所述同步带轮组（2）包括位于机架（1）上方的第一带轮（201）、第二带轮（202）和机架（1）下方的第三带轮（203）与第四带轮（204），所述电动机（3）驱动第四带轮（204）转动；所述机架（1）中央滑动连接有升降台（16），所述升降台（16）侧壁固定连接有呈矩形分布的固定柱（17），所述第一带轮（201）与第四带轮（204）外侧绕接有第一同步带（205），所述第二带轮（202）与第三带轮（203）外侧绕接有第二同步带（206），所述第一同步带（205）和第二同步带（206）的两端分别与固定柱（17）固定连接。
要求：
1.一种民用住宅施工搬用设备，其特征在于，所述搬用设备包括水平运输组件与抬升组件；所述水平运输组件包括电动机（3）、固定板（15）；所述电动机（3）主轴末端固定连接有第一皮带轮（4），所述固定板（15）上方转动连接有转轴（7），所述转轴（7）外侧分别固定连接有第二皮带轮（5）和左齿轮（8），所述第二皮带轮（5）与第一皮带轮（4）通过皮带（6）相互套接，所述固定板（15）右侧转动连接有右齿轮（9），所述左齿轮（8）和右齿轮（9）外侧套接有链条（18），所述链条（18）下方固定连接有传送台（13），所述链条（18）上固定连接有滑块（10），所述滑块（10）外侧卡接有卡块（11），且卡块（11）底端设有搬运箱（12）；所述抬升组件包括机架（1）、同步带轮组（2）；所述同步带轮组（2）包括位于机架（1）上方的第一带轮（201）、第二带轮（202）和机架（1）下方的第三带轮（203）与第四带轮（204），所述电动机（3）驱动第四带轮（204）转动；所述机架（1）中央滑动连接有升降台（16），所述升降台（16）侧壁固定连接有呈矩形分布的固定柱（17），所述第一带轮（201）与第四带轮（204）外侧绕接有第一同步带（205），所述第二带轮（202）与第三带轮（203）外侧绕接有第二同步带（206），所述第一同步带（205）和第二同步带（206）的两端分别与固定柱（17）固定连接。
2.根据权利要求1所述的民用住宅施工搬用设备，其特征在于，所述第一皮带轮（4）直径小于第二皮带轮（5）的直径。
3.根据权利要求2所述的民用住宅施工搬用设备，其特征在于，所述第一皮带轮（4）直径是第二皮带轮（5）的直径的三分之一至四分之一。
4.根据权利要求1所述的民用住宅施工搬用设备，其特征在于，所述滑块（10）呈等间距焊接于链条（18）外侧。
5.根据权利要求1所述的民用住宅施工搬用设备，其特征在于，所述传送台（13）顶端与搬运箱（12）滑动连接。
6.根据权利要求1所述的民用住宅施工搬用设备，其特征在于，所述固定柱（17）的数量为4个，分别固定连接在升降台（16）的四角。
一种民用住宅施工搬用设备
技术领域
本发明涉及民用建筑领域，更具体地涉及一种民用住宅施工搬用设备。
背景技术
随着建设的快速发展，民建住宅工程日益增多，因此民建住宅工程设备在民建住宅施工过程中也起到重要作用，在进行施工的过程中，需要对这些工程设备进行搬运，因此，对民用住宅施工搬用设备的需求日益增长。民用住宅施工时，经常需要将物料和使用的废弃物运输到特定地点进行处理，然而现有技术中经常采用人工或中大型设备进行搬运，中大型设备进行搬运运送较少的物料或者垃圾易造成浪费，不利于推广，且这些设备体积较大，成本较高，不利于在民用住宅使用。
发明内容
为解决现有技术中民建住宅中大型设备进行搬运运送较少的物料或者垃圾易造成浪费，且这些设备体积较大，成本较高，不利于在民用住宅使用的问题，本发明提供一种民用住宅施工搬用设备。
本发明采用如下技术方案：一种民用住宅施工搬用设备，所述搬用设备包括水平运输组件与抬升组件；所述水平运输组件包括电动机、固定板；所述电动机主轴末端固定连接有第一皮带轮，所述固定板上方转动连接有转轴，所述转轴外侧分别固定连接有第二皮带轮和左齿轮，所述第二皮带轮与第一皮带轮通过皮带相互套接，所述固定板右侧转动连接有右齿轮，所述左齿轮和右齿轮外侧套接有链条，所述链条下方固定连接有传送台，所述链条上固定连接有滑块，所述滑块外侧卡接有卡块，且卡块底端设有搬运箱；所述抬升组件包括机架、同步带轮组；所述同步带轮组包括位于机架上方的第一带轮、第二带轮和机架下方的第三带轮与第四带轮，所述电动机驱动第四带轮转动；所述机架中央滑动连接有升降台，所述升降台侧壁固定连接有呈矩形分布的固定柱，所述第一带轮与第四带轮外侧绕接有第一同步带，所述第二带轮与第三带轮外侧绕接有第二同步带，所述第一同步带和第二同步带的两端分别与固定柱固定连接。
所述第一皮带轮直径小于第二皮带轮的直径。
所述第一皮带轮直径是第二皮带轮的直径的三分之一至四分之一。
所述滑块呈等间距焊接于链条外侧。
所述传送台顶端与搬运箱滑动连接。
所述固定柱的数量为4个，分别固定连接在升降台的四角。
本发明通过设置的机架、同步带轮组和升降台可以将运输来的物料通过升降台送至较高的运输车上，也可以将运输车上的物料设备通过升降台运到低处，避免了采用人工搬运，省时省力，且本发明结构简单，易操作，成本较低，并通过设置的左齿轮、右齿轮、链条和滑块可以将民用住宅施工物料进行平动运输，自动运输小量物料，实现准确定位传送，不需要人工进行搬运，效率高，安装简单，成本小。
附图说明

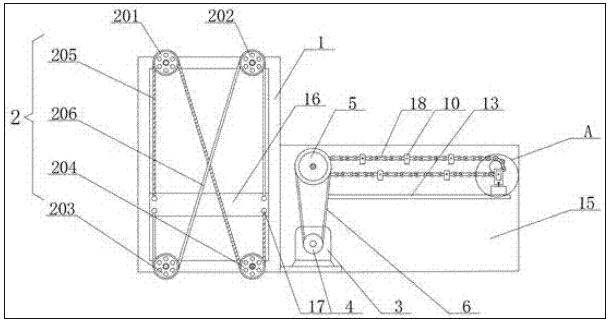

图1为本发明整体结构示意图；

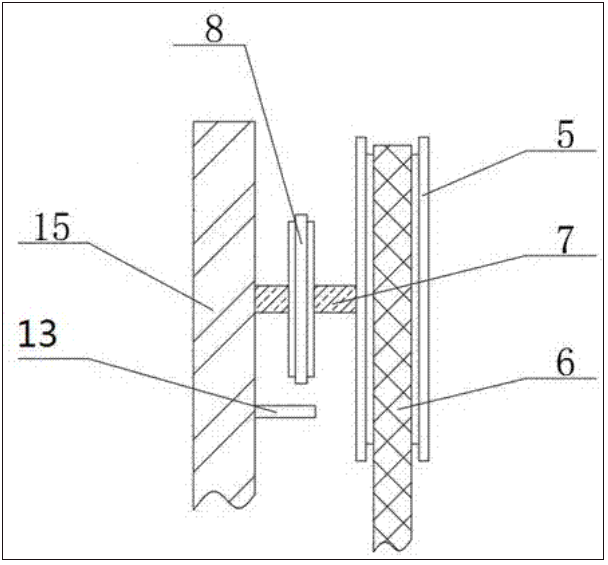

图2为本发明第二皮带轮侧视结构示意图；

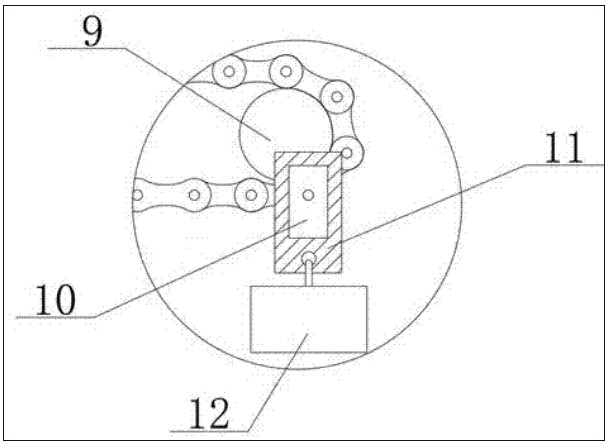

图3为本发明图1的A处结构示意图；

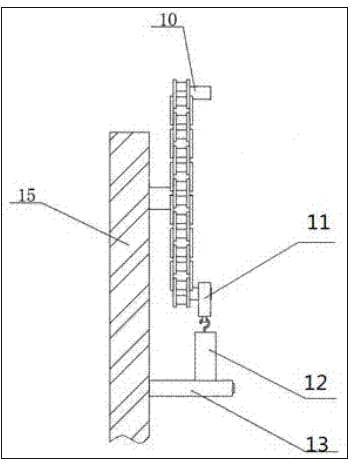

图4为本发明链条侧视结构示意图。
符号说明：
图中：1-机架、2-同步带轮组、201-第一带轮、202-第二带轮、203-第三带轮、204-第四带轮、205-第一同步带、206-第二同步带、3-电动机、4-第一皮带轮、5-第二皮带轮、6-皮带、7-转轴、8-左齿轮、9-右齿轮、10-滑块、11-卡块、12-搬运箱、13-传送台、15-固定板、16-升降台、17-固定柱、18-链条。
具体实施方式
下面结合附图和具体实施方式对本发明作进一步说明。
一种民用住宅施工搬用设备，所述搬用设备包括水平运输组件与抬升组件；所述水平运输组件包括电动机3、固定板15；所述电动机3主轴末端固定连接有第一皮带轮4，所述固定板15上方转动连接有转轴7，所述转轴7外侧分别固定连接有第二皮带轮5和左齿轮8，所述左齿轮8与第二皮带轮5通过转轴7连接，所述第二皮带轮5与第一皮带轮4通过皮带6相互套接，所述固定板15右侧转动连接有右齿轮9，所述左齿轮8和右齿轮9外侧套接有链条18，所述链条18下方固定连接有传送台13，所述链条18上固定连接有滑块10，所述滑块10外侧卡接有卡块11，且卡块11底端设有搬运箱12；所述抬升组件包括机架1、同步带轮组2；所述同步带轮组2包括位于机架1上方的第一带轮201、第二带轮202和机架1下方的第三带轮203与第四带轮204，所述机架1中央滑动连接有升降台16，所述升降台16侧壁固定连接有呈矩形分布的固定柱17，所述第一带轮201与第四带轮204外侧绕接有第一同步带205，所述第二带轮202与第三带轮203外侧绕接有第二同步带206，所述第一同步带205和第二同步带206的两端分别与固定柱17固定连接。
所述第一皮带轮4直径小于第二皮带轮5的直径。所述第一皮带轮4直径是第二皮带轮5的直径的三分之一至四分之一。通过设置的直径比可以使得电动机3输出更大的扭矩，当搬运箱12搬运较大的荷载时，通过卡块11和滑块10的连接，有利于链条18平稳的运动，从而使搬运箱12平稳的进行传动。
所述滑块10呈等间距焊接在链条18外侧。搬运物体时，将卡块11卡接于滑块10上，搬运箱12挂接在卡块11上，滑块10随着链条18运动，通过卡块11带动搬运箱12运动。
所述传送台13顶端与搬运箱12滑动连接，传送台13与固定板15为固定连接，当搬运箱12在传送台13滑动搬运物体时，通过传送台13的支撑作用，使卡块10受力更小，有利于卡块10及链条18长久耐用。
所述固定柱17的数量为4个，分别固定连接在升降台16的四角，第一同步带205和第二同步带206的接头连接与固定柱17上且不可移动。
工作流程：如图1将整体装置安装好后，电动机3外接电源，启动电动机3，通过第一皮带轮4和第二皮带轮5传动，左齿轮8和右齿轮9带动链条18以较慢的速度平动，滑块10随着链条18运动，工作人员在右端将搬运箱12挂在卡块11上，当滑块10到达最右端时，将卡块11卡接在滑块10上，通过滑块10的移动将搬运箱12带到左端，左端的工作人员将运输过来的搬运箱12拿下来通过升降台16送到高处，滑块10继续运动，进行下次搬运，如此便完成物料的运移，在进行较远距离的搬运操作时（固定板15可替换为支架，分别固定转轴7和齿轮9，使用时根据距离的长短选取链条18的长度）。其中第四带轮204为主动轮通过电动机带动（同电动机3与第一皮带轮4连接方式），电动机外接电源控制，当电动机转动时带动第四带轮204转动，通过第一同步带205带动第一带轮201转动，由于第一同步带205两端端头与固定柱17固定连接于升降台16上且不可移动，所以通过第一同步带205的运动使得升降台16上升，同时带动第二同步带206、第三带轮203、第二带轮202运动，通过电动机控制第四带轮204从而实现升降台16的上升和下降操作，简单可靠，成本较低，值得推广。
