一种轮转纸张折页机的纸张撑开机构
一种轮转纸张折页机的纸张撑开机构
【授权公告号：CN220098080U;申请权利人： 烟台金宝精密印刷设备有限公司;发明设计人：董小蓬; 王伟东; 王立博;】
摘要：
本实用新型涉及一种轮转纸张折页机的纸张撑开机构。所要解决的问题是：目前轮转纸张折页机尚无纸张撑开机构。其技术方案要点是：C伺服电机同步带轮连接撑纸驱动同步带，2个撑纸从动同步带夹板设置于撑纸从动同步带连接板两端与撑纸从动同步带连接板连接，撑纸从动同步带连接板连接撑纸前后滑块座，C滑块连接C直线导轨，撑纸前后支撑板上对称设置2个D滑块，2个D直线导轨，撑纸上板座两端分别连接D气缸，D伺服电机同步带轮连接撑纸上下驱动同步带，撑纸上下从动同步带轮连接撑纸滚珠丝杠一端，撑纸上下导向板连接E直线导轨E滑块连接撑纸上下滑块座，撑纸上下导向板两端分别连接F滑块。应用于把卷筒纸折叠成风琴形状的自动化生产。
主权项：
1.一种轮转纸张折页机的纸张撑开机构，其特征在于： C伺服电机（301）穿过并连接C伺服电机底板（302），C伺服电机底板（302）连接C伺服电机底板支撑轴（303），C伺服电机底板支撑轴（303）连接A墙板（304），C伺服电机（301）的轴端连接C伺服电机同步带轮（305），C伺服电机同步带轮（305）连接撑纸驱动同步带（306），撑纸驱动同步带（306）连接撑纸驱动同步带轮（307），撑纸驱动同步带轮（307）连接撑纸驱动轴（308）一端，撑纸驱动轴（308）分别穿过A墙板（304）和B墙板（309），撑纸驱动轴（308）在A墙板（304）和B墙板（309）内侧分别设置2个撑纸从动同步带轮（310），A墙板（304）侧的撑纸从动同步带轮（310）连接撑纸从动同步带（311），撑纸从动同步带支撑轮（312）支撑撑纸从动同步带（311），2个撑纸从动同步带夹板（313）设置于撑纸从动同步带连接板（314）两端与撑纸从动同步带连接板（314）连接，同时连接撑纸从动同步带（311），撑纸从动同步带连接板（314）连接撑纸前后滑块座（315），撑纸前后滑块座（315）连接C滑块（316），C滑块（316）连接C直线导轨（317），C直线导轨（317）连接A墙板（304），B墙板（309）侧撑纸从动同步带轮（310）与A墙板（304）侧的撑纸从动同步带轮（310）的上述结构相同，A墙板（304）侧和B墙板（309）侧撑纸前后滑块座（315）分别连接于撑纸前后支撑板（318）的两端，撑纸前后支撑板（318）上对称设置2个D滑块（319），2个D滑块（319）连接2个D直线导轨（320），2个D直线导轨（320）分别连接撑纸上板座（321），撑纸上板座（321）连接撑纸上板（322），撑纸上板座（321）两端分别连接D气缸（323），D气缸（323）连接撑纸下板（324），D伺服电机（325）穿过并连接D伺服电机板（326），D伺服电机板（326）连接D伺服电机板支撑轴（327），D伺服电机板支撑轴（327）连接撑纸上下底板（328），D伺服电机（325）的轴端连接D伺服电机同步带轮（329），D伺服电机同步带轮（329）连接撑纸上下驱动同步带（330），撑纸上下驱动同步带（330）连接撑纸上下从动同步带轮（331），撑纸上下从动同步带轮（331）连接撑纸滚珠丝杠（332）一端，撑纸滚珠丝杠（332）穿过撑纸上下底板（328），撑纸滚珠丝杠（332）连接撑纸滚珠丝杠丝母（333），撑纸滚珠丝杠丝母（333）连接撑纸滚珠丝杠丝母座（334），撑纸滚珠丝杠丝母座（334）连接撑纸上下导向板（335），撑纸上下导向板（335）连接E直线导轨（336），E滑块（337）在E直线导轨（336）上滑动，E滑块（337）连接撑纸上下滑块座（338），撑纸上下滑块座（338）连接上下驱动连板（339），上下驱动连板（339）连接撑纸上板座（321），撑纸上下导向板（335）两端分别连接F滑块（340），F滑块（340）连接F直线导轨（341），F直线导轨（341）连接F直线导轨座（342），F直线导轨座（342）分别连接在F直线导轨底板（343）两端，F直线导轨底板（343）连接F直线导轨底板座（344），F直线导轨底板座（344）连接撑纸上下底板（328）。
要求：
1.一种轮转纸张折页机的纸张撑开机构，其特征在于： C伺服电机（301）穿过并连接C伺服电机底板（302），C伺服电机底板（302）连接C伺服电机底板支撑轴（303），C伺服电机底板支撑轴（303）连接A墙板（304），C伺服电机（301）的轴端连接C伺服电机同步带轮（305），C伺服电机同步带轮（305）连接撑纸驱动同步带（306），撑纸驱动同步带（306）连接撑纸驱动同步带轮（307），撑纸驱动同步带轮（307）连接撑纸驱动轴（308）一端，撑纸驱动轴（308）分别穿过A墙板（304）和B墙板（309），撑纸驱动轴（308）在A墙板（304）和B墙板（309）内侧分别设置2个撑纸从动同步带轮（310），A墙板（304）侧的撑纸从动同步带轮（310）连接撑纸从动同步带（311），撑纸从动同步带支撑轮（312）支撑撑纸从动同步带（311），2个撑纸从动同步带夹板（313）设置于撑纸从动同步带连接板（314）两端与撑纸从动同步带连接板（314）连接，同时连接撑纸从动同步带（311），撑纸从动同步带连接板（314）连接撑纸前后滑块座（315），撑纸前后滑块座（315）连接C滑块（316），C滑块（316）连接C直线导轨（317），C直线导轨（317）连接A墙板（304），B墙板（309）侧撑纸从动同步带轮（310）与A墙板（304）侧的撑纸从动同步带轮（310）的上述结构相同，A墙板（304）侧和B墙板（309）侧撑纸前后滑块座（315）分别连接于撑纸前后支撑板（318）的两端，撑纸前后支撑板（318）上对称设置2个D滑块（319），2个D滑块（319）连接2个D直线导轨（320），2个D直线导轨（320）分别连接撑纸上板座（321），撑纸上板座（321）连接撑纸上板（322），撑纸上板座（321）两端分别连接D气缸（323），D气缸（323）连接撑纸下板（324），D伺服电机（325）穿过并连接D伺服电机板（326），D伺服电机板（326）连接D伺服电机板支撑轴（327），D伺服电机板支撑轴（327）连接撑纸上下底板（328），D伺服电机（325）的轴端连接D伺服电机同步带轮（329），D伺服电机同步带轮（329）连接撑纸上下驱动同步带（330），撑纸上下驱动同步带（330）连接撑纸上下从动同步带轮（331），撑纸上下从动同步带轮（331）连接撑纸滚珠丝杠（332）一端，撑纸滚珠丝杠（332）穿过撑纸上下底板（328），撑纸滚珠丝杠（332）连接撑纸滚珠丝杠丝母（333），撑纸滚珠丝杠丝母（333）连接撑纸滚珠丝杠丝母座（334），撑纸滚珠丝杠丝母座（334）连接撑纸上下导向板（335），撑纸上下导向板（335）连接E直线导轨（336），E滑块（337）在E直线导轨（336）上滑动，E滑块（337）连接撑纸上下滑块座（338），撑纸上下滑块座（338）连接上下驱动连板（339），上下驱动连板（339）连接撑纸上板座（321），撑纸上下导向板（335）两端分别连接F滑块（340），F滑块（340）连接F直线导轨（341），F直线导轨（341）连接F直线导轨座（342），F直线导轨座（342）分别连接在F直线导轨底板（343）两端，F直线导轨底板（343）连接F直线导轨底板座（344），F直线导轨底板座（344）连接撑纸上下底板（328）。
一种轮转纸张折页机的纸张撑开机构
技术领域
本实用新型涉及纸张加工设备，特别是一种轮转纸张折页机的纸张撑开机构。
背景技术
轮转纸张折页机是用来把卷筒纸折叠成风琴形状，现有的轮转纸张折页机呈水平方式出纸，需要人工切断，再人工扶起使纸叠呈竖直状态，传送到下一个工位。这样每到一定数量都需要人工操作一次，频繁操作，劳动强度大，人工成本高，生产效率低。目前轮转纸张折页机尚无纸张切断、纸张分层、纸张撑开、竖直收纸的功能，无法实现自动化生产。而其中的纸张撑开机构则是实现自动化生产加工的重要组成部分。
实用新型内容
本实用新型的目的就是提出一种轮转纸张折页机的纸张分层机构，以解决背景技术存在：现有的轮转纸张折页机需要人工频繁操作，劳动强度大，人工成本高，生产效率低，目前轮转纸张折页机尚无纸张撑开机构的问题。解决该技术问题所采用的技术方案是：C伺服电机穿过并连接C伺服电机底板，C伺服电机底板连接C伺服电机底板支撑轴，C伺服电机底板支撑轴连接A墙板，C伺服电机的轴端连接C伺服电机同步带轮，C伺服电机同步带轮连接撑纸驱动同步带，撑纸驱动同步带连接撑纸驱动同步带轮，撑纸驱动同步带轮连接撑纸驱动轴一端，撑纸驱动轴分别穿过A墙板和B墙板，撑纸驱动轴在A墙板和B墙板内侧分别设置2个撑纸从动同步带轮，A墙板侧的撑纸从动同步带轮连接撑纸从动同步带，撑纸从动同步带支撑轮支撑撑纸从动同步带，2个撑纸从动同步带夹板设置于撑纸从动同步带连接板两端与撑纸从动同步带连接板连接，同时连接撑纸从动同步带，撑纸从动同步带连接板连接撑纸前后滑块座，撑纸前后滑块座连接C滑块，C滑块连接C直线导轨，C直线导轨连接A墙板，B墙板侧撑纸从动同步带轮与A墙板侧的撑纸从动同步带轮的上述结构相同，A墙板侧和B墙板侧撑纸前后滑块座分别连接于撑纸前后支撑板的两端，撑纸前后支撑板上对称设置2个D滑块，2个D滑块连接2个D直线导轨，2个D直线导轨分别连接撑纸上板座，撑纸上板座连接撑纸上板，撑纸上板座两端分别连接D气缸，D气缸连接撑纸下板，D伺服电机穿过并连接D伺服电机板，D伺服电机板连接D伺服电机板支撑轴，D伺服电机板支撑轴连接撑纸上下底板，D伺服电机的轴端连接D伺服电机同步带轮，D伺服电机同步带轮连接撑纸上下驱动同步带，撑纸上下驱动同步带连接撑纸上下从动同步带轮，撑纸上下从动同步带轮连接撑纸滚珠丝杠一端，撑纸滚珠丝杠穿过撑纸上下底板，撑纸滚珠丝杠连接撑纸滚珠丝杠丝母，撑纸滚珠丝杠丝母连接撑纸滚珠丝杠丝母座，撑纸滚珠丝杠丝母座连接撑纸上下导向板，撑纸上下导向板连接E直线导轨，E滑块在E直线导轨上滑动，E滑块连接撑纸上下滑块座，撑纸上下滑块座连接上下驱动连板，上下驱动连板连接撑纸上板座，撑纸上下导向板两端分别连接F滑块，F滑块连接F直线导轨，F直线导轨连接F直线导轨座，F直线导轨座分别连接在F直线导轨底板两端，F直线导轨底板连接F直线导轨底板座，F直线导轨底板座连接撑纸上下底板。
本实用新型与现有技术比较所具有的有益效果是：由于采用上述技术方案，纸张撑开机构是在机体上设置带有可以把连续堆叠的纸张撑开的装置，C伺服电机穿过并连接C伺服电机底板，C伺服电机底板连接C伺服电机底板支撑轴，C伺服电机底板支撑轴连接A墙板，C伺服电机的轴端旋转带动C伺服电机同步带轮，C伺服电机同步带轮旋转带动撑纸驱动同步带，撑纸驱动同步带带动撑纸驱动同步带轮，撑纸驱动同步带轮连接撑纸驱动轴一端，从而带动撑纸驱动轴转动，撑纸驱动轴分别穿过A墙板和B墙板，撑纸驱动轴在A墙板和B墙板内侧分别设置2个撑纸从动同步带轮，从而带动撑纸从动同步带轮转动；A墙板侧的撑纸从动同步带轮连接撑纸从动同步带，撑纸从动同步带支撑轮支撑撑纸从动同步带，2个撑纸从动同步带夹板设置于撑纸从动同步带连接板两端与撑纸从动同步带连接板连接，同时连接撑纸从动同步带，同步带连接板连接撑纸前后滑块座，撑纸前后滑块座连接C滑块，C滑块在C直线导轨上滑动，C直线导轨连接A墙板，从而带动撑纸前后滑块座的横向运动，在B墙板侧撑纸从动同步带轮与A墙板侧的撑纸从动同步带轮的结构形式相同；A墙板侧和B墙板侧撑纸前后滑块座分别连接于撑纸前后支撑板的两端，撑纸前后支撑板上对称设置2个D滑块，2个D滑块在2个D直线导轨上滑动，2个D直线导轨分别连接撑纸上板座，撑纸上板座连接撑纸上板，撑纸上板座两端分别连接D气缸，D气缸连接撑纸下板，从而带动撑纸下板的纵向运动，以及撑纸上板和撑纸下板的横向运动；D伺服电机穿过并连接D伺服电机板，D伺服电机板连接D伺服电机板支撑轴，D伺服电机板支撑轴连接撑纸上下底板，D伺服电机的轴端旋转带动D伺服电机同步带轮，D伺服电机同步带轮带动撑纸上下驱动同步带，撑纸上下驱动同步带连接撑纸上下从动同步带轮，撑纸上下从动同步带轮连接撑纸滚珠丝杠一端，从而带动滚珠丝杠的转动，撑纸滚珠丝杠穿过撑纸上下底板，撑纸滚珠丝杠连接撑纸滚珠丝杠丝母，从而带动撑纸滚珠丝杠丝母的纵向运动，撑纸滚珠丝杠丝母连接撑纸滚珠丝杠丝母座，撑纸滚珠丝杠丝母座连接撑纸上下导向板，撑纸上下导向板连接E直线导轨，E滑块在E直线导轨上滑动，E滑块连接撑纸上下滑块座，撑纸上下滑块座连接上下驱动连板，上下驱动连板连接撑纸上板座，从而带动撑纸前后支撑板上的撑纸上板和撑纸下板的横向运动；撑纸上下导向板两端分别连接F滑块，F滑块连接F直线导轨，F直线导轨连接F直线导轨座，F直线导轨座分别连接在F直线导轨底板两端，F直线导轨底板连接F直线导轨底板座，F直线导轨底板座连接撑纸上下底板，如上所述完成撑纸上板和撑纸下板的横向工作位置和等待位置的转换，以及纵向工作位置和等待位置的转换，还有撑纸上板和撑纸下板撑开连续纸张给刀片提供切纸的空间等功能，为实现轮转纸张折页机自动化生产，提高生产效率，降低人工成本和劳动强度提供了必要机构装备。
附图说明
具体实施方式
实施例：参考图1至图6，一种轮转纸张折页机的纸张撑开机构，其特征在于： C伺服电机301穿过并连接C伺服电机底板302，C伺服电机底板302连接C伺服电机底板支撑轴303，C伺服电机底板支撑轴303连接A墙板304，C伺服电机301的轴端连接C伺服电机同步带轮305，C伺服电机同步带轮305连接撑纸驱动同步带306，撑纸驱动同步带306连接撑纸驱动同步带轮307，撑纸驱动同步带轮307连接撑纸驱动轴308一端，撑纸驱动轴308分别穿过A墙板304和B墙板309，撑纸驱动轴308在A墙板304和B墙板309内侧分别设置2个撑纸从动同步带轮310，A墙板304侧的撑纸从动同步带轮310连接撑纸从动同步带311，撑纸从动同步带支撑轮312支撑撑纸从动同步带311，2个撑纸从动同步带夹板313设置于撑纸从动同步带连接板314两端与撑纸从动同步带连接板314连接，同时连接撑纸从动同步带311，撑纸从动同步带连接板314连接撑纸前后滑块座315，撑纸前后滑块座315连接C滑块316，C滑块316连接C直线导轨317，C直线导轨317连接A墙板304，B墙板309侧撑纸从动同步带轮310与A墙板304侧的撑纸从动同步带轮310的上述结构相同，A墙板304侧和B墙板309侧撑纸前后滑块座315分别连接于撑纸前后支撑板318的两端，撑纸前后支撑板318上对称设置2个D滑块319，2个D滑块319连接2个D直线导轨320，2个D直线导轨320分别连接撑纸上板座321，撑纸上板座321连接撑纸上板322，撑纸上板座321两端分别连接D气缸323，D气缸323连接撑纸下板324，D伺服电机325穿过并连接D伺服电机板326，D伺服电机板326连接D伺服电机板支撑轴327，D伺服电机板支撑轴327连接撑纸上下底板328，D伺服电机325的轴端连接D伺服电机同步带轮329，D伺服电机同步带轮329连接撑纸上下驱动同步带330，撑纸上下驱动同步带330连接撑纸上下从动同步带轮331，撑纸上下从动同步带轮331连接撑纸滚珠丝杠332一端，撑纸滚珠丝杠332穿过撑纸上下底板328，撑纸滚珠丝杠332连接撑纸滚珠丝杠丝母333，撑纸滚珠丝杠丝母333连接撑纸滚珠丝杠丝母座334，撑纸滚珠丝杠丝母座334连接撑纸上下导向板335，撑纸上下导向板335连接E直线导轨336，E滑块337在E直线导轨336上滑动，E滑块337连接撑纸上下滑块座338，撑纸上下滑块座338连接上下驱动连板339，上下驱动连板339连接撑纸上板座321，撑纸上下导向板335两端分别连接F滑块340，F滑块340连接F直线导轨341，F直线导轨341连接F直线导轨座342，F直线导轨座342分别连接在F直线导轨底板343两端，F直线导轨底板343连接F直线导轨底板座344，F直线导轨底板座344连接撑纸上下底板328。
【授权公告号：CN220098080U;申请权利人： 烟台金宝精密印刷设备有限公司;发明设计人：董小蓬; 王伟东; 王立博;】
摘要：
本实用新型涉及一种轮转纸张折页机的纸张撑开机构。所要解决的问题是：目前轮转纸张折页机尚无纸张撑开机构。其技术方案要点是：C伺服电机同步带轮连接撑纸驱动同步带，2个撑纸从动同步带夹板设置于撑纸从动同步带连接板两端与撑纸从动同步带连接板连接，撑纸从动同步带连接板连接撑纸前后滑块座，C滑块连接C直线导轨，撑纸前后支撑板上对称设置2个D滑块，2个D直线导轨，撑纸上板座两端分别连接D气缸，D伺服电机同步带轮连接撑纸上下驱动同步带，撑纸上下从动同步带轮连接撑纸滚珠丝杠一端，撑纸上下导向板连接E直线导轨E滑块连接撑纸上下滑块座，撑纸上下导向板两端分别连接F滑块。应用于把卷筒纸折叠成风琴形状的自动化生产。
主权项：
1.一种轮转纸张折页机的纸张撑开机构，其特征在于： C伺服电机（301）穿过并连接C伺服电机底板（302），C伺服电机底板（302）连接C伺服电机底板支撑轴（303），C伺服电机底板支撑轴（303）连接A墙板（304），C伺服电机（301）的轴端连接C伺服电机同步带轮（305），C伺服电机同步带轮（305）连接撑纸驱动同步带（306），撑纸驱动同步带（306）连接撑纸驱动同步带轮（307），撑纸驱动同步带轮（307）连接撑纸驱动轴（308）一端，撑纸驱动轴（308）分别穿过A墙板（304）和B墙板（309），撑纸驱动轴（308）在A墙板（304）和B墙板（309）内侧分别设置2个撑纸从动同步带轮（310），A墙板（304）侧的撑纸从动同步带轮（310）连接撑纸从动同步带（311），撑纸从动同步带支撑轮（312）支撑撑纸从动同步带（311），2个撑纸从动同步带夹板（313）设置于撑纸从动同步带连接板（314）两端与撑纸从动同步带连接板（314）连接，同时连接撑纸从动同步带（311），撑纸从动同步带连接板（314）连接撑纸前后滑块座（315），撑纸前后滑块座（315）连接C滑块（316），C滑块（316）连接C直线导轨（317），C直线导轨（317）连接A墙板（304），B墙板（309）侧撑纸从动同步带轮（310）与A墙板（304）侧的撑纸从动同步带轮（310）的上述结构相同，A墙板（304）侧和B墙板（309）侧撑纸前后滑块座（315）分别连接于撑纸前后支撑板（318）的两端，撑纸前后支撑板（318）上对称设置2个D滑块（319），2个D滑块（319）连接2个D直线导轨（320），2个D直线导轨（320）分别连接撑纸上板座（321），撑纸上板座（321）连接撑纸上板（322），撑纸上板座（321）两端分别连接D气缸（323），D气缸（323）连接撑纸下板（324），D伺服电机（325）穿过并连接D伺服电机板（326），D伺服电机板（326）连接D伺服电机板支撑轴（327），D伺服电机板支撑轴（327）连接撑纸上下底板（328），D伺服电机（325）的轴端连接D伺服电机同步带轮（329），D伺服电机同步带轮（329）连接撑纸上下驱动同步带（330），撑纸上下驱动同步带（330）连接撑纸上下从动同步带轮（331），撑纸上下从动同步带轮（331）连接撑纸滚珠丝杠（332）一端，撑纸滚珠丝杠（332）穿过撑纸上下底板（328），撑纸滚珠丝杠（332）连接撑纸滚珠丝杠丝母（333），撑纸滚珠丝杠丝母（333）连接撑纸滚珠丝杠丝母座（334），撑纸滚珠丝杠丝母座（334）连接撑纸上下导向板（335），撑纸上下导向板（335）连接E直线导轨（336），E滑块（337）在E直线导轨（336）上滑动，E滑块（337）连接撑纸上下滑块座（338），撑纸上下滑块座（338）连接上下驱动连板（339），上下驱动连板（339）连接撑纸上板座（321），撑纸上下导向板（335）两端分别连接F滑块（340），F滑块（340）连接F直线导轨（341），F直线导轨（341）连接F直线导轨座（342），F直线导轨座（342）分别连接在F直线导轨底板（343）两端，F直线导轨底板（343）连接F直线导轨底板座（344），F直线导轨底板座（344）连接撑纸上下底板（328）。
要求：
1.一种轮转纸张折页机的纸张撑开机构，其特征在于： C伺服电机（301）穿过并连接C伺服电机底板（302），C伺服电机底板（302）连接C伺服电机底板支撑轴（303），C伺服电机底板支撑轴（303）连接A墙板（304），C伺服电机（301）的轴端连接C伺服电机同步带轮（305），C伺服电机同步带轮（305）连接撑纸驱动同步带（306），撑纸驱动同步带（306）连接撑纸驱动同步带轮（307），撑纸驱动同步带轮（307）连接撑纸驱动轴（308）一端，撑纸驱动轴（308）分别穿过A墙板（304）和B墙板（309），撑纸驱动轴（308）在A墙板（304）和B墙板（309）内侧分别设置2个撑纸从动同步带轮（310），A墙板（304）侧的撑纸从动同步带轮（310）连接撑纸从动同步带（311），撑纸从动同步带支撑轮（312）支撑撑纸从动同步带（311），2个撑纸从动同步带夹板（313）设置于撑纸从动同步带连接板（314）两端与撑纸从动同步带连接板（314）连接，同时连接撑纸从动同步带（311），撑纸从动同步带连接板（314）连接撑纸前后滑块座（315），撑纸前后滑块座（315）连接C滑块（316），C滑块（316）连接C直线导轨（317），C直线导轨（317）连接A墙板（304），B墙板（309）侧撑纸从动同步带轮（310）与A墙板（304）侧的撑纸从动同步带轮（310）的上述结构相同，A墙板（304）侧和B墙板（309）侧撑纸前后滑块座（315）分别连接于撑纸前后支撑板（318）的两端，撑纸前后支撑板（318）上对称设置2个D滑块（319），2个D滑块（319）连接2个D直线导轨（320），2个D直线导轨（320）分别连接撑纸上板座（321），撑纸上板座（321）连接撑纸上板（322），撑纸上板座（321）两端分别连接D气缸（323），D气缸（323）连接撑纸下板（324），D伺服电机（325）穿过并连接D伺服电机板（326），D伺服电机板（326）连接D伺服电机板支撑轴（327），D伺服电机板支撑轴（327）连接撑纸上下底板（328），D伺服电机（325）的轴端连接D伺服电机同步带轮（329），D伺服电机同步带轮（329）连接撑纸上下驱动同步带（330），撑纸上下驱动同步带（330）连接撑纸上下从动同步带轮（331），撑纸上下从动同步带轮（331）连接撑纸滚珠丝杠（332）一端，撑纸滚珠丝杠（332）穿过撑纸上下底板（328），撑纸滚珠丝杠（332）连接撑纸滚珠丝杠丝母（333），撑纸滚珠丝杠丝母（333）连接撑纸滚珠丝杠丝母座（334），撑纸滚珠丝杠丝母座（334）连接撑纸上下导向板（335），撑纸上下导向板（335）连接E直线导轨（336），E滑块（337）在E直线导轨（336）上滑动，E滑块（337）连接撑纸上下滑块座（338），撑纸上下滑块座（338）连接上下驱动连板（339），上下驱动连板（339）连接撑纸上板座（321），撑纸上下导向板（335）两端分别连接F滑块（340），F滑块（340）连接F直线导轨（341），F直线导轨（341）连接F直线导轨座（342），F直线导轨座（342）分别连接在F直线导轨底板（343）两端，F直线导轨底板（343）连接F直线导轨底板座（344），F直线导轨底板座（344）连接撑纸上下底板（328）。
一种轮转纸张折页机的纸张撑开机构
技术领域
本实用新型涉及纸张加工设备，特别是一种轮转纸张折页机的纸张撑开机构。
背景技术
轮转纸张折页机是用来把卷筒纸折叠成风琴形状，现有的轮转纸张折页机呈水平方式出纸，需要人工切断，再人工扶起使纸叠呈竖直状态，传送到下一个工位。这样每到一定数量都需要人工操作一次，频繁操作，劳动强度大，人工成本高，生产效率低。目前轮转纸张折页机尚无纸张切断、纸张分层、纸张撑开、竖直收纸的功能，无法实现自动化生产。而其中的纸张撑开机构则是实现自动化生产加工的重要组成部分。
实用新型内容
本实用新型的目的就是提出一种轮转纸张折页机的纸张分层机构，以解决背景技术存在：现有的轮转纸张折页机需要人工频繁操作，劳动强度大，人工成本高，生产效率低，目前轮转纸张折页机尚无纸张撑开机构的问题。解决该技术问题所采用的技术方案是：C伺服电机穿过并连接C伺服电机底板，C伺服电机底板连接C伺服电机底板支撑轴，C伺服电机底板支撑轴连接A墙板，C伺服电机的轴端连接C伺服电机同步带轮，C伺服电机同步带轮连接撑纸驱动同步带，撑纸驱动同步带连接撑纸驱动同步带轮，撑纸驱动同步带轮连接撑纸驱动轴一端，撑纸驱动轴分别穿过A墙板和B墙板，撑纸驱动轴在A墙板和B墙板内侧分别设置2个撑纸从动同步带轮，A墙板侧的撑纸从动同步带轮连接撑纸从动同步带，撑纸从动同步带支撑轮支撑撑纸从动同步带，2个撑纸从动同步带夹板设置于撑纸从动同步带连接板两端与撑纸从动同步带连接板连接，同时连接撑纸从动同步带，撑纸从动同步带连接板连接撑纸前后滑块座，撑纸前后滑块座连接C滑块，C滑块连接C直线导轨，C直线导轨连接A墙板，B墙板侧撑纸从动同步带轮与A墙板侧的撑纸从动同步带轮的上述结构相同，A墙板侧和B墙板侧撑纸前后滑块座分别连接于撑纸前后支撑板的两端，撑纸前后支撑板上对称设置2个D滑块，2个D滑块连接2个D直线导轨，2个D直线导轨分别连接撑纸上板座，撑纸上板座连接撑纸上板，撑纸上板座两端分别连接D气缸，D气缸连接撑纸下板，D伺服电机穿过并连接D伺服电机板，D伺服电机板连接D伺服电机板支撑轴，D伺服电机板支撑轴连接撑纸上下底板，D伺服电机的轴端连接D伺服电机同步带轮，D伺服电机同步带轮连接撑纸上下驱动同步带，撑纸上下驱动同步带连接撑纸上下从动同步带轮，撑纸上下从动同步带轮连接撑纸滚珠丝杠一端，撑纸滚珠丝杠穿过撑纸上下底板，撑纸滚珠丝杠连接撑纸滚珠丝杠丝母，撑纸滚珠丝杠丝母连接撑纸滚珠丝杠丝母座，撑纸滚珠丝杠丝母座连接撑纸上下导向板，撑纸上下导向板连接E直线导轨，E滑块在E直线导轨上滑动，E滑块连接撑纸上下滑块座，撑纸上下滑块座连接上下驱动连板，上下驱动连板连接撑纸上板座，撑纸上下导向板两端分别连接F滑块，F滑块连接F直线导轨，F直线导轨连接F直线导轨座，F直线导轨座分别连接在F直线导轨底板两端，F直线导轨底板连接F直线导轨底板座，F直线导轨底板座连接撑纸上下底板。
本实用新型与现有技术比较所具有的有益效果是：由于采用上述技术方案，纸张撑开机构是在机体上设置带有可以把连续堆叠的纸张撑开的装置，C伺服电机穿过并连接C伺服电机底板，C伺服电机底板连接C伺服电机底板支撑轴，C伺服电机底板支撑轴连接A墙板，C伺服电机的轴端旋转带动C伺服电机同步带轮，C伺服电机同步带轮旋转带动撑纸驱动同步带，撑纸驱动同步带带动撑纸驱动同步带轮，撑纸驱动同步带轮连接撑纸驱动轴一端，从而带动撑纸驱动轴转动，撑纸驱动轴分别穿过A墙板和B墙板，撑纸驱动轴在A墙板和B墙板内侧分别设置2个撑纸从动同步带轮，从而带动撑纸从动同步带轮转动；A墙板侧的撑纸从动同步带轮连接撑纸从动同步带，撑纸从动同步带支撑轮支撑撑纸从动同步带，2个撑纸从动同步带夹板设置于撑纸从动同步带连接板两端与撑纸从动同步带连接板连接，同时连接撑纸从动同步带，同步带连接板连接撑纸前后滑块座，撑纸前后滑块座连接C滑块，C滑块在C直线导轨上滑动，C直线导轨连接A墙板，从而带动撑纸前后滑块座的横向运动，在B墙板侧撑纸从动同步带轮与A墙板侧的撑纸从动同步带轮的结构形式相同；A墙板侧和B墙板侧撑纸前后滑块座分别连接于撑纸前后支撑板的两端，撑纸前后支撑板上对称设置2个D滑块，2个D滑块在2个D直线导轨上滑动，2个D直线导轨分别连接撑纸上板座，撑纸上板座连接撑纸上板，撑纸上板座两端分别连接D气缸，D气缸连接撑纸下板，从而带动撑纸下板的纵向运动，以及撑纸上板和撑纸下板的横向运动；D伺服电机穿过并连接D伺服电机板，D伺服电机板连接D伺服电机板支撑轴，D伺服电机板支撑轴连接撑纸上下底板，D伺服电机的轴端旋转带动D伺服电机同步带轮，D伺服电机同步带轮带动撑纸上下驱动同步带，撑纸上下驱动同步带连接撑纸上下从动同步带轮，撑纸上下从动同步带轮连接撑纸滚珠丝杠一端，从而带动滚珠丝杠的转动，撑纸滚珠丝杠穿过撑纸上下底板，撑纸滚珠丝杠连接撑纸滚珠丝杠丝母，从而带动撑纸滚珠丝杠丝母的纵向运动，撑纸滚珠丝杠丝母连接撑纸滚珠丝杠丝母座，撑纸滚珠丝杠丝母座连接撑纸上下导向板，撑纸上下导向板连接E直线导轨，E滑块在E直线导轨上滑动，E滑块连接撑纸上下滑块座，撑纸上下滑块座连接上下驱动连板，上下驱动连板连接撑纸上板座，从而带动撑纸前后支撑板上的撑纸上板和撑纸下板的横向运动；撑纸上下导向板两端分别连接F滑块，F滑块连接F直线导轨，F直线导轨连接F直线导轨座，F直线导轨座分别连接在F直线导轨底板两端，F直线导轨底板连接F直线导轨底板座，F直线导轨底板座连接撑纸上下底板，如上所述完成撑纸上板和撑纸下板的横向工作位置和等待位置的转换，以及纵向工作位置和等待位置的转换，还有撑纸上板和撑纸下板撑开连续纸张给刀片提供切纸的空间等功能，为实现轮转纸张折页机自动化生产，提高生产效率，降低人工成本和劳动强度提供了必要机构装备。
附图说明

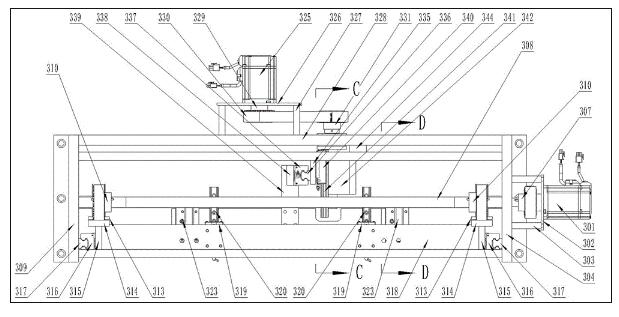

图1是本实用新型纸张撑开机构的示意图。

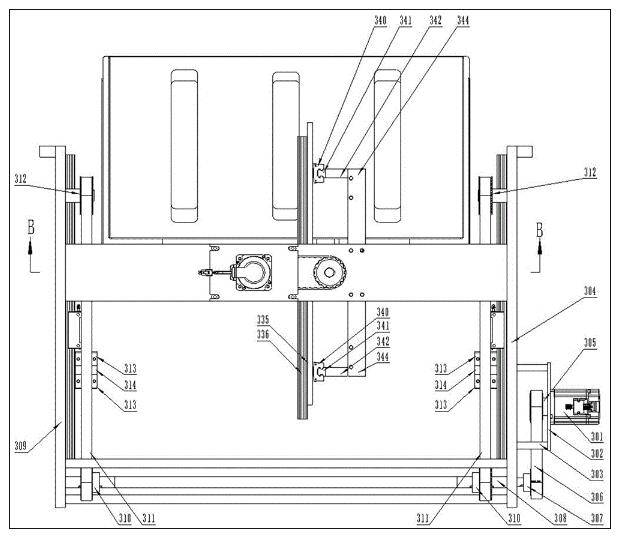

图2是图1的俯视图。

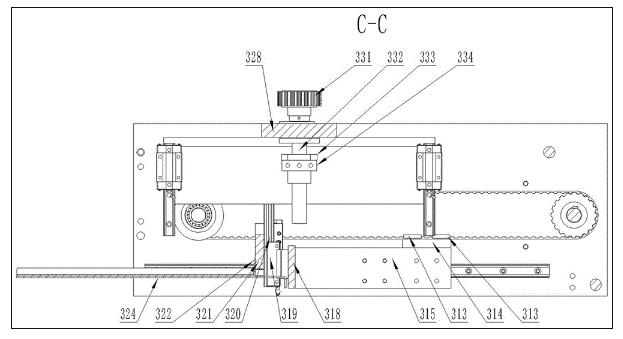

图3是图1的C-C剖视图。

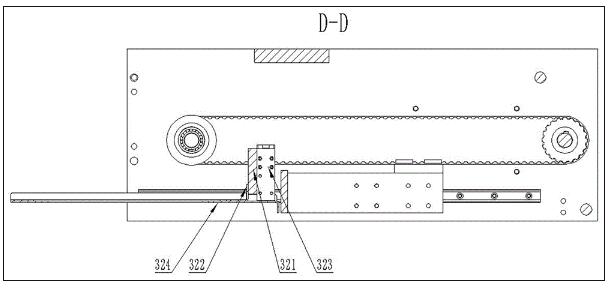

图4是图1的D-D剖视图。
图5是图2的B-B剖视图。

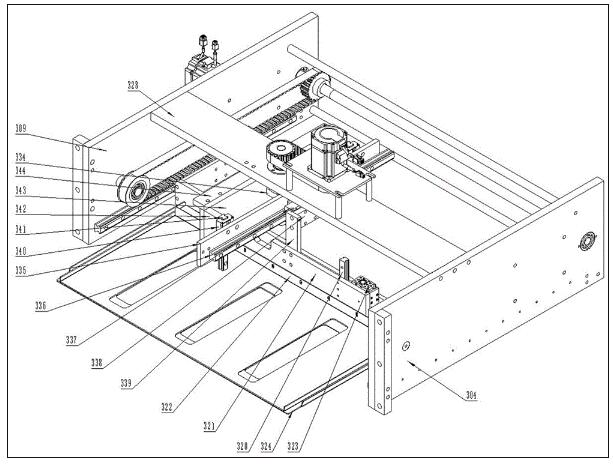

图6是图1的轴侧图。
具体实施方式
实施例：参考图1至图6，一种轮转纸张折页机的纸张撑开机构，其特征在于： C伺服电机301穿过并连接C伺服电机底板302，C伺服电机底板302连接C伺服电机底板支撑轴303，C伺服电机底板支撑轴303连接A墙板304，C伺服电机301的轴端连接C伺服电机同步带轮305，C伺服电机同步带轮305连接撑纸驱动同步带306，撑纸驱动同步带306连接撑纸驱动同步带轮307，撑纸驱动同步带轮307连接撑纸驱动轴308一端，撑纸驱动轴308分别穿过A墙板304和B墙板309，撑纸驱动轴308在A墙板304和B墙板309内侧分别设置2个撑纸从动同步带轮310，A墙板304侧的撑纸从动同步带轮310连接撑纸从动同步带311，撑纸从动同步带支撑轮312支撑撑纸从动同步带311，2个撑纸从动同步带夹板313设置于撑纸从动同步带连接板314两端与撑纸从动同步带连接板314连接，同时连接撑纸从动同步带311，撑纸从动同步带连接板314连接撑纸前后滑块座315，撑纸前后滑块座315连接C滑块316，C滑块316连接C直线导轨317，C直线导轨317连接A墙板304，B墙板309侧撑纸从动同步带轮310与A墙板304侧的撑纸从动同步带轮310的上述结构相同，A墙板304侧和B墙板309侧撑纸前后滑块座315分别连接于撑纸前后支撑板318的两端，撑纸前后支撑板318上对称设置2个D滑块319，2个D滑块319连接2个D直线导轨320，2个D直线导轨320分别连接撑纸上板座321，撑纸上板座321连接撑纸上板322，撑纸上板座321两端分别连接D气缸323，D气缸323连接撑纸下板324，D伺服电机325穿过并连接D伺服电机板326，D伺服电机板326连接D伺服电机板支撑轴327，D伺服电机板支撑轴327连接撑纸上下底板328，D伺服电机325的轴端连接D伺服电机同步带轮329，D伺服电机同步带轮329连接撑纸上下驱动同步带330，撑纸上下驱动同步带330连接撑纸上下从动同步带轮331，撑纸上下从动同步带轮331连接撑纸滚珠丝杠332一端，撑纸滚珠丝杠332穿过撑纸上下底板328，撑纸滚珠丝杠332连接撑纸滚珠丝杠丝母333，撑纸滚珠丝杠丝母333连接撑纸滚珠丝杠丝母座334，撑纸滚珠丝杠丝母座334连接撑纸上下导向板335，撑纸上下导向板335连接E直线导轨336，E滑块337在E直线导轨336上滑动，E滑块337连接撑纸上下滑块座338，撑纸上下滑块座338连接上下驱动连板339，上下驱动连板339连接撑纸上板座321，撑纸上下导向板335两端分别连接F滑块340，F滑块340连接F直线导轨341，F直线导轨341连接F直线导轨座342，F直线导轨座342分别连接在F直线导轨底板343两端，F直线导轨底板343连接F直线导轨底板座344，F直线导轨底板座344连接撑纸上下底板328。
