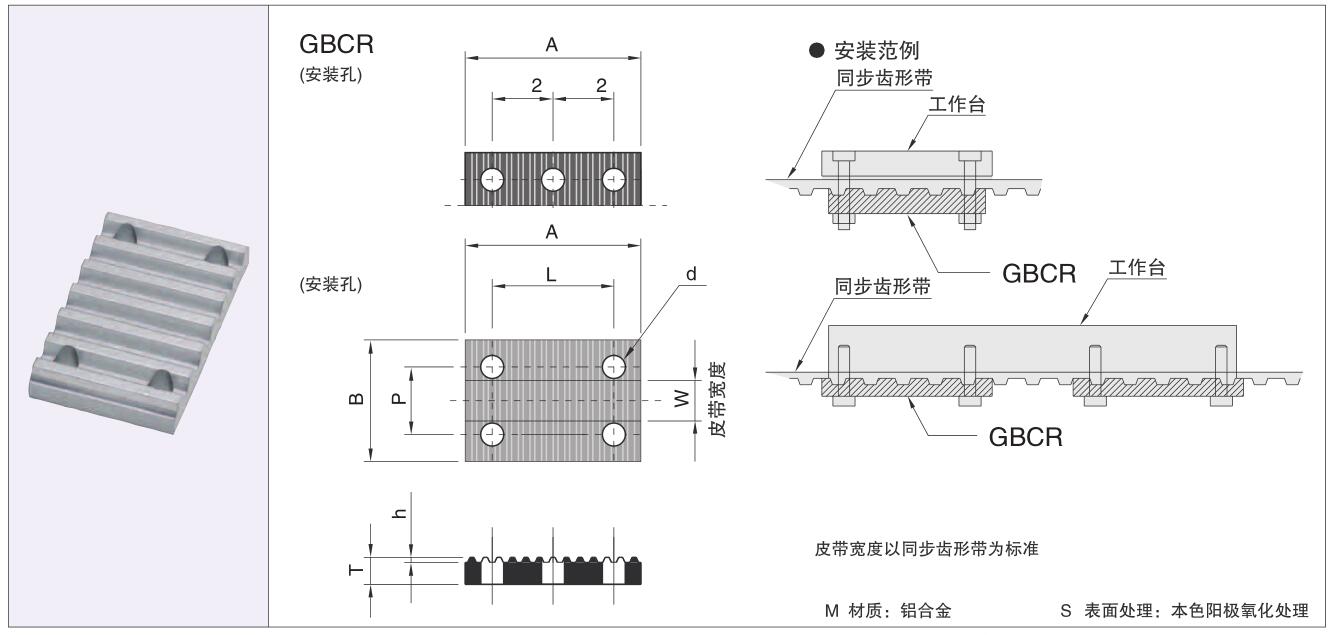

同步带齿板、同步带压板--GBCR样式

注：
齿板适用于开口同步带的两端连接，并与机器固定达到传动的目的。
带宽适合于同步带的宽度。
材料：铝合金本色氧化（45#钢发黑需要定制）。

类型	型号	W	A	B	T	L	h	P	D	孔数
GBCR	MXL	6.4	14	18	4	8	0.51	11	3.4	4
		9.5		22				14
		12.7		26				18
		19.1		32				25
	XL	6.4	36	24	6	25	1.27	12	4.5
		7.9		25				14
		9.5		26				16
		12.7		30				20
		19.1		36				26
	L	12.7	66	32	8	50	1.91	20	5.5
		19.1		38				26
		25.4		46				33
		38.1		58				46
		50.8		70				58
	H	19.1	89	38	10	70	2.3	26		6
		25.4		46				33
		38.1		58				45
		50.8		70				58
		76.2		95				84
	S2M	4	14	16	4	8	0.76	8	3.4	4
		6		18				10
		10		24				15
		15		28				20
	S3M   3M	6	21	18		15	1.14     or         1.17	10
		10		22				14
		15		28				20
		20		32				25
	S5M   5M	10	35	26	6	25	1.91      or      2.06	16	4.5
		15		32				21
		25		42				31
		30		47				36
	S8M   8M	15	56	34	8	40	3.05      or       3.36	22	5.5
		25		44				32
		30		50				37
		40		60				47
		50		70				57
	T5  AT5	10	35	26	6	25	1.2	16	4.5
		15		32				21
		20		38				26
		25		43				31
		30		48				36
	T10  AT10	15	70	34	8	50	2.5	22	5.5	6
		20		40				27
		25		44				32
		30		50				37
		32		52				39
		40		60				47
		50		70				57

 注：
1、表中的S_M型号也适用于P_M的型号。
2、建议不要在皮带上打安装孔。

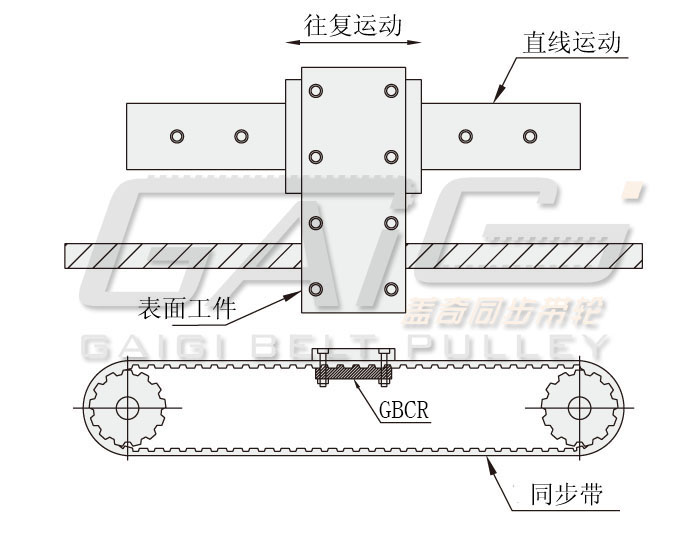

 示例：
