同步带齿板、同步带压板的双面压紧--GBCS样式

注：

齿板适用于开口同步带的两端连接，并与机器固定达到传动的目的。

带宽适合于同步带的宽度。

材料：常见铝合金本色氧化(45#钢发黑材料需要定制)

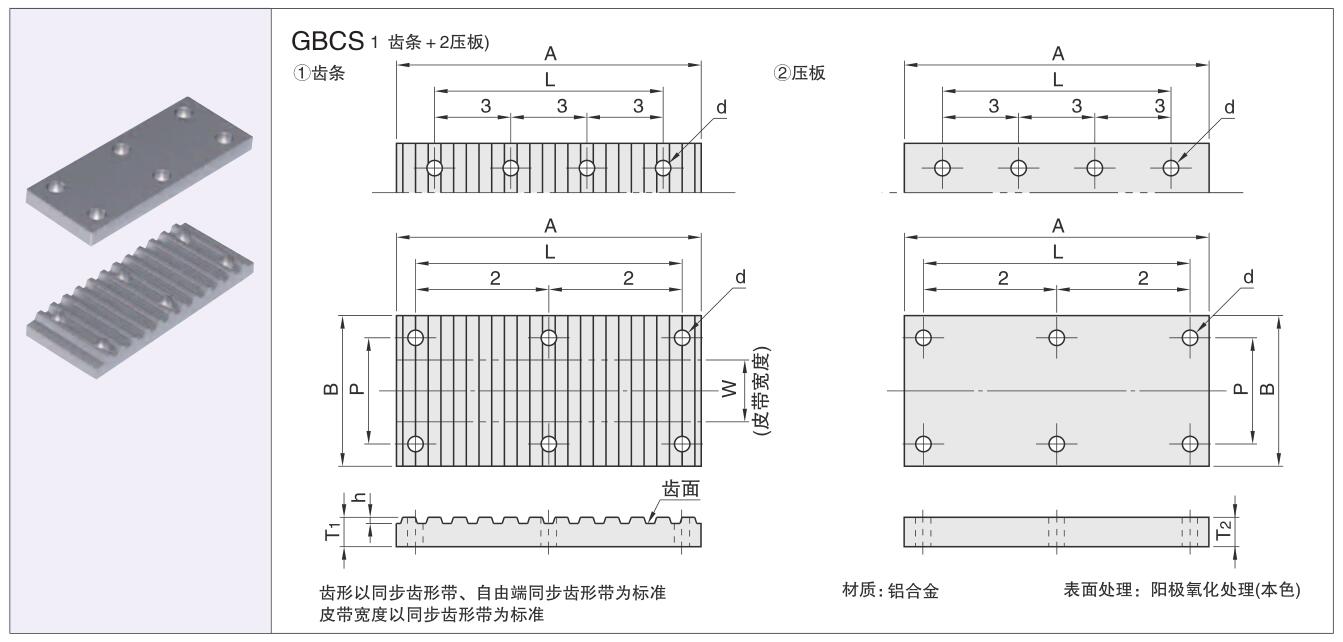

类型	型号	W	A	B	T1	T2	h	L	P	螺丝	D	孔数
GBCS	MXL	6.4	26	18	4	4	0.51	19	11	M3-12	3.4	6
		9.5		22					14
		12.7		26					18
		19.1		32					25
	XL	6.4	66	24	6	5	1.27	56	12	M4-15	4.5
		7.9		25					14
		9.5		26					16
		12.7		30					20
		19.1		36					26
	L	12.7	124	32	8		1.91	111	20	M5-20	5.5	8
		19.1		38					26
		25.4		46					33
		38.1		58					46
		50.8		70					58
	H	19.1	165	38	10		2.3	147	26
		25.4		46					33
		38.1		58					45
		50.8		70					58
		76.2		95					84
	S2M	4	26	16	4	4	0.76	18	8	M3-12	3.4	6
		6		18					10
		10		24					15
		15		28					20
	S3M    3M	6	39	18			1.14  or     1.17	31	10
		10		22					14
		15		28					20
		20		32					25
	S5M   5M	10	65	26	6	5	1.91   or   2.06	51	16	M4-15	4.5
		15		32					21
		25		42					31
		30		47					36
	S8M   8M	15	104	34	8		3.05   or     3.36	84	22	M5-20	5.5	8
		25		44					32
		30		50					37
		40		60					47
		50		70					57
	T5  AT5	10	65	26	6	5	1.2	51	16	M4-15	4.5	6
		15		32					21
		20		38					26
		25		43					31
		30		48					36
	T10  AT10	15	130	34	8		2.5	111	22	M5-20	5.5	8
		20		40					27
		25		44					32
		30		50					37
		32		52					39
		40		60					47
		50		70					57

注：

1、表中的S_M型号也适用于P_M的型号。
2、MXL025同样适用于MXL019宽度。
3、建议不要在皮带上打安装孔。

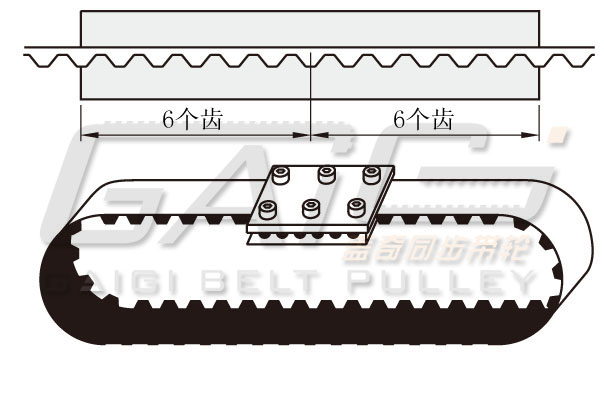

示例：
