S5M同步带轮

S5M同步带轮

代号	材料	表面处理
GLA	铝合金	本色阳极氧化
GLH	铝合金	—
GSY	S45C	发黑处理
GSD		镀锌处理
GSM		—

标准同步带宽度	K	W	L
10=10mm	11	16	28
15=15mm	17	22	34
25=25mm	27	32	44

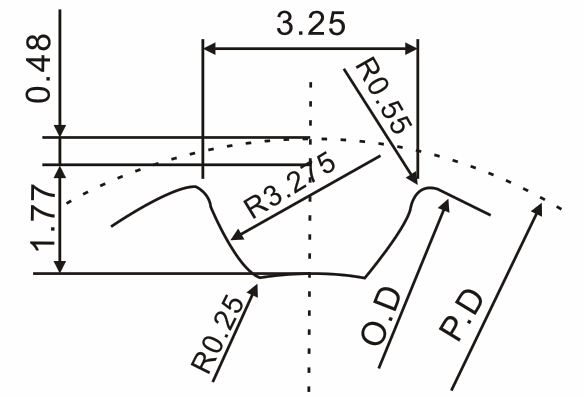

S5M带轮齿形图

S5M同步带轮齿形图

齿槽尺寸会因齿数不同而略有差异
节距=5.00mm

S5M同步带轮形状

S5M同步带轮形状

规格 Type	形状 Shape	节径 P.D	外径 O.D	档边外径 F	档边内径 M	轮毂直径 Dm	内孔dH7 Inner hole dH7
							A形 A-shaped			B、W形 B、W-shaped
							H	P	C.N	H	P	C.N
14-S5M	A B	22.28	21.32	25	16	14	6~10	6~10	8、10	6~10	6~8	-
15-S5M		23.87	22.91	28	18	15	6~10	6~10	8、10	6~10	6~8	-
16-S5M		25.46	24.50	32	20	17	7~12	7~12	8~12	7~12	7~10	8
18-S5M		28.65	27.69	33	22	19	7~14	7~12	8~12	7~14	7~11	8、10
19-S5M		30.24	29.28	35	24	19	6~16	6~16	8~16	6~15	6~11	8、10
20-S5M		31.83	30.87	35	24	19	7~16	7~16	8~16	7~15	7~11	8、10
22-S5M		35.01	34.05	40	27	24	7~19	7~18	8~18	7~19	7~15	8~12
24-S5M		38.20	37.24	44	32	27	7~22	7~20	8~20	7~22	7~17	8~13
25-S5M		39.79	38.83	44	32	27	7~22	7~20	8~20	7~22	7~17	8~15
26-S5M		41.38	40.42	48	36	31	8~27	8~22	8~22	8~27	8~21	8~17
28-S5M		44.56	43.60	48	36	32	8~27	8~24	8~24	8~27	8~22	8~18
30-S5M		47.75	46.79	51	36	33	10~28	10~26	10~26	10~28	10~23	10~18
32-S5M		50.93	49.97	55	39	37	10~32	10~28	10~28	10~32	10~27	10~22
34-S5M		54.11	53.15	60	46	40	10~37	10~30	10~30	10~36	10~30	10~25
36-S5M		57.30	56.34	60	46	40	10~37	10~30	10~30	10~36	10~30	10~25
40-S5M		63.66	62.70	67	50	47	10~42	10~38	10~38	10~42	10~35	10~28
44-S5M		70.03	69.07	75	55	50	12~50	12~42	12~40	12~46	12~38	12~32
48-S5M		76.39	75.43	83	63	60	12~55	12~45	12~40	12~55	12~45	12~40
50-S5M		79.58	78.62	87	68	63	12~59	12~45	12~43	12~59	12~45	12~43
60-S5M		95.49	94.53	99	78	75	12~72	12~45	12~45	12~71	12~45	12~45
72-S5M		114.59	113.63	119	100	90	12~80	12~65	12~50	12~80	12~65	12~50

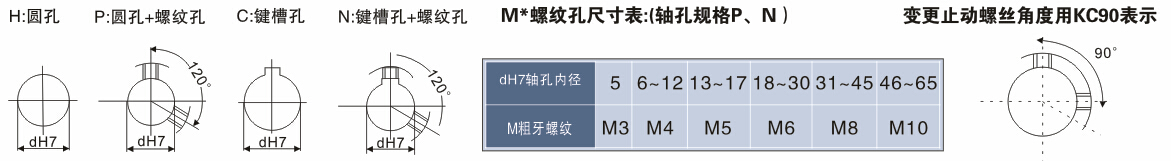

轴孔尺寸

S5M同步带轮轴孔尺寸

* 若您定制S5M型同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度、档边等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。
