S2M同步带轮
 |
|
|
|

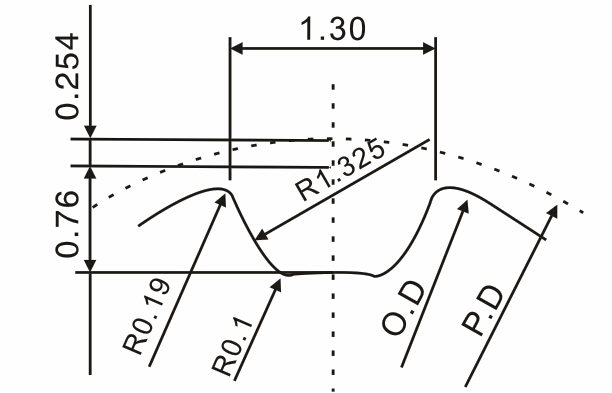

S2M带轮齿形图
齿槽尺寸会因齿数不同而略有差异 |
S2M同步带轮形状
|
|
规格
Type
|
形状
Shape
|
节径
P.D
|
外径
O.D
|
档边外径
F
|
档边内径
M
|
轮毂直径
Dm
|
内孔dH7 Inner hole dH7 | |||||
| A形 A-shaped | B、W形 B、W-shaped | |||||||||||
| H | P | C.N | H | P | C.N | |||||||
| 14-S2M |
B
C
|
8.91 | 8.40 | 12 | 6 | 12 | 3、4 | - | - | 3、4 | 3、4 | - |
| 15-S2M | 9.55 | 9.04 | 12 | 6 | 12 | 3、4 | - | - | 3、4 | 3、4 | - | |
| 16-S2M | 10.19 | 9.68 | 14 | 8 | 14 | 3、4、5 | - | - | 3、4、5 | 3、4、5 | - | |
| 18-S2M | 11.46 | 10.95 | 14 | 8 | 14 | 3、4、5 | - | - | 3、4、5 | 3、4、5 | - | |
| 20-S2M | 12.73 | 12.22 | 16 | 10 | 16 | 3~6 | - | - | 3~6 | 3~6 | - | |
| 22-S2M | 14.01 | 13.50 | 18 | 11 | 18 | 3~6 | - | - | 3~6 | 3~6 | - | |
| 23-S2M | 14.64 | 14.13 | 18 | 11 | 18 | 3~6 | - | - | 3~6 | 3~6 | - | |
| 24-S2M | 15.28 | 14.77 | 20 | 12 | 20 | 3~7 | - | - | 3~7 | 3~7 | - | |
| 25-S2M | 15.92 | 15.41 | 20 | 12 | 20 | 3~7 | - | - | 3~7 | 3~7 | - | |
| 26-S2M | 16.55 | 16.04 | 23 | 13 | 23 | 3~8 | - | - | 3~8 | 3~8 | - | |
| 28-S2M | 17.83 | 17.32 | 23 | 13 | 23 | 3~8 | - | - | 3~8 | 3~8 | - | |
| 30-S2M | 19.10 | 18.59 | 23 | 13 | 23 | 3~8 | - | - | 3~8 | 3~8 | - | |
| 32-S2M |
A
B
|
20.37 | 19.86 | 25 | 16 | 12 | 4~10 | 4~10 | 8 | 4~8 | 4、5、6 | - |
| 34-S2M | 21.65 | 21.14 | 25 | 16 | 14 | 4~10 | 4~10 | 8、10 | 4~10 | 4~8 | - | |
| 36-S2M | 22.92 | 22.41 | 28 | 18 | 14 | 4~10 | 4~10 | 8、10 | 4~10 | 4~8 | - | |
| 40-S2M | 25.46 | 24.96 | 31 | 20 | 18 | 4~12 | 4~12 | 8~12 | 4~13 | 4~10 | 8 | |
| 44-S2M | 28.01 | 27.50 | 33 | 22 | 20 | 5~15 | 5~13 | 8~16 | 5~15 | 5~12 | 8~11 | |
| 48-S2M | 30.56 | 30.05 | 35 | 24 | 20 | 5~17 | 5~15 | 8~15 | 5~16 | 5~12 | 8~11 | |
| 50-S2M | 31.83 | 31.32 | 35 | 24 | 20 | 5~17 | 5~16 | 8~16 | 5~16 | 5~12 | 8~11 | |
| 60-S2M | 38.20 | 37.69 | 44 | 32 | 30 | 5~24 | 5~22 | 8~22 | 5~25 | 5~22 | 8~16 | |
| 72-S2M | 45.84 | 45.33 | 50 | 38 | 30 | 5~30 | 5~24 | 8~22 | 5~30 | 5~24 | - | |
* 若您定制S2M型同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度、档边等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。
