20M同步带轮
 |
|
|
|

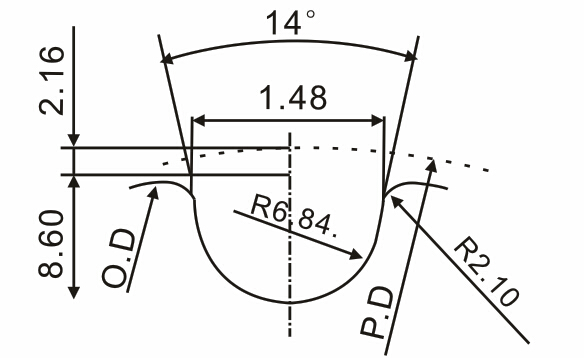

20M带轮齿形图
齿槽尺寸会因齿数不同而略有差异 |
20M同步带轮形状
|
|
规格
Type
|
形状
Shape
|
节径
P.D
|
外径
O.D
|
档边外径
F
|
档边内径
M
|
透孔外径
E
|
轮毂直径
Dm
|

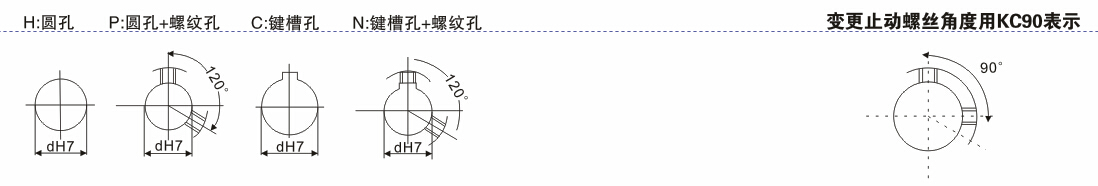

内孔dH7 Inner hole dH7 | |||
| A形 A-shaped | B、W形 B、W-shaped | ||||||||||
| H | C.N | H | C.N | ||||||||
| 34-20M |
A
B
|
216.45 | 212.13 | 240 | 165 | - | 165 | 32~142 | 32~135 | 32~142 | 32~135 |
| 36-20M | 229.18 | 224.86 | 250 | 178 | - | 178 | 32~142 | 32~135 | 32~142 | 32~135 | |
| 38-20M | 241.92 | 237.60 | 265 | 190 | - | 181 | 35~142 | 35~138 | 35~142 | 35~138 | |
| 40-20M | 254.65 | 250.33 | 275 | 203 | - | 203 | 35~145 | 35~138 | 35~142 | 35~138 | |
| 44-20M | 280.11 | 275.79 | 300 | 228 | - | 210 | 35~145 | 35~138 | 35~145 | 35~138 | |
| 48-20M | 305.58 | 301.26 | 325 | 254 | - | 228 | 44~180 | 44~150 | 44~180 | 44~150 | |
| 52-20M | 331.04 | 326.72 | 350 | 279 | - | 228 | 50~202 | 50~175 | 50~202 | 50~175 | |
| 56-20M | 356.51 | 352.19 | 375 | 305 | - | 280 | 50~224 | 50~182 | 50~224 | 50~182 | |
| 60-20M | W | 381.97 | 377.65 | - | - | 328 | 280 | 55~255 | 55~182 | 55~255 | 55~182 |
| 64-20M | 407.44 | 403.12 | - | - | 350 | 300 | 55~255 | 55~220 | 55~255 | 55~220 | |
| 68-20M | 432.90 | 428.58 | - | - | 380 | 300 | 60~255 | 60~220 | 60~255 | 60~220 | |
| 72-20M | 458.37 | 454.05 | - | - | 400 | 320 | 60~255 | 60~240 | 60~255 | 60~240 | |
| 80-20M | 509.30 | 504.98 | - | - | 450 | 340 | 60~255 | 60~240 | 60~255 | 60~240 | |
| 90-20M | 572.96 | 568.64 | - | - | 510 | 380 | 60~255 | 60~240 | 60~255 | 60~240 | |
* 若您定制20M型同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度、档边等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。
