14M同步带轮
 |
|
|
|
14M带轮齿形图
齿槽尺寸会因齿数不同而略有差异 |
14M同步带轮形状
|
|
规格
Type
|
形状
Shape
|
节径
P.D
|
外径
O.D
|
档边外径
F
|
档边内径
M
|
透孔外径
E
|
轮毂直径
Dm
|

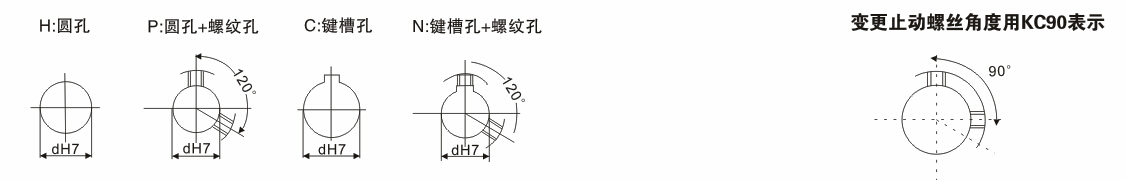

内孔dH7 Inner hole dH7 | |||
| A形 A-shaped | B、W形 B、W-shaped | ||||||||||
| H | C.N | H | C.N | ||||||||
| 28-14M |
A
B
|
124.78 | 121.98 | 136 | 101 | - | 90 | 20~45 | 20~40 | 20~45 | 20~40 |
| 30-14M | 133.69 | 130.89 | 144 | 111 | - | 100 | 20~55 | 20~50 | 20~55 | 20~50 | |
| 32-14M | 142.60 | 139.80 | 150 | 115 | - | 110 | 24~60 | 24~55 | 24~60 | 24~55 | |
| 34-14M | 151.52 | 148.72 | 161 | 131 | - | 120 | 25~65 | 25~55 | 25~65 | 25~55 | |
| 36-14M | 160.43 | 157.63 | 172 | 141 | - | 120 | 25~75 | 25~65 | 25~75 | 25~65 | |
| 40-14M | 178.25 | 175.45 | 190 | 161 | - | 135 | 28~75 | 28~65 | 28~75 | 28~65 | |
| 42-14M | 187.17 | 184.37 | 200 | 164 | - | 145 | 28~100 | 28~75 | 28~100 | 28~75 | |
| 44-14M | 196.08 | 193.28 | 208 | 173 | - | 155 | 28~100 | 28~80 | 28~100 | 28~80 | |
| 48-14M | 213.90 | 211.10 | 224 | 190 | - | 160 | 32~120 | 32~100 | 32~120 | 32~100 | |
| 50-14M | 222.82 | 220.02 | 235 | 200 | - | 160 | 32~120 | 32~100 | 32~120 | 32~100 | |
| 56-14M | 249.56 | 246.76 | 260 | 224 | - | 160 | 35~120 | 35~100 | 35~120 | 35~110 | |
| 64-14M | W | 285.21 | 282.41 | - | - | 240 | 190 | 45~135 | 45~110 | 45~135 | 45~110 |
| 72-14M | 320.86 | 318.06 | - | - | 280 | 220 | 45~135 | 45~110 | 45~135 | 45~110 | |
| 80-14M | 356.51 | 353.71 | - | - | 300 | 240 | 55~185 | 55~150 | 55~185 | 55~150 | |
| 90-14M | 401.07 | 398.27 | - | - | 340 | 280 | 55~185 | 55~150 | 55~185 | 55~150 | |
* 若您定制14M型同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度、档边等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。
