AT10同步带轮
 |
|
|
|
AT10带轮齿形图
齿槽尺寸会因齿数不同而略有差异 |

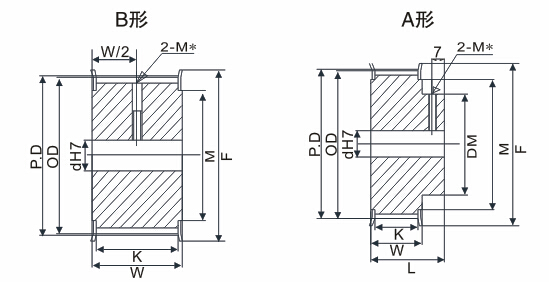

AT10同步带轮形状
|
|
规格
Type
|
形状
Shape
|
节径
P.D
|
外径
O.D
|
档边外径
F
|
档边内径
M
|
轮毂直径
Dm
|
轴孔径dH7 Axle aperture dH7 | |||||
| A形 A-shaped | B形 B-shaped | |||||||||||
| H | P | C.N | H | P | C.N | |||||||
| AT10×14 |
A
B
|
44.56 | 42.71 | 48 | 36 | 34 | 10~27 | 10~26 | 10~26 | 10~27 | 10~22 | 10~20 |
| AT10×15 | 47.75 | 45.90 | 51 | 36 | 35 | 10~28 | 10~26 | 10~26 | 10~28 | 10~23 | 10~20 | |
| AT10×16 | 50.93 | 49.08 | 57 | 41 | 35 | 12~32 | 12~30 | 12~30 | 12~32 | 12~27 | 12~22 | |
| AT10×18 | 57.30 | 55.45 | 60 | 46 | 35 | 12~37 | 12~30 | 12~30 | 12~36 | 12~30 | 12~25 | |
| AT10×20 | 63.66 | 61.81 | 67 | 50 | 40 | 12~42 | 12~40 | 12~40 | 12~42 | 12~35 | 12~29 | |
| AT10×22 | 70.03 | 68.18 | 80 | 60 | 40 | 12~52 | 12~48 | 12~48 | 12~46 | 12~38 | 12~32 | |
| AT10×24 | 76.39 | 74.54 | 87 | 68 | 50 | 12~59 | 12~50 | 12~50 | 12~56 | 12~46 | 12~40 | |
| AT10×25 | 79.58 | 77.73 | 87 | 68 | 50 | 12~59 | 12~50 | 12~50 | 12~59 | 12~49 | 12~43 | |
| AT10×26 | 82.76 | 80.91 | 87 | 68 | 50 | 12~59 | 12~50 | 12~50 | 12~59 | 12~49 | 12~43 | |
| AT10×28 | 89.13 | 87.28 | 94 | 74 | 60 | 12~67 | 12~57 | 12~50 | 12~66 | 12~56 | 12~48 | |
| AT10×30 | 95.49 | 93.64 | 105 | 84 | 60 | 12~76 | 12~65 | 12~50 | 12~71 | 12~61 | 12~50 | |
| AT10×32 | 101.86 | 100.01 | 112 | 90 | 60 | 20~80 | 20~65 | 20~50 | 20~80 | 20~65 | 20~50 | |
| AT10×36 | 114.59 | 112.74 | 123 | 101 | 60 | 20~80 | 20~65 | 20~50 | 20~80 | 20~65 | 20~50 | |
| AT10×40 | 127.32 | 125.47 | 135 | 115 | 60 | 20~80 | 20~65 | 20~50 | 20~80 | 20~65 | 20~50 | |
| AT10×44 | 140.06 | 138.21 | 152 | 121 | 60 | 20~80 | 20~65 | 20~50 | 20~80 | 20~65 | 20~50 | |
| AT10×48 | 152.79 | 150.94 | 160 | 140 | 60 | 20~80 | 20~65 | 20~50 | 20~80 | 20~65 | 20~50 | |
* 如果您定制AT10型同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度、档边等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。
