AT5同步带轮
 |
|
|
|

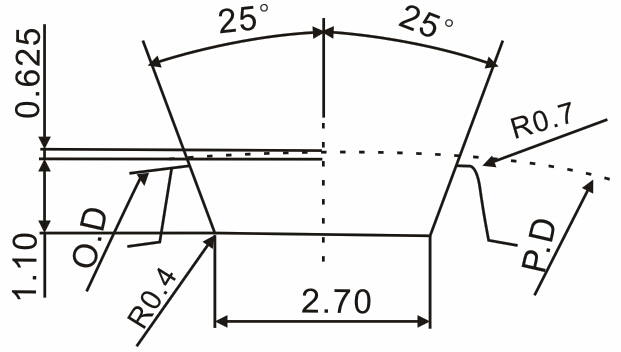

AT5带轮齿形图
齿槽尺寸会因齿数不同而略有差异 |
AT5同步带轮形状
|
|
规格
Type
|
形状
Shape
|
节径
P.D
|
外径
O.D
|
档边外径
F
|
档边内径
M
|
轮毂直径
Dm
|

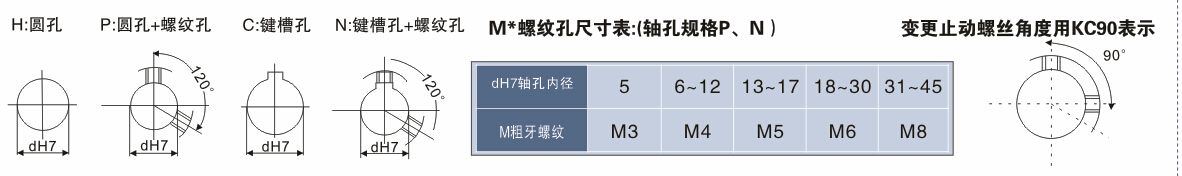

轴孔径dH7 Axle aperture dH7 | |||||
| A形 A-shaped | B形 B-shaped | |||||||||||
| H | P | C.N | H | P | C.N | |||||||
| AT5×15 |
A
B
|
23.87 | 22.62 | 28 | 18 | 13 | 5~10 | 5~10 | 8、10 | 5~10 | 5~8 | - |
| AT5×16 | 25.46 | 24.21 | 32 | 20 | 16 | 6~12 | 6~12 | 8~12 | 6~12 | 6~10 | 8 | |
| AT5×18 | 28.65 | 27.40 | 33 | 22 | 16 | 6~14 | 6~12 | 8~12 | 6~14 | 6~11 | 8、10 | |
| AT5×20 | 31.83 | 30.58 | 35 | 24 | 20 | 6~16 | 6~16 | 8~16 | 6~15 | 6~12 | 8、10 | |
| AT5×22 | 35.01 | 33.76 | 40 | 27 | 20 | 7~19 | 7~18 | 8~18 | 7~19 | 7~15 | 8~12 | |
| AT5×24 | 38.20 | 36.95 | 44 | 32 | 25 | 7~22 | 7~20 | 8~20 | 7~22 | 7~17 | 8~13 | |
| AT5×25 | 39.79 | 38.54 | 44 | 32 | 25 | 7~22 | 7~20 | 8~20 | 7~22 | 7~18 | 8~15 | |
| AT5×26 | 41.38 | 40.13 | 47 | 34 | 30 | 8~27 | 8~22 | 8~22 | 8~27 | 8~21 | 8~17 | |
| AT5×28 | 44.56 | 43.31 | 47 | 34 | 30 | 8~27 | 8~24 | 8~24 | 8~27 | 8~22 | 8~18 | |
| AT5×30 | 47.75 | 46.50 | 51 | 36 | 35 | 10~28 | 10~26 | 10~26 | 8~28 | 10~23 | 10~18 | |
| AT5×32 | 50.93 | 49.68 | 55 | 39 | 35 | 10~32 | 10~28 | 10~28 | 10~32 | 10~27 | 10~22 | |
| AT5×36 | 57.30 | 56.05 | 60 | 46 | 40 | 10~37 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
| AT5×40 | 63.66 | 62.41 | 67 | 50 | 45 | 10~42 | 10~38 | 10~38 | 10~42 | 10~37 | 10~29 | |
| AT5×44 | 70.03 | 68.78 | 74 | 53 | 45 | 12~50 | 12~42 | 12~40 | 12~46 | 12~40 | 12~30 | |
| AT5×48 | 76.39 | 75.14 | 83 | 63 | 45 | 12~55 | 12~45 | 12~40 | 12~55 | 12~45 | 12~40 | |
| AT5×50 | 79.58 | 78.33 | 87 | 67 | 45 | 12~59 | 12~45 | 12~43 | 12~59 | 12~45 | 12~43 | |
| AT5×60 | 95.49 | 94.24 | 99 | 78 | 45 | 12~72 | 12~45 | 12~45 | 12~71 | 12~45 | 12~45 | |
* 如果您定制AT5型同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度、档边等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。
