T20同步带轮

T20同步带轮

代号	材料	表面处理
GLA	铝合金	本色阳极氧化
GLH	铝合金	—
GSY	S45C	发黑处理
GSD		镀锌处理
GSM		—

标准同步带宽度	K	W	G	L
32=32mm	35	41	12	70
50=50mm	57	65	20	94
75=75mm	80	88	25	118
100=100mm	105	112	30	123
115=115mm	120	130	35	160

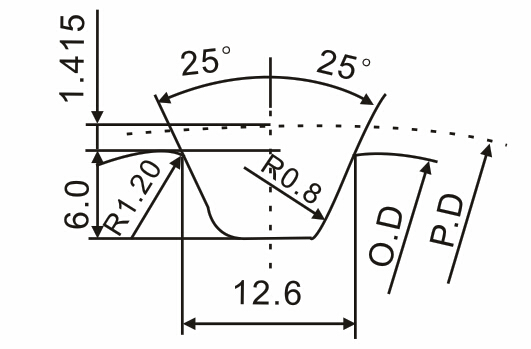

T20带轮齿形图

T20带轮齿形图

齿槽尺寸会因齿数不同而略有差异
节距=20.00mm

T20同步带轮形状

T20同步带轮形状

规格 Type	形状 Shape	节径 P.D	外径 O.D	档边外径 F	档边内径 M	透孔外径 E	轮毂直径 Dm	轴孔径dH7 Axle aperture dH7
								A形 A-shaped		B、W形 B、W-shaped
								H	C.N	H	C.N
T20×18	A B	114.59	111.76	120	80	-	65	24~60	24~40	24~60	24~40
T20×19		120.96	118.13	130	80	-	65	24~60	24~42	24~60	24~42
T20×20		127.32	124.49	136	90	-	85	24~60	24~45	24~60	24~45
T20×21		133.69	130.86	142	92	-	85	24~110	24~55	24~110	24~55
T20×22		140.06	137.23	150	100	-	90	25~110	25~55	25~110	25~55
T20×24		152.79	149.96	158	112	-	95	25~100	25~65	25~100	25~65
T20×25		159.16	156.33	168	120	-	95	28~110	28~65	28~110	28~65
T20×26		165.52	162.69	175	126	-	95	28~110	28~65	28~110	28~65
T20×27		171.89	169.06	181	134	-	95	28~120	28~72	28~120	28~72
T20×28		178.25	175.42	187	140	-	110	28~120	28~72	28~120	28~72
T20×30		190.99	188.16	200	152		110	32~142	32~75	32~142	32~75
T20×32	W	203.72	200.89	-	-	160	110	32~142	32~75	32~142	32~75
T20×34		216.45	213.62	-	-	174	110	35~142	35~75	35~142	35~75
T20×38		241.92	239.09	-	-	199	110	35~120	35~75	35~120	35~75
T20×40		254.65	251.82	-	-	212	110	35~120	35~75	35~120	35~75
T20×48		305.58	302.75	-	-	262	130	40~120	40~85	40~120	40~85
T20×60		381.97	379.14	-	-	340	130	40~120	40~85	40~120	40~85

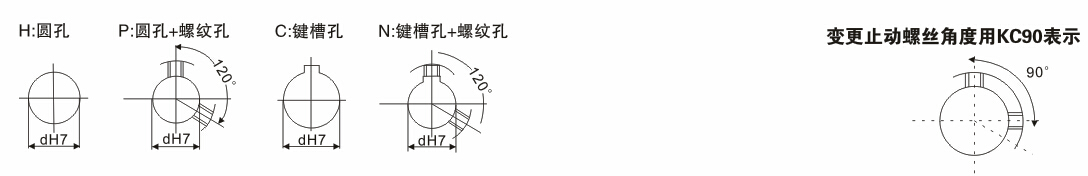

T20同步带轮轴孔规格

T20同步带轮轴孔规格

*如果您定制T20型同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度、档边等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。
