T2.5同步带轮
 |
|
|
|

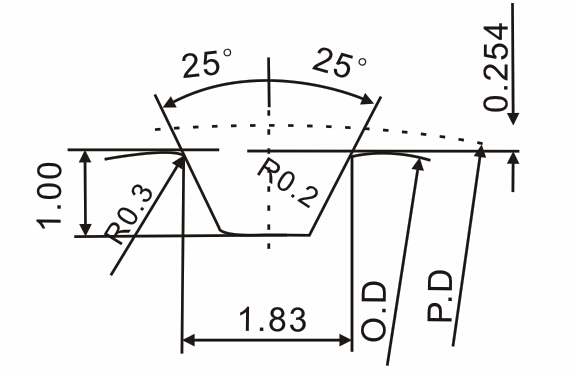

T2.5带轮齿形图
齿槽尺寸会因齿数不同而略有差异 |
T2.5带轮齿形图
|
|
规格
Type
|
形状
Shape
|
节径
P.D
|
外径
O.D
|
档边外径
F
|
档边内径
M
|
轮毂直径
Dm
|

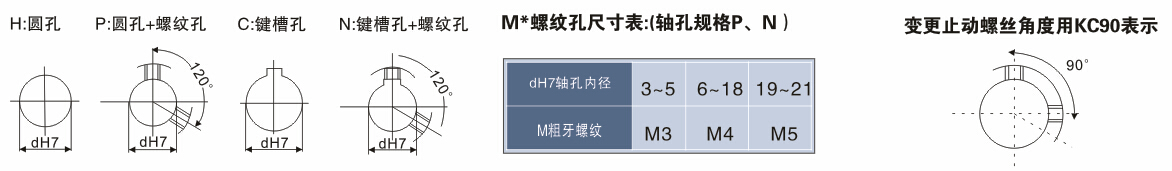

轴孔径dH7 Axle aperture dH7 | ||||

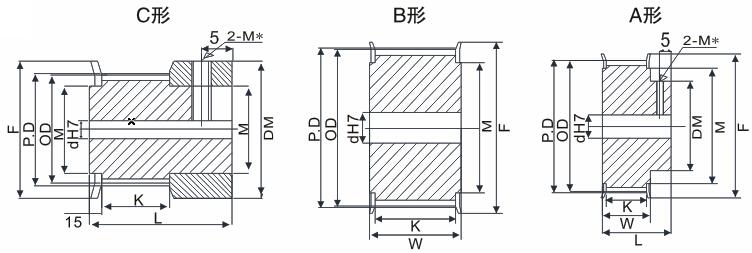

| A形 A-shaped | B形 B-shaped | ||||||||||
| H | C.N | H | P | C.N | |||||||
| T2.5×16 | C | 12.73 | 12.22 | 16 | 9.5 | 16 | 3、4、5 | - | 3、4、5 | 3、4、5 | - |
| T2.5×18 | 14.32 | 13.82 | 18 | 11 | 18 | 3~6 | - | 4~6 | 4、5 | - | |
| T2.5×20 | 15.92 | 15.41 | 20 | 12 | 20 | 3~6 | - | 4~6 | 4、5 | - | |
| T2.5×21 | 16.71 | 16.20 | 21 | 13 | 21 | 3~6 | - | 4~6 | 4、5 | - | |
| T2.5×22 | 17.51 | 17.00 | 23 | 13 | 23 | 3~6 | - | 4~6 | 4、5 | - | |
| T2.5×23 | 18.30 | 17.79 | 25 | 14 | 25 | 3~8 | - | 4~7 | 3~7 | - | |
| T2.5×24 | 19.10 | 18.59 | 25 | 14 | 25 | 3~8 | - | 4~7 | 3~7 | - | |
| T2.5×25 |
A
B
|
19.89 | 19.39 | 25 | 16 | 13 | 3~8 | - | 4~7 | 3~7 | - |
| T2.5×26 | 20.69 | 20.18 | 25 | 16 | 13 | 3~9 | - | 4~8 | 3~8 | - | |
| T2.5×27 | 21.49 | 20.98 | 25 | 16 | 14 | 4~9 | - | 4~8 | 4~8 | - | |
| T2.5×28 | 22.28 | 21.77 | 25 | 16 | 13 | 4~9 | - | 4~8 | 4~8 | - | |
| T2.5×30 | 23.87 | 23.37 | 28 | 18 | 16 | 4~11 | 8 | 4~10 | 4~8 | - | |
| T2.5×32 | 25.46 | 24.96 | 32 | 20 | 16 | 4~11 | 8 | 4~10 | 4~8 | - | |
| T2.5×34 | 27.06 | 26.55 | 35 | 24 | 18 | 4~11 | 8 | 4~10 | 4~8 | - | |
| T2.5×36 | 28.65 | 28.14 | 35 | 24 | 20 | 5~13 | 8~11 | 5~12 | 5~10 | 8 | |
| T2.5×38 | 30.24 | 29.73 | 38 | 26 | 22 | 5~13 | 8~11 | 5~12 | 5~10 | 8 | |
| T2.5×40 | 31.83 | 31.32 | 38 | 26 | 22 | 5~15 | 8~13 | 5~14 | 5~10 | 8、10 | |
| T2.5×42 | 33.42 | 32.91 | 42 | 28 | 24 | 5~15 | 8~13 | 5~14 | 5~10 | 8、10 | |
| T2.5×44 | 35.01 | 34.51 | 42 | 28 | 24 | 5~18 | 8~16 | 5~16 | 5~12 | 8~12 | |
| T2.5×45 | 35.81 | 35.30 | - | - | 26 | 5~18 | 8~16 | 5~16 | 5~12 | 8~12 | |
| T2.5×48 | 38.20 | 37.69 | - | - | 26 | 5~20 | 8~18 | 5~18 | 5~13 | 8~13 | |
| T2.5×54 | 42.97 | 42.46 | - | - | 30 | 5~20 | 8~18 | 5~18 | 5~13 | 8~13 | |
| T2.5×57 | 45.36 | 44.85 | - | - | 32 | 5~27 | 8~25 | 5~24 | 5~20 | 8~16 | |
| T2.5×60 | 47.75 | 47.24 | - | - | 34 | 5~35 | 8~33 | 5~26 | 5~21 | 8~18 | |
* 如果您定制T2.5型同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度、档边等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。
