XXH同步带轮
 |
|
|
|

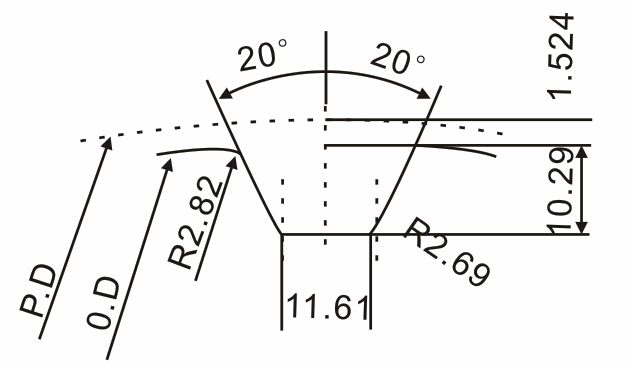

XXH带轮齿形图
齿槽尺寸会因齿数不同而略有差异 |

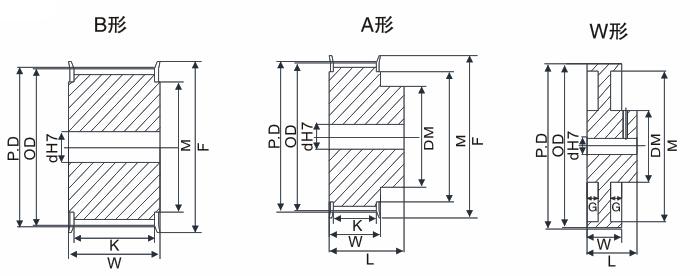

XXH同步带轮形状
|
|
规格
Type
|
形状
Shape
|
节径
P.D
|
外径
O.D
|
档边外径
F
|
档边内径
M
|
透孔外径
E
|
轮毂直径
Dm
|
轴孔径dH7 Axle aperture dH7 | |||
| A形 A-shaped | B、W形 B、W-shaped | ||||||||||
| H | C.N | H | C.N | ||||||||
| 18XXH |
A
B
|
181.91 | 178.87 | 198 | 140 | - | 140 | 25~100 | 25~90 | 25~100 | 25~90 |
| 19XXH | 192.02 | 188.97 | 208 | 140 | - | 140 | 25~100 | 25~90 | 25~100 | 25~90 | |
| 20XXH | 202.13 | 199.08 | 208 | 150 | - | 150 | 28~110 | 28~100 | 28~110 | 28~100 | |
| 21XXH | 212.23 | 209.19 | 229 | 160 | - | 150 | 28~110 | 28~100 | 28~110 | 28~100 | |
| 22XXH | 222.34 | 219.29 | 239 | 170 | - | 150 | 28~120 | 28~110 | 28~120 | 28~110 | |
| 24XXH | W | 242.55 | 239.50 | - | - | 190 | 150 | 32~120 | 32~110 | 32~120 | 32~110 |
| 25XXH | 252.66 | 249.61 | - | - | 199 | 150 | 32~120 | 32~110 | 32~120 | 32~110 | |
| 26XXH | 262.77 | 259.72 | - | - | 209 | 150 | 35~120 | 35~110 | 35~120 | 35~110 | |
| 27XXH | 272.87 | 269.82 | - | - | 219 | 150 | 35~125 | 35~120 | 35~125 | 35~120 | |
| 30XXH | 303.19 | 300.14 | - | - | 250 | 150 | 38~125 | 38~120 | 38~125 | 38~120 | |
| 40XXH | 404.25 | 401.21 | - | - | 352 | 150 | 45~130 | 45~120 | 45~130 | 45~120 | |
| 48XXH | 485.10 | 482.06 | - | - | 432 | 175 | 45~150 | 45~140 | 45~150 | 45~140 | |
| 60XXH | 606.38 | 603.33 | - | - | 554 | 175 | 55~150 | 55~145 | 55~150 | 55~145 | |
| 72XXH | 727.66 | 724.61 | - | - | 675 | 175 | 55~150 | 55~145 | 55~150 | 55~145 | |

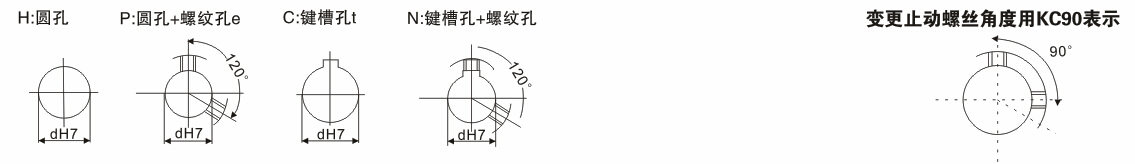

XXH同步带轮轴孔规格
* 如果您定制XXH型同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度、档边等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。
