XH同步带轮

XH同步带轮

代号	材料	表面处理
GLA	铝合金	本色阳极氧化
GLH	铝合金	—
GSY	S45C	发黑处理
GSD		镀锌处理
GSM		—

标准同步带宽度	K	W	G	L:34齿以下	L:34齿以上
200=50.8mm	57	65	18	80	100
300=76.2mm	84	92	25	110	120
400=101.6mm	111	119	30	132	148

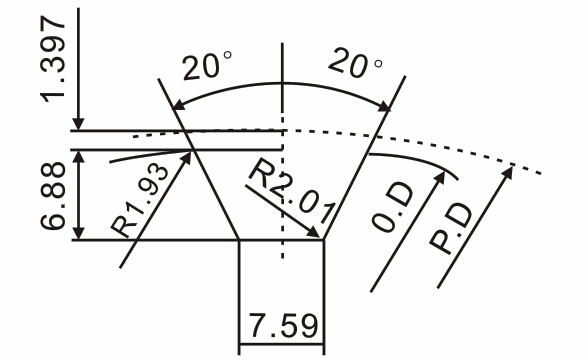

XH带轮齿形图

XH带轮齿形图

齿槽尺寸会因齿数不同而略有差异
节距=22.225mm

XH同步带轮形状

XH同步带轮形状

规格 Type	形状 Shape	节径 P.D	外径 O.D	档边外径 F	档边内径 M	透孔外径 E	轮毂直径 Dm	轴孔径dH7 Axle aperture dH7
								A形 A-shaped		B、W形 B、W-shaped
								H	C.N	H	C.N
18XH	A B	127.34	124.55	141	84	-	80	24~60	24~55	24~52	24~45
19XH		134.41	131.62	144	111	-	90	24~60	24~60	24~55	24~45
20XH		141.49	138.69	155	94	-	90	24~60	24~45	24~55	24~45
21XH		148.56	145.77	161	131	-	110	24~110	24~85	24~95	24~80
22XH		155.64	152.84	170	135	-	110	25~110	25~85	25~95	25~80
24XH		169.79	166.99	183	122	-	118	25~100	25~84	25~95	25~80
25XH		176.86	174.07	188	130	-	120	28~110	28~100	28~90	28~85
26XH		183.94	181.14	197	136	-	120	28~110	28~100	28~90	28~85
27XH		191.01	188.22	208	173	-	120	28~120	28~110	28~100	28~90
28XH		198.08	195.29	211	150	-	120	28~120	28~110	28~100	28~90
30XH		212.23	209.44	224	190	-	120	32~142	32~100	32~102	32~90
32XH	W	226.38	223.59	240	198	173	120	32~142	32~100	32~102	32~90
34XH		240.53	237.74	260	224	190	120	35~142	35~100	35~102	35~100
38XH		268.83	266.03	-	-	216	150	35~120	35~100	35~120	35~100
40XH		282.98	280.18	-	-	230	150	35~120	35~100	35~120	35~100
48XH		339.57	336.78	-	-	286	150	40~120	40~110	40~120	40~110
60XH		424.47	421.67	-	-	370	150	40~120	41~110	40~120	41~110

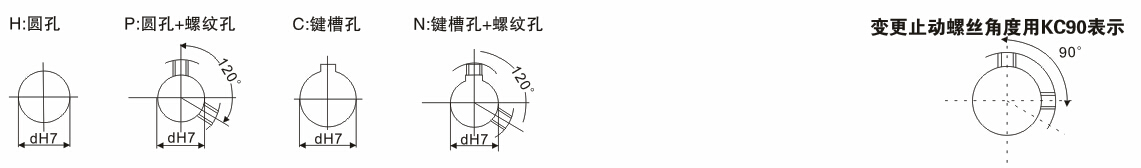

XH同步带轮轴孔规格

XH同步带轮轴孔规格 * 如果您定制XH型同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度、档边等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。
