H同步带轮

H同步带轮

代号	材料	表面处理
GLA	铝合金	本色阳极氧化
GLH	铝合金	—
GSY	S45C	发黑处理
GSD		镀锌处理
GSM		—

标准同步带宽度	K	W	G	L	L:38齿~70齿	L:72齿以上
075=19.1mm	21	26	7	41	—	—
100=25.4mm	27	32	11	47	53	58
150=38.1mm	40	45	14	60	65	70
200=50.8mm	54	59	18	74	—	—

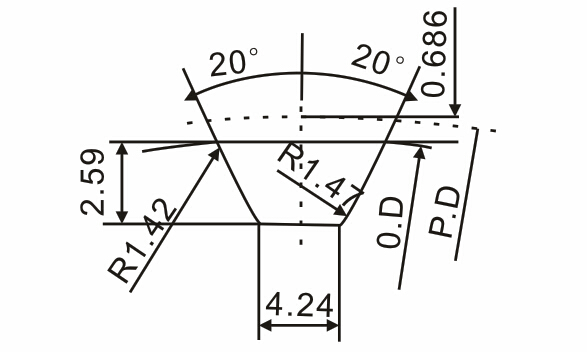

H带轮齿形图

H带轮齿形图

齿槽尺寸会因齿数不同而略有差异
节距=12.7mm

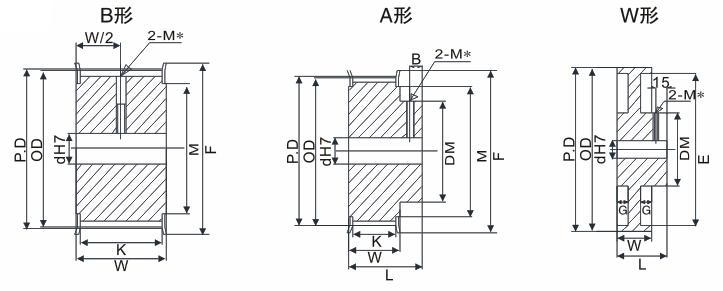

H同步带轮形状

H同步带轮形状

规格 Type	形状 Shape	节径 P.D	外径 O.D	档边外径 F	档边内径 M	透孔外径 E	轮毂直径 Dm	轴孔径dH7 Axle aperture dH7
								A形 A-shaped			B形 B-shaped
								H	P	C.N	H	P	C.N
14H	A B	56.60	55.22	60	46	-	39	12~37	12~30	12~29	12~35	12~29	12~25
15H		60.64	59.27	67	50	-	45	12~42	12~34	12~30	12~41	12~33	12~29
16H		64.68	63.31	70	55	-	48	12~48	12~40	12~35	12~44	12~36	12~30
17H		68.72	67.35	80	60	-	48	12~52	12~44	12~40	12~44	12~36	12~30
18H		72.77	71.39	80	60	-	50	12~52	12~44	12~43	12~46	12~38	12~35
19H		76.81	75.44	87	68	-	50	14~59	14~49	14~47	14~46	14~38	14~35
20H		80.85	79.48	87	68	-	58	14~59	14~50	14~50	14~54	14~46	14~38
21H		84.89	83.52	94	74	-	58	14~67	14~57	14~50	14~54	14~46	14~38
22H		88.94	87.56	94	74	-	58	14~67	14~57	14~50	16~54	14~46	14~38
24H		97.02	95.65	105	84	-	58	16~76	16~65	16~50	16~59	16~46	16~38
25H		101.06	99.69	112	90	-	63	16~80	16~65	16~50	20~59	16~49	16~41
26H		105.11	103.73	112	90	-	63	20~80	20~65	20~50	20~59	20~49	20~41
28H		113.19	111.82	123	101	-	63	20~80	20~65	20~50	20~59	20~49	20~41
30H		121.28	119.90	126	100	-	63	20~80	20~65	20~50	20~59	20~49	20~41
32H		129.36	127.99	135	115	-	63	20~80	20~65	20~50	20~67	20~49	20~43
34H		137.45	136.07	144	111	-	71	20~80	20~65	20~50	20~67	20~57	20~49
36H		145.53	144.16	152	134	-	71	20~80	20~65	20~50	20~67	20~57	20~49
38H	B W	153.62	152.24	165	136	126	88	20~80	20~65	20~50	20~67	20~57	20~49
40H		161.70	160.33	170	150	135	88	20~80	20~65	20~50	20~67	20~57	20~49
42H		169.79	168.41	180	155	143	88	20~80	20~65	20~50	20~67	20~57	20~49
44H		177.87	176.50	190	161	152	88	20~80	20~65	20~50	20~67	20~57	20~49
48H		194.04	192.67	205	185	168	88	20~80	20~65	20~50	20~67	20~57	20~49
50H		202.13	200.75	210	185	175	88	20~100	20~65	20~50	20~67	20~57	25~49
60H		242.55	241.18	-	-	216	88	-	-	-	25~67	20~57	25~49
72H		291.06	289.69	-	-	265	88	-	-	-	25~67	20~57	25~49

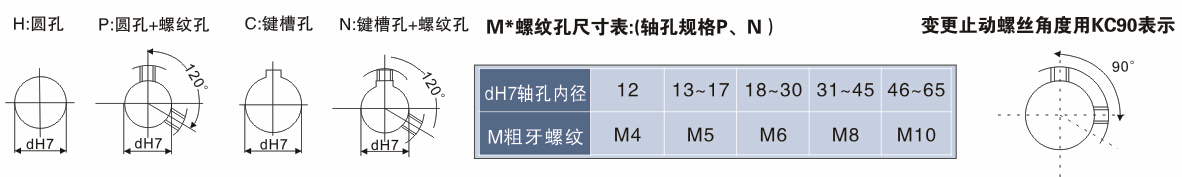

H同步带轮轴孔规格

H同步带轮轴孔规格 * 如果您定制H型同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度、档边等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。
