您当前的位置：L同步带轮

L同步带轮

L同步带轮

代号	材料	表面处理
GLA	铝合金	本色阳极氧化
GLH	铝合金	—
GSY	S45C	发黑处理
GSD		镀锌处理
GSM		—

标准同步带宽度	K	W	G	L:60齿以下	L:60齿以上
050=12.7mm	14	19	5	31	39
075=19.1mm	21	26	8	38	46
100=25.4mm	27	32	11	44	53
150=38.1mm	40	45	14	57	—

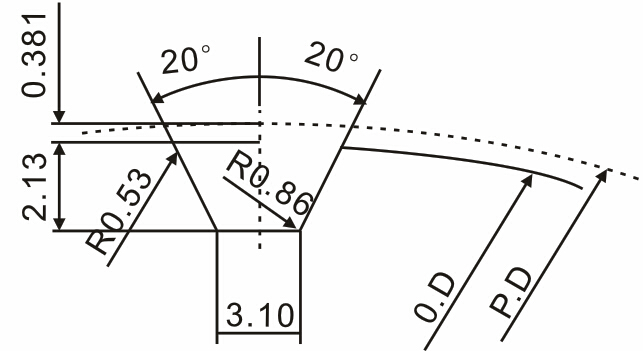

L带轮齿形图

L带轮齿形图

齿槽尺寸会因齿数不同而略有差异
节距=9.525mm

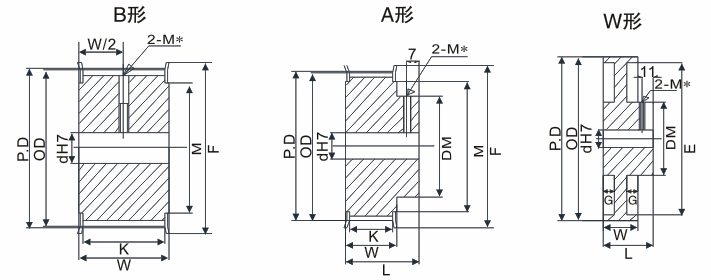

L同步带轮形状

L同步带轮形状

规格 Type	形状 Shape	节径 P.D	外径 O.D	档边外径 F	档边内径 M	透孔外径 E	轮毂直径 Dm	内孔dH7 Inner hole dH7
								A形 A-shaped			B、W形 B、W-shaped
								H	P	C.N	H	P	C.N
12L	A B	36.38	35.62	44	32	-	27	8~22	8~18	8~18	8~22	8~18	8~18
14L		42.45	41.68	48	36	-	30	8~27	8~21	8~21	8~26	8~20	8~20
15L		45.48	44.72	48	36	-	30	8~27	8~23	8~23	8~26	8~20	8~20
16L		48.51	47.75	55	39	-	32	10~32	10~26	10~23	10~28	10~22	10~22
17L		51.54	50.78	55	39	-	34	10~32	10~26	10~26	10~30	10~24	10~23
18L		54.57	53.81	60	46	-	36	10~37	10~29	10~29	10~32	10~26	10~23
19L		57.61	56.84	67	50	-	38	12~42	12~34	12~30	12~34	12~28	12~25
20L		60.64	59.88	67	50	-	40	12~42	12~34	12~30	12~36	12~30	12~26
21L		63.67	62.91	70	55	-	42	12~48	12~40	12~32	12~38	12~30	12~26
22L		66.70	65.94	78	58	-	45	12~52	12~42	12~34	12~41	12~33	12~30
24L		72.77	72.00	87	68	-	50	12~59	12~49	12~41	12~46	12~38	12~30
25L		75.80	75.04	87	68	-	50	12~59	12~49	12~41	12~46	12~38	12~30
26L		78.83	78.07	87	68	-	50	12~59	12~49	12~41	12~46	12~38	12~30
28L		84.89	84.13	94	74	-	50	12~67	12~57	12~49	12~46	12~38	12~30
30L		90.96	90.20	99	78	-	56	12~72	12~62	12~50	12~52	12~42	12~34
32L		97.02	96.26	105	84	-	56	14~76	14~65	14~50	14~52	14~42	14~34
34L		103.08	102.32	112	90	-	63	14~80	14~65	14~50	14~59	14~49	14~41
36L		109.15	108.39	123	101	-	63	14~80	14~65	14~50	14~59	14~49	14~41
38L		115.21	114.45	126	100	-	63	16~80	16~65	16~50	16~59	16~49	16~50
40L		121.28	120.51	131	111	-	63	16~80	16~65	16~50	16~67	16~49	16~41
42L		127.34	126.58	135	115	-	71	16~80	16~65	16~50	16~67	16~57	16~41
44L		133.40	132.64	136	118	-	71	16~80	16~65	16~50	16~67	16~57	16~49
46L		139.47	138.71	144	111	-	71	16~80	16~65	16~50	16~67	16~57	16~49
48L		145.53	144.77	152	134	-	71	16~80	16~65	16~50	16~67	16~57	16~49
50L		151.60	150.83	160	140	-	71	16~80	16~65	16~50	16~67	16~57	16~49
60L	W	181.91	181.15	-	-	160	71	16~100	16~65	16~50	16~67	16~57	16~49
72L	W	218.30	217.54	-	-	197	71	16~100	16~65	16~50	16~67	16~57	16~49

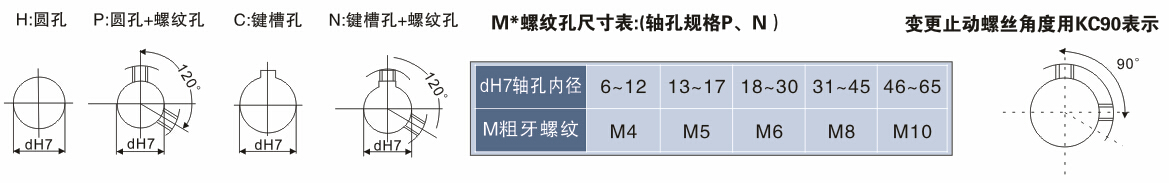

L同步带轮轴孔规格

L同步带轮轴孔规格

* 如果您定制L型同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度、档边等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。
