XL同步带轮
![]() |
|
|

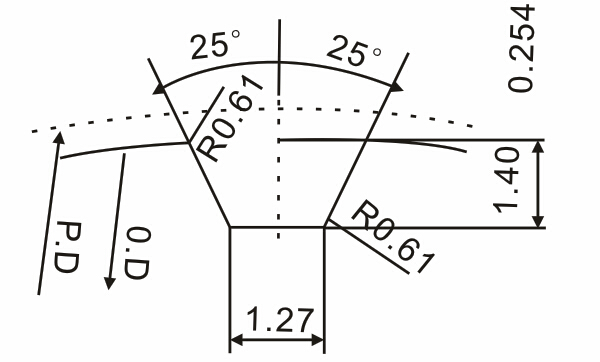

XL带轮齿形图
齿槽尺寸会因齿数不同而略有差异 |

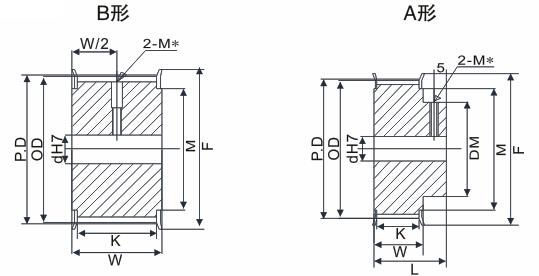

XL同步带轮形状
|
规格
Type
|
形状
Shape
|
节径
P.D
|
外径
O.D
|
档边外径
F
|
档边内径
M
|
轮毂直径
Dm
|

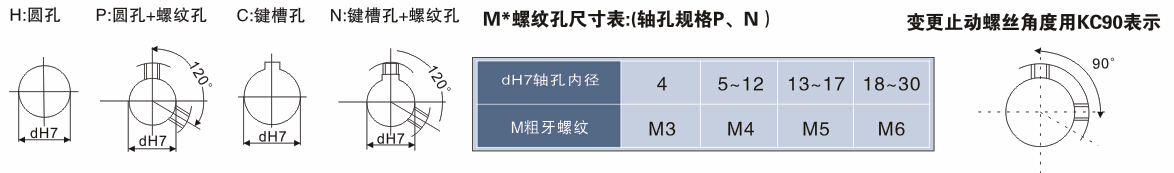

内孔dH7 Inner hole dH7 | |||||
A形 A-shaped | B形 B-shaped | |||||||||||
H | P | C.N | H | P | C.N | |||||||
10XL |
A
B
|
16.17 | 15.66 | 23 | 13 | 10 | 4~7 | - | - | 5、6 | 5、6 | - |
11XL | 17.79 | 17.28 | 23 | 13 | 10 | 4~7 | - | - | 5、6 | 5、6 | - | |
12XL | 19.40 | 18.90 | 25 | 14 | 12 | 4~10 | 4~6 | - | 6~8 | 5、6 | - | |
14XL | 22.64 | 22.13 | 28 | 18 | 15 | 5~13 | 5~9 | 8 | 6~11 | 6~8 | 8 | |
15XL | 24.26 | 23.75 | 32 | 20 | 17 | 5~13 | 5~11 | 8~10 | 6~13 | 6~10 | 8、10 | |
16XL | 25.87 | 25.36 | 32 | 20 | 17 | 6~13 | 6~13 | 8~13 | 6~13 | 6~10 | 8、10 | |
18XL | 29.11 | 28.60 | 35 | 24 | 21 | 6~16 | 6~15 | 8~15 | 6~16 | 6~13 | 8~13 | |
19XL | 30.72 | 30.22 | 35 | 24 | 21 | 6~16 | 6~15 | 8~15 | 6~16 | 6~15 | 8~13 | |
20XL | 32.34 | 31.83 | 38 | 26 | 24 | 8~19 | 8~16 | 8~16 | 8~19 | 8~15 | 8~15 | |
21XL | 33.96 | 33.45 | 38 | 26 | 24 | 8~19 | 8~18 | 8~18 | 8~19 | 8~16 | 8~16 | |
22XL | 35.57 | 35.07 | 44 | 32 | 26 | 8~22 | 8~20 | 8~20 | 8~22 | 8~18 | 8~18 | |
24XL | 38.81 | 38.30 | 44 | 32 | 26 | 8~22 | 8~22 | 8~22 | 8~22 | 8~18 | 8~18 | |
25XL | 40.43 | 39.92 | 48 | 36 | 30 | 8~27 | 8~22 | 8~22 | 8~26 | 8~19 | 8~19 | |
26XL | 42.04 | 41.53 | 48 | 36 | 30 | 8~27 | 8~23 | 8~23 | 8~26 | 8~20 | 8~20 | |
28XL | 45.28 | 44.77 | 55 | 39 | 35 | 8~32 | 8~25 | 8~25 | 8~31 | 8~25 | 8~20 | |
30XL | 48.51 | 48.00 | 55 | 39 | 35 | 10~32 | 10~30 | 10~30 | 10~31 | 10~25 | 10~20 | |
32XL | 51.74 | 51.24 | 60 | 46 | 40 | 10~37 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
34XL | 54.98 | 54.47 | 60 | 46 | 40 | 10~38 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
36XL | 58.21 | 57.70 | 67 | 50 | 40 | 10~42 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
38XL | 61.45 | 60.94 | 67 | 50 | 40 | 10~43 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
40XL | 64.68 | 64.17 | 74 | 53 | 40 | 10~50 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
42XL | 67.91 | 67.41 | 74 | 53 | 40 | 10~50 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
44XL | 71.15 | 70.64 | 78 | 58 | 40 | 10~52 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
46XL | 74.38 | 73.87 | 78 | 58 | 40 | 10~55 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
48XL | 77.62 | 77.11 | 87 | 68 | 40 | 10~59 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
50XL | 80.85 | 80.34 | 87 | 68 | 40 | 10~59 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
60XL | 97.02 | 96.51 | 105 | 84 | 40 | 10~76 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
72XL | 116.43 | 115.92 | 123 | 101 | 40 | 10~80 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 |
* 如果您定制XL型同步带轮,请提供带轮图纸(图中可不必绘制带轮的齿形尺寸),我们也可按照您提供的规格型号、带轮内孔、键槽、宽度、档边等尺寸为您绘制带轮图纸;也可为您提供测绘带轮等服务。
